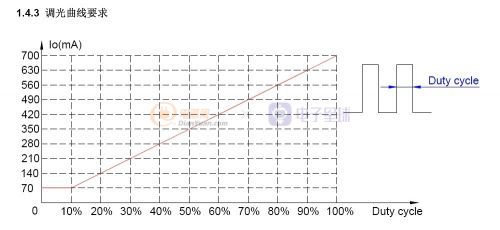

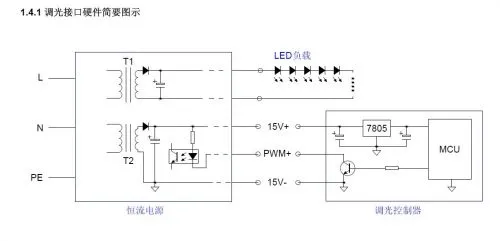

做一款隔離的PWM調光LED電源，如何滿足以下調光曲線要求？
全部回復(8)
正序查看
倒序查看
@zq2007
?占空比為0-10%時如何恒定在這個值？
2個辦法可以實現：
1，PWM調光信號先整型，讓PWM變成固定電壓的方波、增加驅動能力。然后低通濾波，輸出一個調光模擬量。
基準電壓分壓，通過一個肖特基二極管或MOSFET給出一個最低參考電壓和調光信號并聯。
這樣調光基準就有了。
2，有DA的單片機（有8PIN帶DA的），一腳檢查調光信號，然后計算一下，DA給出調光值就行了。這個方案電路簡單些。就短路時供電比較麻煩，要斟酌。
調光部分要做成2級，其余部分不能說太多了。
0
回復
@路過炊煙
2個辦法可以實現：1，PWM調光信號先整型，讓PWM變成固定電壓的方波、增加驅動能力。然后低通濾波，輸出一個調光模擬量。 基準電壓分壓，通過一個肖特基二極管或MOSFET給出一個最低參考電壓和調光信號并聯。這樣調光基準就有了。2，有DA的單片機（有8PIN帶DA的），一腳檢查調光信號，然后計算一下，DA給出調光值就行了。這個方案電路簡單些。就短路時供電比較麻煩，要斟酌。調光部分要做成2級，其余部分不能說太多了。
不用那么復雜，用兩個運放就可以搞定
目前可以實現三合一調光
