前幾天想做一個直流可調穩壓電源（30V  1A），需要用到一個四路輸出變壓器

（18V 8V  10V  3V；其中18V與8V首尾相連，中間抽頭引出，主要是通過繼電器來控制輸入電壓切換以減小穩壓管功率損耗，因?yàn)檎{(diào)壓范圍0--30V比較大 ；10V電壓主要是控制繼電器，3V電壓主要是給TL431供電構成-2.5V基準電源）

淘寶上逛了一圈也只有一路或兩路極性相反的電壓輸出，沒有找到我想要的，只好自己做變壓器了

于是開始計算變壓器參數

我打算做35W功率的   220V交流輸入電壓   這樣初級電流就確定了I=P/U=0.16A

設每mm2導線截面積能通過電流2.5A     算出初級線圈導線直徑0.28mm

然后確定硅鋼片的截面積S=K*（P開方） 其中K為 硅鋼片質量系數 取1.5   P為設計功率

                                  計算 S=8.87 cm2   （我打算用舌寬25mm, 疊加厚度35mm的鋼片）

再計算每伏圈數N0（即每伏電壓需要繞的匝數）N0 = 56/S = 6.3

初級線圈匝數N1=6.3*220=1388

次級匝數   電流  導線直徑與初級的算法相同，大家可以推導下

好了，接著就可以開始開工了，在淘寶上一共買了200多的東西，其中還包括一個繞線機，心痛??！

開工，上圖

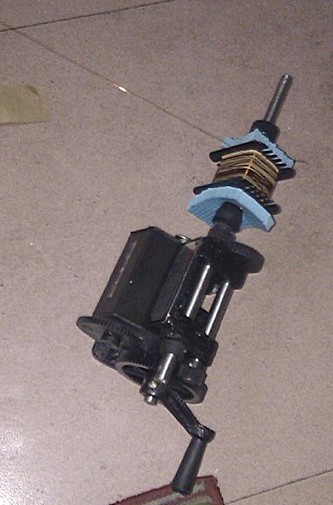

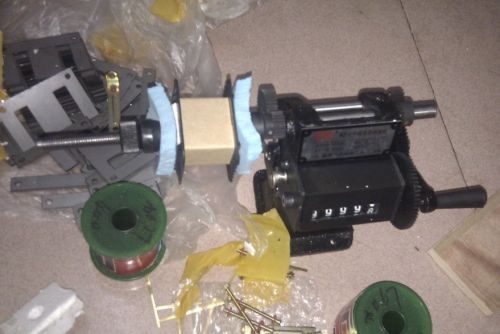

一大堆東西，這個骨架木心真難搞，本來應該用木頭鉆孔穿進去的，但是我沒有木頭，也沒有電鉆，就用一些泡沫代替了

這個還真是難繞，我搞到晚上三點多都沒搞定 繞了好幾次  最后因?yàn)槠岚€繞多了后硅鋼片插不進去  我感覺硅鋼片窗口好小

繞了兩路電壓輸出的時候我就感覺不對勁，就不敢繼續繞第三路了  結果硅鋼片還是插不進去

只好繞一路18V的，結果硅鋼片還是很難插進去，把漆包線都磨破了，沒辦法重新算了下次級匝數繞了個12V單路輸出的

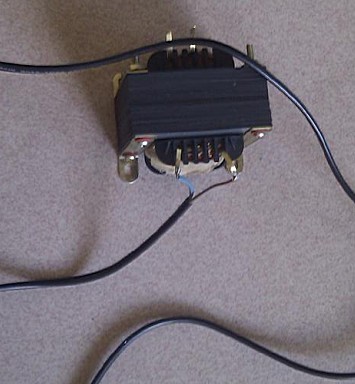

總算繞完了，因?yàn)檫@是我第一次繞變壓器，比較謹慎，通電后不敢用手碰，用萬用表測試了下空載輸出電壓12.8V  符合要求（負載的話變壓器有內阻，輸出電壓會比空載低一點）

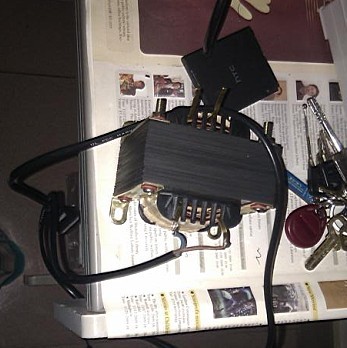

接著用萬用表測試了下變壓器的外殼，居然有24V電壓  不知道怎么回事  可能是把漆包線的皮磨破了，第一次繞變壓器真是失敗！
