給我點希望吧 不然我真的哭了 EG8010帶載電壓下降

1；變壓器參數   高110mm 寬135mm  舌寬45mm 厚度為55mm

初級 4*2.5 雙線13匝   次級410匝

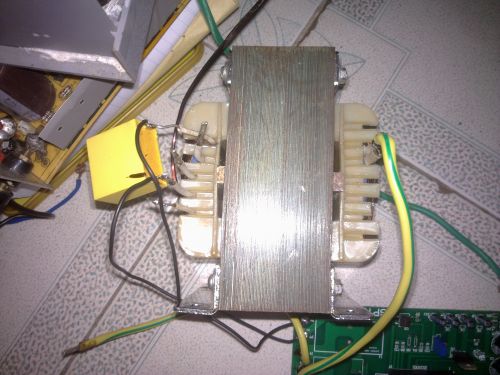

兩邊墊了東西 原本變壓器是這樣的。

高手指點下變壓器參數 是否要去掉氣隙 參數怎么改動？



2；連接無誤 開機正常 電壓也正常    空載電流就有點悲劇了 1.5a

上負載（恒溫烙鐵70w）還正常  再加一部風扇 電壓跌倒一百多伏

帶個200w燈泡 只有90多伏了


之后變壓器改成7匝 帶載也是如此 空載電流也大了2a


誰來給我點希望



全部回復(25)
正序查看
倒序查看
2013-07-31 23:44
你這個變壓器匝比小了，增加次級的匝數才行，還有這個變壓器本來功率就不算大你還帶那么多負載當然電壓會跌很多了。要是有現成的機床變壓器12V-380V的是可以利用的。要么你就繞6-7V-220V的想功率大鐵芯截面積就要增大，不要搞什么氣隙漏感大了燒你沒商量
0
回復
2013-08-01 06:26
@斌520
你這個變壓器匝比小了，增加次級的匝數才行，還有這個變壓器本來功率就不算大你還帶那么多負載當然電壓會跌很多了。要是有現成的機床變壓器12V-380V的是可以利用的。要么你就繞6-7V-220V的想功率大鐵芯截面積就要增大，不要搞什么氣隙漏感大了燒你沒商量

測一下帶200W燈泡時初級電壓多少V

0
回復
2013-08-01 10:10

亂搞.你的輸入電壓是多少？？？變壓器的次級線徑是多少？什么數據都不清楚.全在亂搞...

0
回復
2013-08-01 11:49
@廖遠方
亂搞.你的輸入電壓是多少？？？變壓器的次級線徑是多少？什么數據都不清楚.全在亂搞...

200w的時候低壓側20a呢，就那些小細線怎么可能呢

0
回復
2013-08-01 13:21
@廖遠方
亂搞.你的輸入電壓是多少？？？變壓器的次級線徑是多少？什么數據都不清楚.全在亂搞...
輸入電壓13v     初級 4*2.5 扁銅雙線13匝   次級1.5mm 410匝
0
回復
2013-08-01 13:36
@神舟八號
測一下帶200W燈泡時初級電壓多少V

空載8.1v    200w燈泡 初級只有4.4v          電瓶和開關電源都試過

0
回復
2013-08-01 13:42
@俊俊俊108
空載8.1v  200w燈泡初級只有4.4v     電瓶和開關電源都試過
多并幾根過載保護的康銅絲試試
0
回復
2013-08-01 13:45
@神舟八號
多并幾根過載保護的康銅絲試試
已經有四根0.1R的康銅絲了
0
回復
wangshujun
LV.8
10
2013-08-01 13:48
@俊俊俊108
輸入電壓13v  初級4*2.5扁銅雙線13匝 次級1.5mm410匝
變壓器夠粗也沒用，你板子到變壓器，電源到板子的線都太細了，哪些地方的壓降最后能維持工作都很不錯了
0
回復
2013-08-01 13:58
@wangshujun
變壓器夠粗也沒用，你板子到變壓器，電源到板子的線都太細了，哪些地方的壓降最后能維持工作都很不錯了
不知道多少平方的線，看上去也不細吧
0
回復
2013-08-01 14:29
@俊俊俊108

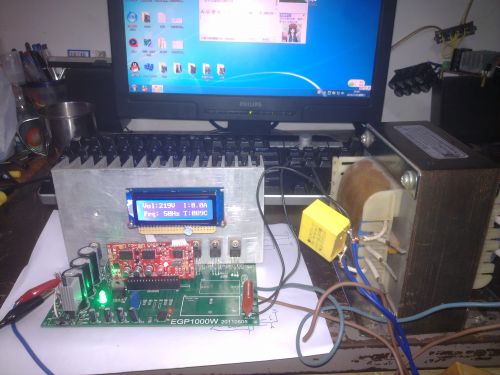

不知道多少平方的線，看上去也不細吧[圖片] [圖片] [圖片]
用的什么型號場管
0
回復
2013-08-01 16:25
@俊俊俊108
不知道多少平方的線，看上去也不細吧[圖片] [圖片] [圖片]

檢查下穩壓反饋電路.再不可就換快驅動.按我的意思就這2個問題（當然除電源外.電池）



0
回復
2013-08-01 16:58
@神舟八號
用的什么型號場管
P60NF60
0
回復
2013-08-01 17:31
@俊俊俊108
P60NF60
60N06吧？
0
回復
2013-08-01 17:37
@俊俊俊108
已經有四根0.1R的康銅絲了

你帶200W時候初級電壓4.4V說明問題不在變壓器上，你測下帶200W時直流電源電壓是多少V電流多大



0
回復
2013-08-01 19:43
@斌520
60N06吧？
mos我查了下資料，內阻0.014R
0
回復
2013-08-01 20:07
@俊俊俊108
已經有四根0.1R的康銅絲了
直接短路試下。
0
回復
fm881
LV.7
19
2013-08-01 21:33
搞個高頻的啦，工頻的不怎么樣阿，價錢又貴。
0
回復
2013-08-01 22:02
@fm881
搞個高頻的啦，工頻的不怎么樣阿，價錢又貴。
我倒是喜歡工頻的.那個抗過載.抗沖擊.一般的高頻機是沒有的比的.我在找大鐵芯.計劃搞個48V5000W的工頻機.一直沒有找到合適的鐵芯.
0
回復
2013-08-01 22:03
@fm881
搞個高頻的啦，工頻的不怎么樣阿，價錢又貴。
工頻機做的好.想壞都難....
0
回復
251236897
LV.5
22
2013-08-01 22:36
@廖遠方
工頻機做的好.想壞都難....
我做過那樣的逆變器?？梢越涣鹘涣?59455688
0
回復
zjsyjbb
LV.4
23
2013-08-02 07:10
這電源怎么這樣的。
0
回復
2013-08-02 09:16
給點建議，是我實際經驗：1   工頻橋式用12V電壓很難成功，因電流大損耗高效率低，電瓶一會用光了，沒啥實際意義。2  建議用24-48V,場管并聯一定要單獨驅動，你那個板子要改一下！ 3  檢流電阻要小一點 4 變壓器前面串聯一個大電流鐵硅鋁電感LC濾波可降低空載電流
0
回復
fm881
LV.7
25
2013-08-02 19:58
@廖遠方
工頻機做的好.想壞都難....
也是也是，總之各有優點啦，看個人喜歡和取向吧。
0
回復
2013-08-03 11:26
@zjsyjbb
這電源怎么這樣的。
仿制老壽師傅的100a電源
