電流互感器不解之處

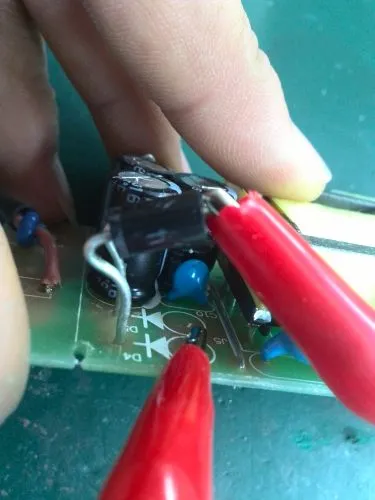

 這個互感器次級為10匝，初級穿心而過時算幾匝？

初級450MA，次級經4148橋式整流-100歐電阻+100UF電容，穿心而過時電容有1.68V，繞一圈2.9V，改變匝比可以得到不同的電壓，但與計算的理想值有不少偏差，只是大概成比例關系，如何能得到精確地結果？？還請各位前輩指點一下

全部回復(13)
正序查看
倒序查看
2013-08-01 21:19
電流互感器時串在電源半波整流二極管前面的
0
回復
2013-08-02 08:58
穿心而過算一匝，你的圖是1：11的互感器。
0
回復
2013-08-03 00:48
@qinzutaim
穿心而過算一匝，你的圖是1：11的互感器。
那為何數值相差這么多？
0
回復
老興
LV.3
5
2013-08-03 08:20
@天涯浪子147
那為何數值相差這么多？

串二極管成為半波整流的因素考慮沒有？

0
回復
2013-08-03 10:53
@老興
串二極管成為半波整流的因素考慮沒有？
我用電流表測得初級有450MA，和我說檢測到有一定的比例關系，不是很精確，不知哪里的問題
0
回復
st.you
LV.10
7
2013-08-03 11:26
@天涯浪子147
我用電流表測得初級有450MA，和我說檢測到有一定的比例關系，不是很精確，不知哪里的問題
需要復位電路，才能保證精度
0
回復
2013-08-03 11:53
@st.you
需要復位電路，才能保證精度
不是吧，使用磁互感沒復位也能玩
0
回復
老興
LV.3
9
2013-08-03 18:17
@天涯浪子147
我用電流表測得初級有450MA，和我說檢測到有一定的比例關系，不是很精確，不知哪里的問題

你測得的應該是脈動電流，讀數可能是測量儀表和測量方法產生了誤差。

0
回復
2013-08-03 18:46
@st.you
需要復位電路，才能保證精度

復位電路？？可以介紹下碼



0
回復
2013-08-03 18:47
@老興
你測得的應該是脈動電流，讀數可能是測量儀表和測量方法產生了誤差。
測得的肯定是脈動電流，要不就沒法測量了，用的是4位半的萬用表，改天示波器測下
0
回復
2013-08-03 18:48
@st.you
需要復位電路，才能保證精度
復位電路復雜嗎？
0
回復
老興
LV.3
13
2013-08-03 19:40
@天涯浪子147
測得的肯定是脈動電流，要不就沒法測量了，用的是4位半的萬用表，改天示波器測下
這就是了，數字表內阻極高，用直流檔一般測得的是峰值，用機械表測得的是平均值。
0
回復
wangt16888
LV.2
14
2013-12-13 14:36
首先你的次級是11匝，穿心是一匝
0
