OB2532 成品板 調試功率抖動

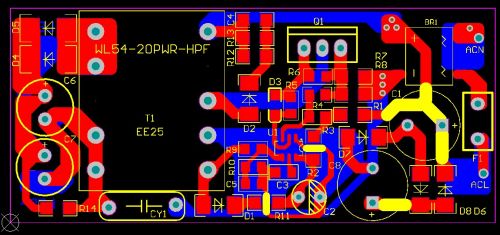

 各位大師  小弟最近在調試OB2532的時候發現功率有變動，由開始的最高功率慢慢的往下1W 然后又往回升到最高功率 需要老化一段時間之后才能穩定...小弟用填谷電路做的，原先不用填谷電路的時候是沒有這種情況的...希望各位大俠能幫幫忙?。。?！ 附一張PCB文件圖
全部回復(7)
正序查看
倒序查看
2013-09-09 20:46
檢測下是輸出電壓變化了。還是輸出紋波大。
0
回復
2013-09-10 11:23
@zhenxiang
檢測下是輸出電壓變化了。還是輸出紋波大。
輸出的電壓 固定的 我是用固定光源測試的  文波跟我以前不用填谷電路的時候一樣的...
0
回復
2013-09-10 11:27
@zhenxiang
檢測下是輸出電壓變化了。還是輸出紋波大。
我把填谷電路拆除  功率就不跳動了  輸出電流變化只有1-3mA  現在大概估計是板子內部有消耗功率的地方 但是找不到啊
0
回復
2013-09-10 11:27
各位大俠  幫幫忙啊...
0
回復
DJ129321
LV.3
6
2013-09-10 13:35
填谷方式的變壓器是不一樣的。
0
回復
2013-09-10 13:40
@DJ129321
填谷方式的變壓器是不一樣的。
是的 我把變壓器的匝數比變成了80：40：19   電感量600UH   原先不用填谷的時候是80：46：22 電感量660UH
0
回復
2013-09-10 16:44
