01、前言
對于開關電源來說，設置輸出電壓是關鍵的重要參數，本期討論一下目前電源管理芯片的電壓反饋引腳如何設計外圍電路。
上一期討論了電源電路中分壓電阻網絡的控制邏輯，見下方鏈接：
02、不同控制模式下分壓電阻網絡區別
FB引腳的外圍電路設計，通常我們稱為分壓電阻網絡。
分壓電阻網絡主要實現的邏輯是通過兩個電阻對輸出電壓進行采樣分壓，連接到電壓反饋引腳FB，實現反饋分壓，根據分壓公式計算電阻阻值，選擇合適的精度，溫度系數等參數的考慮。下面以杰華特的IC為例介紹。
對于原邊反饋模式，F(xiàn)B引腳采集的是輔助繞組電壓Vaux，輔助繞組電壓和輸出電壓有匝比關系，所以采集輔助繞組電壓Vaux=采集輸出電壓Vout。

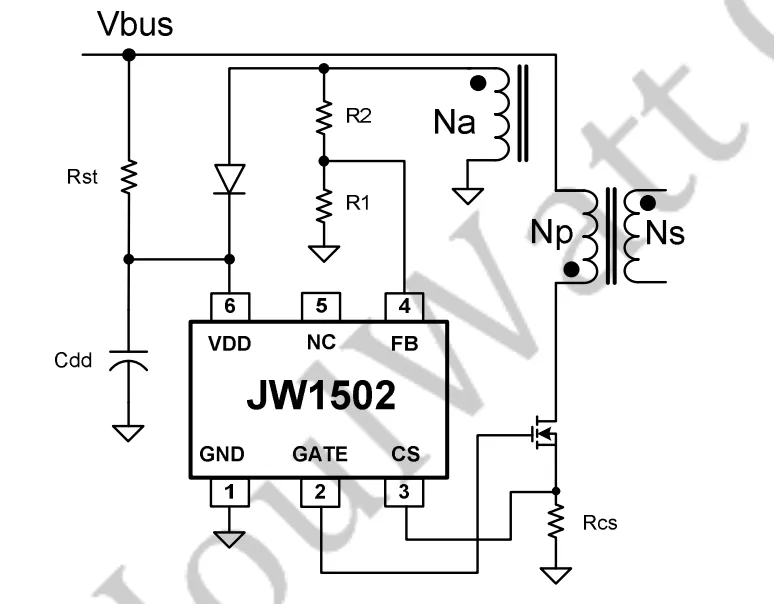

原邊反饋模式的典型電路框圖
對于副邊反饋模式，F(xiàn)B引腳采集的直接是輸出電壓Vout，通過TL431基準芯片和光耦隔離，反饋輸出電壓的信號給原邊，相對于原邊反饋來說更精準。但是由于多了TL431和光耦，成本相對原邊反饋較貴。

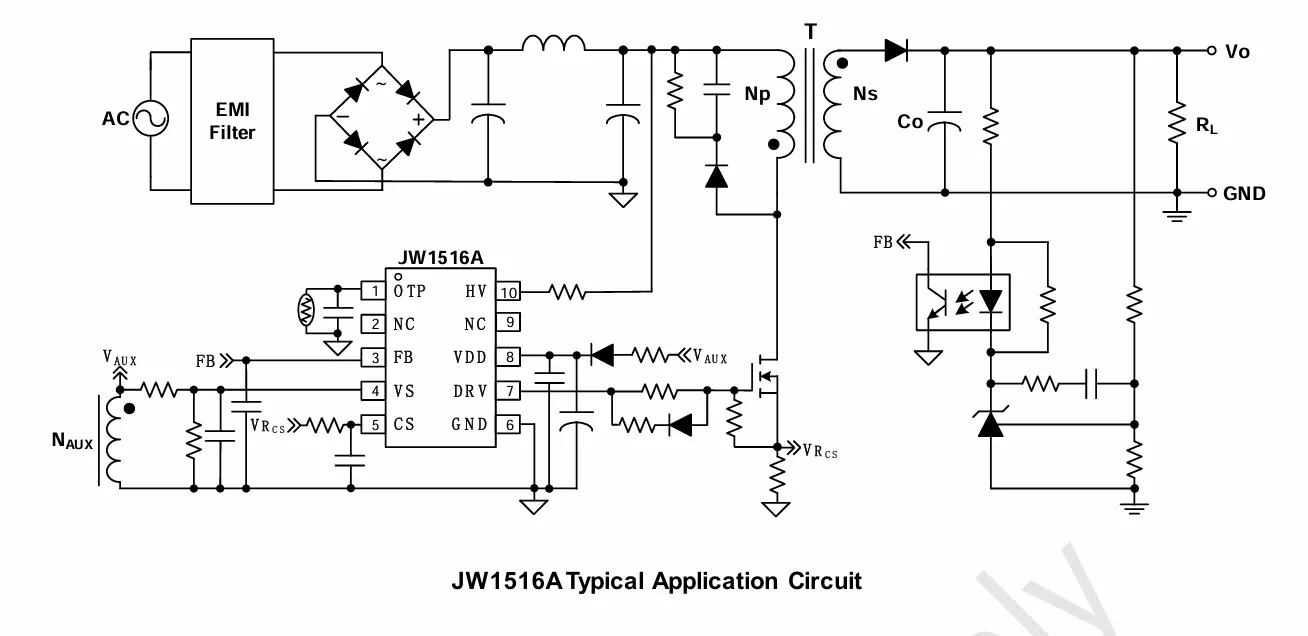

副邊反饋模式的典型電路框圖
03、FB引腳外圍電阻計算步驟
3.1 已知條件
輸出目標電壓Vou=5V
芯片內部的基準電壓VREF=2.5V
分壓電阻精度要求：±1%。
3.2 計算目標
確定分壓電阻，R2是上分壓電阻（連接Vout與FB引腳），R1是下分壓電阻（連接FB）。
3.3 公式推導
穩態時，F(xiàn)B引腳電壓等于芯片內部基準電壓VREF，因?yàn)檎`差放大器就是一個運放，這里其實是電壓環運放，運放的基本特性是虛短，所以得出V+=V-，即VFB=VREF。
VFB=VREF=Vout*R1/(R1+R2)
變形可得
R1/R2=Vout/VREF-1
所以代入數值計算，R1/R2=5/2.5-1=1，可以知道R1和R2阻值相比等于1，我們一般取值的話取個10K，像這種分壓電阻，我們通常選擇高精度，1%即可。
本期內容可能存在不夠準確或理解有偏差的地方，也歡迎大家指正和交流！
