是否應該在R11上并一個470P~1000P的電容？讓那個振蕩的頻率衰減下來。

“本來誤差放大器輸出為低，但是此時誤差放大器隨輸入上升而上升”——這句話不太理解。

并過一個1n的，但是衰減不明顯。

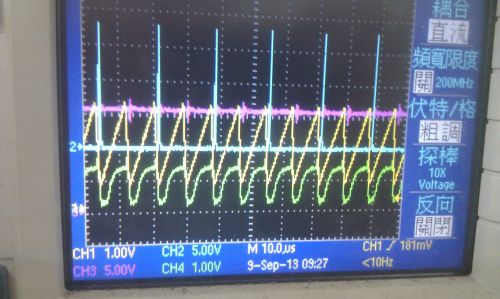

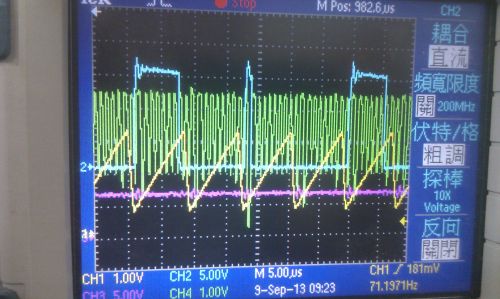

那句話意思就是反饋大于15v時，本來誤差放大器輸出為低電平，但是現在不是低電平，反饋越大，電平越高，20v左右時會變成高電平4v。圖中反饋為16v左右，輸出就為1v左右的開關頻率震蕩

有人認為是電阻小時，電流大，當流入如下圖的Q10時導致電壓拉不低，所以加大電阻變正常。但是看圖應該灌電流可以挺大的啊。



明白了，你懷疑EA輸出拉灌電流不夠，那手冊參數表怎么說？
參數不全就自己測量下：
去掉P1、P2、P3管腳外的電阻，
P1、P2分別接2V或接地，P3用電位器做負載分別接地或接+5V，測輸出電壓推算出它的輸出電流參數。

如果100K都拉不動，憑感覺說這個放大器可能壞了。

**此帖已被管理員刪除**

這樣做廣告很討厭。

 100k是正常的，原來的27k是不正常的。我還是測下灌電流吧。

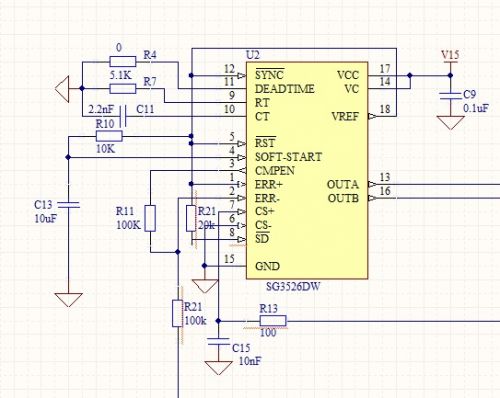

現在主要問題是輸出震蕩啊。2、3腳短接，1做輸入的同相跟隨器是震蕩的，輸出接103到地震蕩消失。上面給的原理圖中2腳接個103到地，2、3腳震蕩倒是沒有了，郁悶的是輸出還是有震蕩，三個不同批次芯片都一樣，因?yàn)槎贾皇?、2個，難道這幾個都?jí)牧?。?！?a title="點擊看大圖" target="_blank">

27K拉不動，感覺也不正常。建議先放下那些振蕩波形，讓板子上的其它部門“放假”，專門測下1-2-3腳，就當它是普通運放，這樣可能會找到原因。

剛測了下，灌電流最大300uA。因?yàn)閱?dòng)時反饋電壓最高可達18V，27k確實小了。



看這個曲線，幾十到100KHz的頻率下，這個放大器的開環增益才十幾，是不是說不用在輸出和負輸入端接通常反相放大的Rf，就是主貼圖里R11？

因?yàn)樾酒O(shè)計師壓根就沒想讓咱們接什么電阻，所以拉灌電流和咱們沒有關系，引出來的目的是為了接個電容什么的。會不會是這樣？

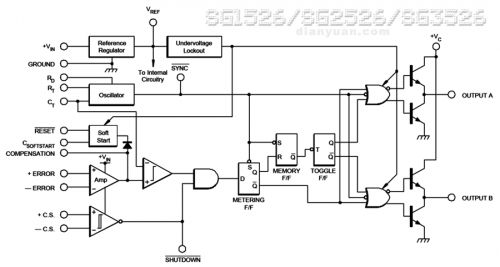

手頭資料上的示意圖上，好像在P2和P3腳之間也沒有閉環反饋電阻。要想調整增益，想到頻響曲線圖中有個旁參，就是接在P3腳對地的100PF電容，通過改變這個電容，可以改變斜線的左右，這對于某個確定的工作頻率，好像就等同于調整放大增益了吧。

　　　　　　　

這樣理解好像還說的過去。

先謝謝您的幫忙了

我的截止頻率在5k左右，這樣的話，放大倍數超過40dB，這太大了。

如果改變電容能調整放大增益，但是沒參數，電路調試真不好調，可以試一試

是啊，有正弦信號源或許方便些。不過，現在還不知道這種說法對不對呢，咱們千萬別誤入歧途耽誤你的事，希望有經驗的老師們提點一下。

不客氣，3腳對地電容100P加大到1000P，5KHz下的增益就降下來了，但直流和超低頻下的增益還是很大，這個頻段下出現Uin或RL變化時，還是會出現超調振蕩的。手里有3526的參考電路圖的話可以參考一下，或許能得到些啟示。
