全橋軟開關仿真

全橋軟開關仿真
在tiny的幫助下,重新畫了電路圖,我現在可以進行初步的DC仿真了,但是還是有一個警告,我進行了很長時間的修改,可還是沒什么效果,希望各位saber高手,不吝賜教,
下面是具體的saber電路圖
1065792202.rar
一些關于UC3875仿真的很有用的資料.
1068639866.rar
UC3875設計實例資料.APT公司
1068640516.pdf

全部回復(15)

只看樓主

正序查看

倒序查看

lzgjxh

LV.7

2003-10-10 21:27

出現警告信息如下(必要時忽略警告信息)
忽略如下警告信息,具體的原因在SABER DESIGN REFERENCE.PDF中有介紹.
> dc
*** WARNING \"ALG_NO_MM_DC\" *** Mixed mode oscillation. DC solution may not
exist. You may wish to increase the value of ADiter (now 3).
execution time= 0.14 sec.
messages given: 1 warning

回復

lzgjxh

LV.7

2003-10-10 21:35

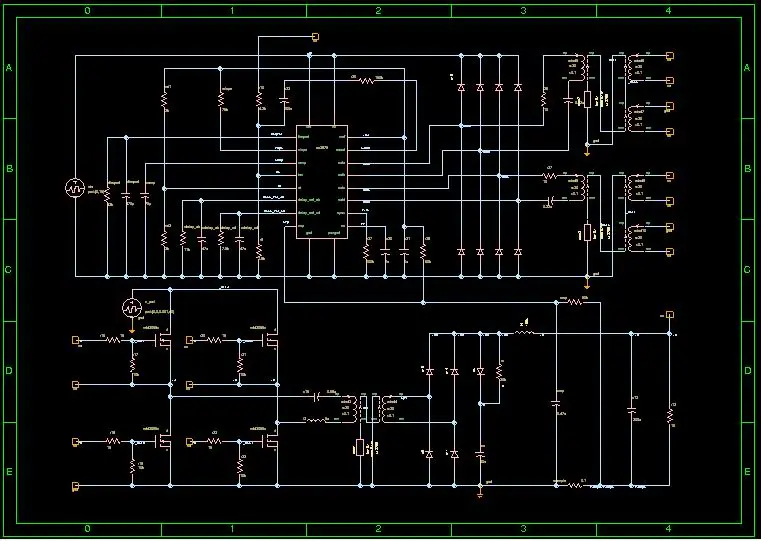

具體電路如下

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1065792936.jpg');}" onmousewheel="return imgzoom(this);">
大家?guī)蛡€(gè)忙啊,我這都急死了,幾天都沒人回復了
現在,除了哪個警告,這個電路能仿真了.而且1MHz的特性也可以了.

回復

pengzheng516

LV.3

2003-11-12 20:27

@lzgjxh

具體電路如下[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/0/1065792936.jpg');}"onmousewheel="returnimgzoom(this);">大家?guī)蛡€(gè)忙啊,我這都急死了,幾天都沒人回復了現在,除了哪個警告,這個電路能仿真了.而且1MHz的特性也可以了.

3875是全橋移相控制嗎
3875是全橋移相控制嗎
