PI的工程師都不在么?

PI的工程師就不能回答一下么?

最好是做兩個獨立的電源,找一下以前的帖子,我們有介紹過并聯的方案.其實針對你的特殊情況,我們建議用其他方案,PI的產品雖好,但也不是萬能的.

用不著這么復雜~
平面變壓器,功率密度遠大于傳統變壓器,輕易就滿足高度要求

說的簡單,你到手工做一個試試?我看你手工怎么用敷銅板做個平面變壓器出來?

理論是可行的,實驗出來了沒有

一個管子帶兩個變壓器類似的方案我做過,不過,建議你還是做兩個獨立電源最好了,起碼處理干擾等問題會相對簡單些(個人經驗)

考慮到安規,實際上是沒法做的,除非不考慮變壓器的體積.

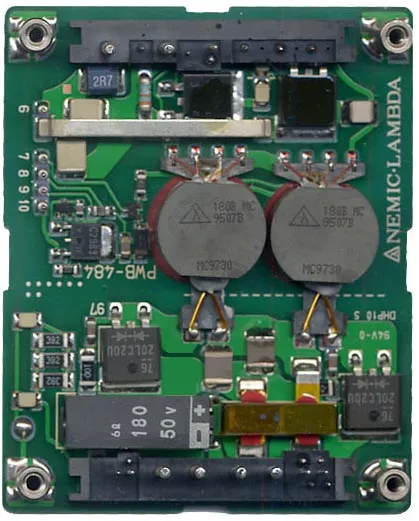

現在的想法是用TOP249帶兩個EFD30的變壓器,初級串聯,次級整流后并聯輸出.因?yàn)榭吹絃ambda的150W的DC-DC模塊內部是這樣做的.我的目的是減少IC的數量,不知合理否?500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/58/585911193638833.jpg');}" onmousewheel="return imgzoom(this);">

這個方法肯定是可行的

回家試試看

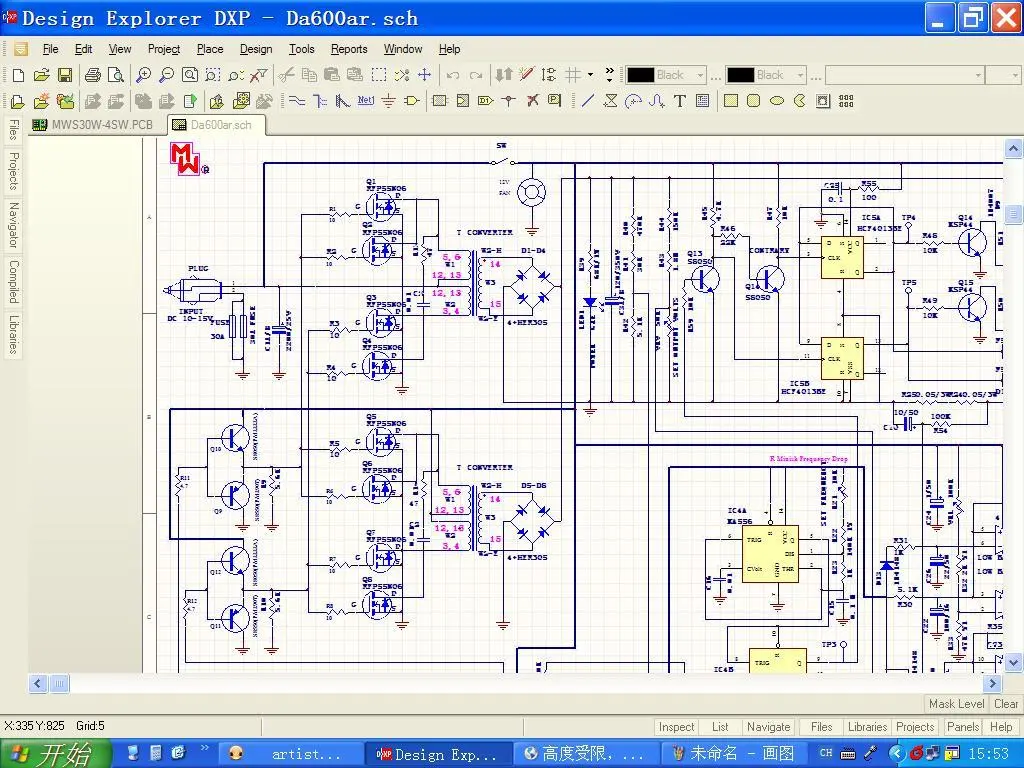

看看圖片500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/59/407171194854166.jpg');}" onmousewheel="return imgzoom(this);">

你的電路是車載逆變器的電路吧?類似這樣子的電路我做過,但是我現在的電路是用TOP做反激電源,電路對變壓器的一致性要求應該比12V的逆變電路的變壓器要求要高的吧,特別是漏感等因素?

這種電路我見過,但沒親手做過,頻率要超過100KHZ并聯,這種電路也有好處,諧波干擾很小.用絲包線.

可以把這兩個變壓器放在一套磁性系統上啊.依然是初級串聯,次級并聯.只不過,需要更多的銅線.不過兩個不行,磁場抵消了,要是奇數個.可以分成三個.不就可以把干擾去掉了???

說的簡單點,不太看的懂

用兩個磁心并列,在中間的三個柱上饒制變壓器線圈．形成三個線圈,初級串聯,次級并聯,由于三個線圈間有磁的聯系,這樣,三個線圈就是一個變壓器．這樣可以減小三分之一的高度．我手里沒有原理圖,沒有辦法．呵呵,電腦壞了,在網吧．等哪天我電腦修好了再給你發圖看看．

EFD30的變壓器怎么并呢?我要做的電源高度越低越好,就像EFD30的高度一樣.節省空間么,而且暫時不考慮高壓濾波電容的體積,電路前面還有個600W的PFC模塊的.

一個串一個并就可以.
原副都并會有均流問題.
原副都串會有均壓問題.

用你的方法沒有解決我的問題,但多謝你的熱情指導,還是給你加分!

就你一個人說到點子上了!不過稍作修改更通俗易懂:如果初級串聯,次級就要并聯,如果初級并聯,次級就要串聯.
