初學電源，目前在用TPS40210做反激式的，遇到問題了求各位大蝦把把脈！

電源參數：輸入12VDC （11.5-12.5V）輸出15VDC 0.3A  IC：TPS40210  光耦PC817和431反饋 ，變壓器參數：EFD20  AE 31  Le 47 匝比  1:1.2 初級電感量60  μH  次級電感量 90μH ，現在電壓空載可以到15.2V，負載0.1A 15.1V，負載0.2A就只有 13V，負載0.3A 開始極不穩定，電壓會變?yōu)?。

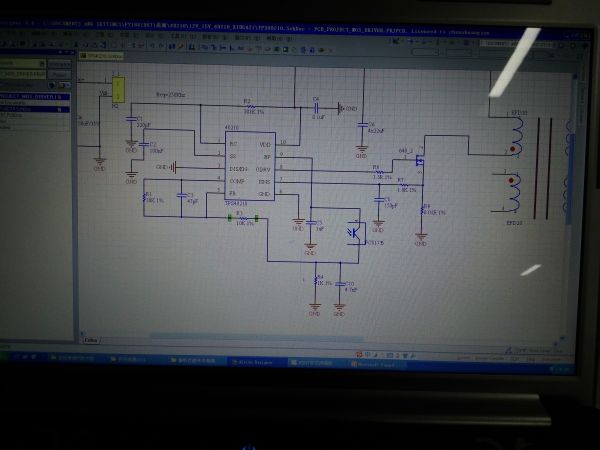

P_20140226_165624

P_20140226_165642

全部回復(20)
正序查看
倒序查看
2014-03-05 22:01
這個ic作反激的話資料可能不是很好找，這應該是個boost電路用的。你可以考慮用最常見的UC3845，這個功率，efd20選得也太大了
0
回復
2014-03-05 22:09
@rj44444
這個ic作反激的話資料可能不是很好找，這應該是個boost電路用的。你可以考慮用最常見的UC3845，這個功率，efd20選得也太大了
如果用3845做反激、是不是有點浪費啊
0
回復
狼牙月
LV.3
4
2014-03-05 23:08
粗略看了看，匝比余量太小
0
回復
2014-03-06 10:40
@山東大漢
如果用3845做反激、是不是有點浪費啊

不知道你指的浪費是哪方面的，3845從成本來說最不浪費才對呀

0
回復
shenx123
LV.10
6
2014-03-06 11:56
@狼牙月
粗略看了看，匝比余量太小
怎么會?
0
回復
xiongaa
LV.1
7
2014-03-06 18:09
@狼牙月
粗略看了看，匝比余量太小

多少合適，能給估算一下嗎

0
回復
xiongaa
LV.1
8
2014-03-06 18:10
@rj44444
這個ic作反激的話資料可能不是很好找，這應該是個boost電路用的。你可以考慮用最常見的UC3845，這個功率，efd20選得也太大了
求推薦個磁芯唄
0
回復
老梁頭
LV.10
9
2014-03-06 18:21
@xiongaa
多少合適，能給估算一下嗎[圖片]
檢查下反饋，感覺反饋可能有問題，是否環路不正常了
0
回復
山東大漢
LV.10
10
2014-03-06 20:17
@rj44444
不知道你指的浪費是哪方面的，3845從成本來說最不浪費才對呀
那么，做200W的時候，3845為什么不是最好的呢
0
回復
xiongaa
LV.1
11
2014-03-06 23:46
@老梁頭
檢查下反饋，感覺反饋可能有問題，是否環路不正常了

帶負載是占空比有點上不去的感覺，不同的負載占空比幾乎不變。這個光耦反饋該怎么檢查呢？才接觸這些多數地方有些不明白。

0
回復
bianbowei
LV.3
12
2014-03-07 10:51
@山東大漢
那么，做200W的時候，3845為什么不是最好的呢
回團長的話，3845這顆芯片是很早期的片子，片上功能很弱。單端反激做到200W的功率等級，從目前的技術發展水平也是很難的事情，沒有先進的片上資源，很難做成。因此，大功率單反會選擇比較新的片子。長官可以對比一下安森美的NCP1337，這兩顆芯片我都用過，不是一個層次的東西。
0
回復
2014-03-07 13:14
@rj44444
這個ic作反激的話資料可能不是很好找，這應該是個boost電路用的。你可以考慮用最常見的UC3845，這個功率，efd20選得也太大了
看看反回饋電路啊。。
0
回復
2014-03-08 18:53
@山東大漢
如果用3845做反激、是不是有點浪費啊
0
回復
2014-03-10 12:44
@rj44444
這個ic作反激的話資料可能不是很好找，這應該是個boost電路用的。你可以考慮用最常見的UC3845，這個功率，efd20選得也太大了
.。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。
0
回復
xiongaa
LV.1
16
2014-03-10 19:05
@老梁頭
檢查下反饋，感覺反饋可能有問題，是否環路不正常了
反饋確實有問題，現在雖然能帶起0.4A電流但是波形不對，芯片的5腳和7腳兩個反饋的電壓也不太對，正常的應該是5腳0.7V，7腳0.12V  ，現在負載情況下分別為0.7、0.2；空載分別為1.3、0.12，

mos發熱厲害。修改的R4的大小。
0
回復
狼牙月
LV.3
17
2014-03-12 17:17
@xiongaa
多少合適，能給估算一下嗎[圖片]
你試試1:1.9試試。反激占空比一般在0.4左右。這是考慮到復磁和管子耐壓。
0
回復
xiongaa
LV.1
18
2014-03-12 22:41
@狼牙月
你試試1:1.9試試。反激占空比一般在0.4左右。這是考慮到復磁和管子耐壓。
恩，明天試試
0
回復
feibo0712
LV.1
19
2014-03-13 18:13
@狼牙月
你試試1:1.9試試。反激占空比一般在0.4左右。這是考慮到復磁和管子耐壓。
1:3
0
回復
feibo0712
LV.1
20
2014-03-13 18:16
@feibo0712
1:3

或者1:4，原來占空比太大了。

0
回復
jinanrenyy
LV.2
21
2014-03-17 21:09
學習了
