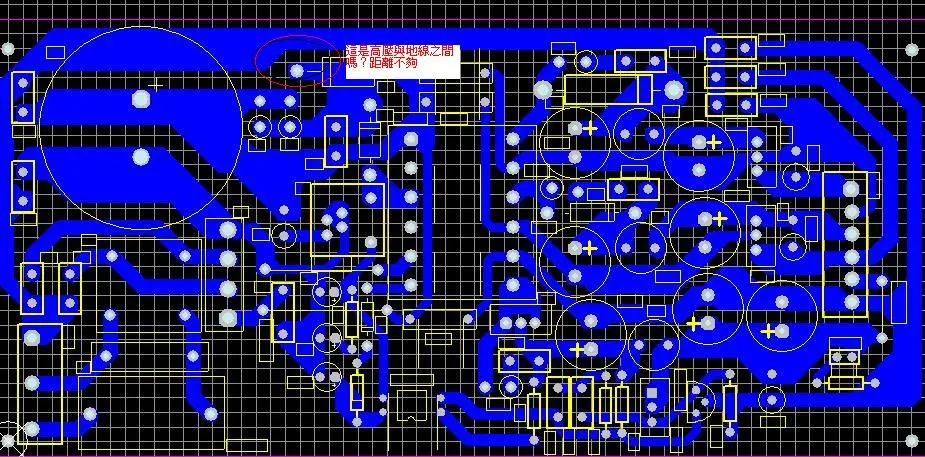

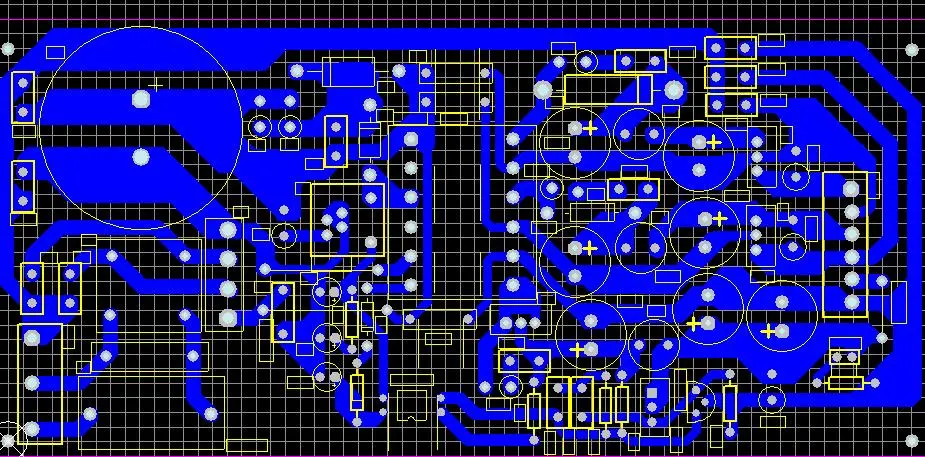

這是改后的.
謝謝你的幫助!

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/23/1100137483.jpg');}" onmousewheel="return imgzoom(this);">

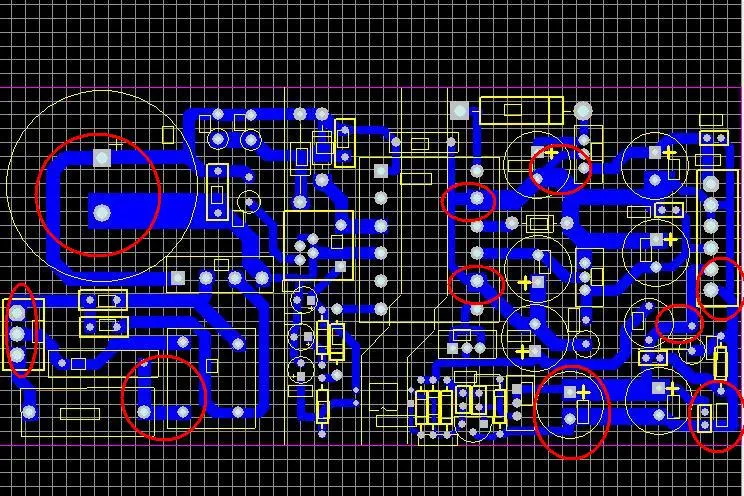

畫圈的地方都有問題,電源板上盡量不要用方焊盤和直角走線,尖角都有可能成為干擾的發射天線.

1.進線的插頭選的不對,安全間距太小,建議采用3.5~4mm的(邊緣間距).
2.高壓部分的走線要走圓弧,不能有直角.安全間距大約要3mm
3.地線要大面積圓角包地.
4.高壓部分最好開槽分割,(火線和零線之間;高壓回路和低壓回路之間.
5.最好都用圓弧走線,干擾會小很多.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/23/1099681431.jpg');}" onmousewheel="return imgzoom(this);">

拜托了.給點意見!

d

d

給什么意見?

看有什么問題
我以前做的一個PCB.感覺不是很好.輸出紋波太大.都認為PCB有問題!

我之前也畫過一個紋波也很大,后來就擱置了,希望有高手指點你,我也能學點,呵呵

郁悶呀
我現在也苦與沒有人指點.板子畫完了就開.
有點浪費.郁悶!

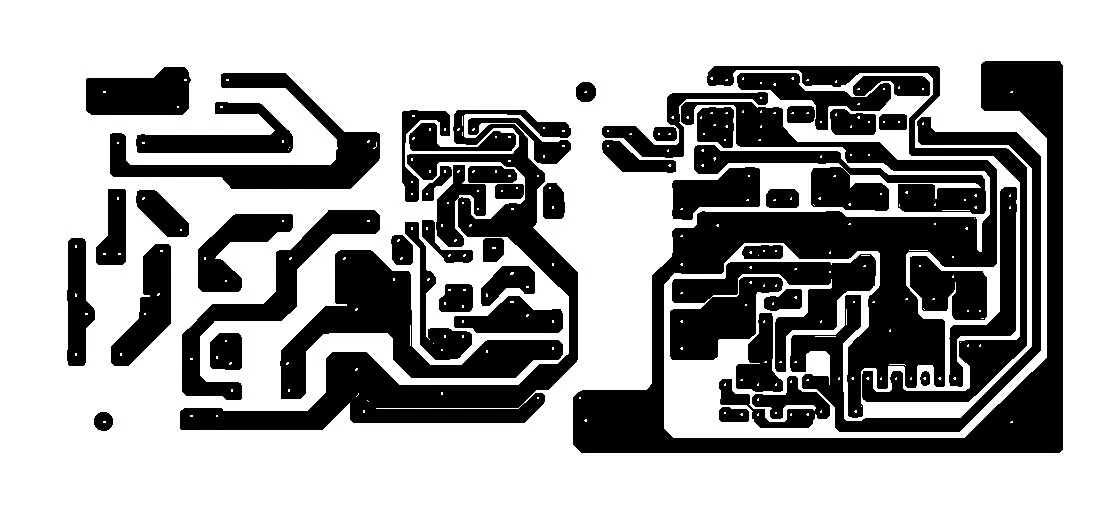

我也發一塊PCB,希望大家指點一二,500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/23/1099927345.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/23/1099927529.jpg');}" onmousewheel="return imgzoom(this);">

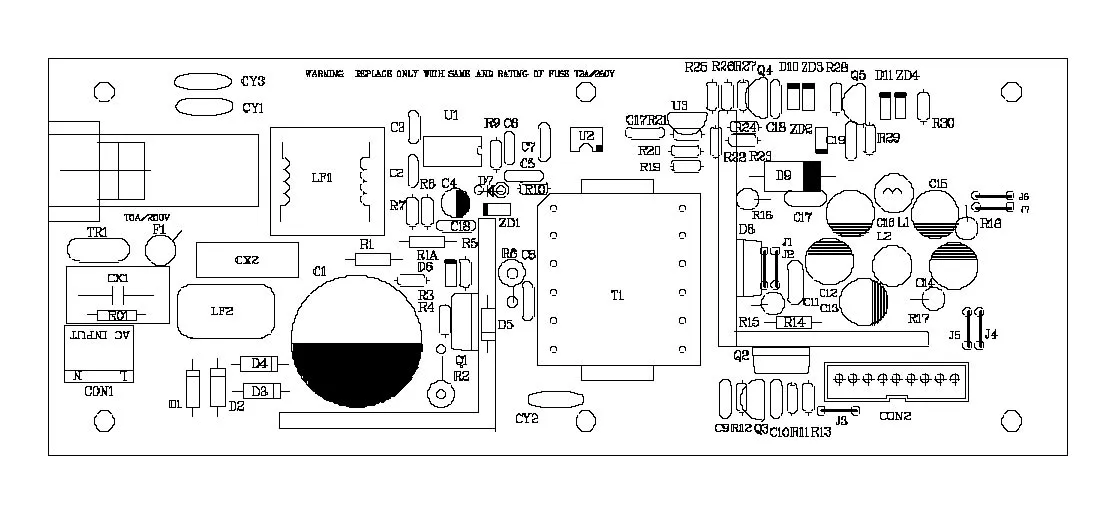

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/23/1099927810.jpg');}" onmousewheel="return imgzoom(this);">

我的安全距離不止是7MM我感覺可以了.要求不是6MM嗎
你的所謂邊緣間距是說板子邊的走線與扳子邊緣的距離嗎
地線是光指輸入的大地.還是輸出的每路的相對地
非常感謝你的指教
你能就我的電路有問題的部分用畫板那紅線標記出來嗎
非常感謝的幫助.謝謝
圓腳包地不太理解.怎么樣包呀
謝謝!·

非常感謝你的支持.謝謝

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/23/1100275416.jpg');}" onmousewheel="return imgzoom(this);">

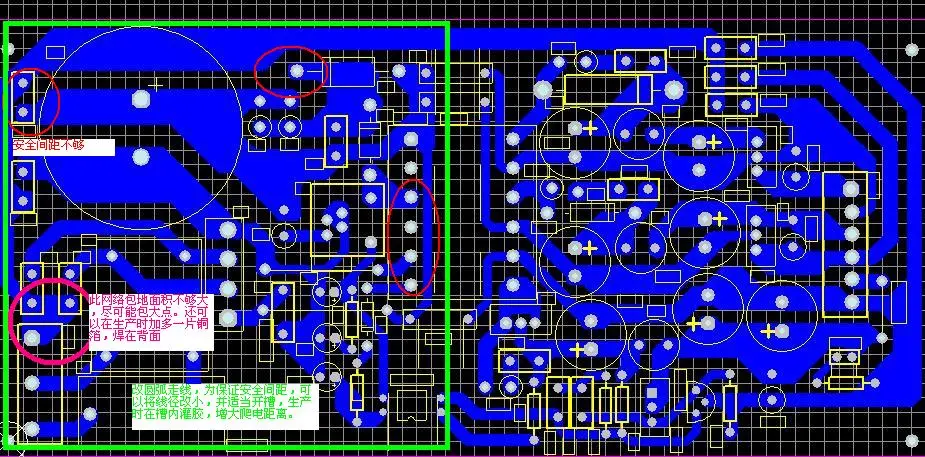

還有次級地線走得好像有點亂,這樣NOISE會很大.

啥呀?變壓器旁邊的器件靠的那么緊,
呵呵!

我現在的問題是.我對線線的間距把握的不是很好.
什么線和什么線的間距怎么確定呀
謝謝!

去查查安規吧

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/23/1100328951.jpg');}" onmousewheel="return imgzoom(this);">

簡直是慘不忍賭,你認為這樣的PCB能發出去嗎我覺得你可以向你們工廠的老工和請教啊?第一你椐本就沒有舖銅第二零件擺放不整齊總之還有很多了.

SORRY,我沒有看你后面的,你進步還很快嗎.我認為你的地線有問題了地線越短越好.主地和回授的地要分開了,主地要粗回授的地,就不需要那么粗了,因為它上面的電流很小嗎.

對不起.最近公司網絡出問題了
沒有及時看到你的指教.
后悔呀
TOP的一些器件要求與變壓器接近的
所謂次級地線是不是就是每路輸出的相對地呀

非常感謝你的幫助與指教.謝謝!

請詳細指教安規怎么查.謝謝!

沒有關系謝謝你的關注
我剛從學校畢業.公司沒有人搞過.讓我和同事搞.大家都是第一次搞.所以比較茫然.
現在就是紋波太大.所以懷疑扳子布局有問題.
非常感謝你的關注.在電路中什么是主地什么是回授地呀

我看過點關于布局的書.但是里面的一些專業詞語.苦于不能對應實際電路.所以很是不解.現在大家能就我的電路圖講講以下電路的是實際電路的哪個部分嗎?
每一個開關電源都有四個電流回路:
(1). 電源開關交流回路
(2). 輸出整流交流回路
(3). 輸入信號源電流回路
(4). 輸出負載電流回路
對應實際電路的哪個部分呀?

2.高壓部分的走線要走圓弧,不能有直角.安全間距大約要3mm
圓弧怎么走,我用的是PADS,試過畫圓弧,但是畫出來的不對
