（一）方案名稱：基于非線性恒流技術的成熟大功率LED驅動方案
（二）品牌：非線性恒流控制器TA155，為北京模電半導體發明生產
（三）特點
基于非線性恒流技術的成熟大功率LED驅動方案，有以下特點：
1. 成本最低，120W成本只有不到8元，90W成本只有不到6元，60W成本只有不到4元，30W成本只有不到2元。
2. 為非隔離架構，效率90%，跟一般隔離開關電源效率接近，可以支持190V到265寬擺幅交流電網。
3. 能夠過EMC輻射和傳導認證，滿足基本的出口要求。
4.有PFC功能， PF值可以做到大于0.7，要出口的話對PF一般會有要求的，0.7是底線。
5. 系統輕松過1kV雷擊測試，過2kV雷擊測試也不難。
6. 此方案可以做低成本路燈，低成本工礦燈，低成本投射燈，低成本吸頂燈等等
7. 方案很成熟，壞率很低，客戶已經有穩定的出口訂單，比如美國，德國，俄羅斯等等，國內市場也在穩定出貨。
8. 還提供開關調光功能，成本不變，開關調光順序為：100%->50%->17%->50%->100%。在這個功率范圍內，此開關調光方案可以說是業界線路最簡單，成本最低的方案，沒有之一。
9. 長壽命，壽命要長于一般開關恒流電源。
10.這些方案非常適合中小型LED燈具廠，元件不多，沒有磁性元件，生產測試都很容易。外購大功率電源價格太貴。
沒有任何一個方案是完美的，下面說說非線性恒流技術的缺點
11. 非線性恒流技術類似開關電源APFC技術，會有一定程度的所謂100Hz頻閃。
12. 適應負載的能力不如開關電源技術，非線性恒流技術可能需要調整LED燈珠的串并關系。
13. 18W以下的大部分燈種，相對于開關電源恒流技術而言，非線性技術已經失去成本優勢。
所以，如果是以下情況，就不要選擇非線性恒流技術
1），不能接受任何100Hz頻閃，勿用
2），開關電源恒流已經滿足成本要求，勿用
（四）應用范圍
非線性恒流技術適合以下情況：
1），對成本要求很苛求。比如120W過認證開關電源市場價大約100元，非線性恒流120W電源成本大約8元，如果看重這90元的差價，就可以考慮用。
2），對壽命要求很高，比如要求質保5年以上，非線性恒流是一個很好的選擇。如果設計得當，非線性恒流電源的壽命要比同功率規格的開關恒流電源的壽命高5倍以上，這一點，下面回帖將做詳細分析。
3），如果開關電源和普通線性電源做不了，比如安裝空間太小，普通電源裝不進去，那么可以考慮非線性恒流技術?；蛟S它會給你帶來驚喜。
主流的還是開關電源恒流技術，非線性驅動技術是兩年前才發明的新技術，是主流技術的一個有益補充，為市場提供了一種差異化的低成本驅動方式。如果開關電源做不了，線性電源也做不了，甚至阻容降壓也不行，那么請不要忘記還有非線性恒流技術可以選擇。
這些方案都是基于非線性恒流驅動產品線：TA151，TA152，TA155，TA156，這條產品線已經在市場摸爬滾打了2年。
非線性LED恒流技術已經獲得國家發明專利授權，目前有多家公司在抄襲剽竊這個技術，而且他們還公開宣傳說是他們的創新，太不厚道。鑒于抄襲者眾多，我們會在電源網首發公布非線性恒流的工作原理，請關注下面的回帖。
（五）電路圖
下圖是40W以下典型應用電路，可以過EMC，2kV雷擊，IC換成TA156后可以支持開關調光。

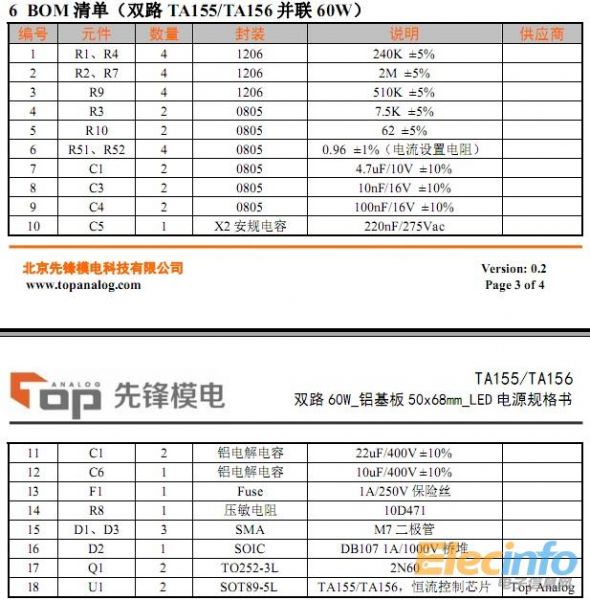

（六）物料清單

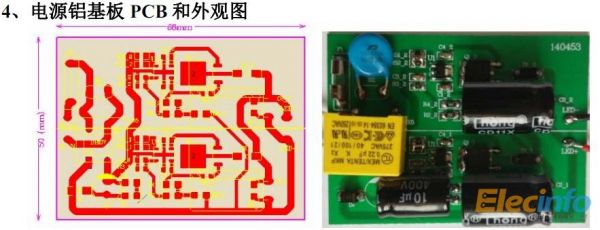

（八）測試板：能提供
