（一）方案名稱：TA3701非隔離（PF=0.5）超高精度恒流電源
（二）品牌：TA370系列控制器為北京模電半導體發明生產
（三）特點
TA370系列AC/DC非隔離降壓LED恒流控制器（PF=0.5）是3G平臺的一個子集，3G平臺是模電半導體（TopAnalog）一個發燒級別的LED驅動控制器大平臺。
TA370系列有多個型號：TA370/371（SOP8封裝，無功率管）, TA3701/3711（SOP8封裝，內置1A600V功率管）,TA3702/3712（SOP7封裝，內置2A600V功率管）, TA3703/3713（DIP8封裝，內置2A600V功率管），TA3704/3714（DIP8封裝，內置4A600V功率管）。
號稱發燒級的東東一定是有一些過人之處的，我們來看看TA370系列控制器有哪些過人之處：
1. 跟TA360系列一樣，批量輸出電流的誤差小于+/-0.5%（假定外部設置電流的電阻沒有誤差），是目前市面上恒流精度最好的非隔離降壓LED恒流控制器，沒有之一。目前市面上其他類似方案的批量恒流精度一般在+/-3%和+/-5%之間，能做到+/-3%以內算是相當不錯的，大多數都在+/-5%以內。TA370系列批量恒流精度能做到+/-0.5%，號稱世界第一高精度的非隔離單級APFC恒流控制器是當之無愧的。這個高精度技術基于模電半導體一項發明專利，這個技術可以做到批量誤差小于+/-0.1%，甚至更小，但是我們認為+/-0.1%誤差沒有什么實際的意義。如果客戶有需求我們可以提供+/-0.1%誤差的TA370S系列產品，后綴‘S’表示‘super’。
2. TA370系列既可以工作在臨界模式，也可以工作在斷續模式。TA370系列驅動器支持110kHz或者55kHz最大頻率限制功能，通過這個功能就可以實現斷續工作模式，甚至是深度斷續模式。有些應用方案，深度斷續模式比臨界模式有很大優勢。這樣的雙頻率限制功能，TA370系列是首創。
3. 單電感應用，可以實現電感零電流檢測和過壓保護，而不需要輔組繞組幫忙。這個技術模電半導體早在2011年就申請了發明專利，并在2013年獲得發明專利授權。市場上所有使用單電感技術實現浮地BUCK恒流應用的產品都涉嫌侵犯模電半導體的專利權。
4. TA370系列產品的靜電（ESD）保護性能達到了業界的最高水平：8kV人體靜電模型（HBM），400V機器模型。一般工業標準是：2kV HBM；200V MM。8kV HBM是一般國際標準集成電路靜電（ESD）測試儀器的最高測試級別。據了解，目前市面上LED驅動IC的靜電保護水平大都在2kV水平，還沒有聽說哪家公司LED驅動IC能做到8kV這個水平。
5. TA370系列來自于3G平臺，整個平臺系列產品均按照汽車等級的要求設計，廣泛采用大余量設計，在提供高品質的同時，提供最大限度的安全保護。集成電路一般分四個等級，從低到高依次為：民用級，工業級，汽車級，軍工級。目前民用集成電路有往高等級別發展的趨勢，汽車級是民用集成電路的最高等級。現在市面上的LED驅動IC大都處于民用級，剛夠用而已，工業級別的產品并不多。
TA370系列控制器為AC/DC非隔離降壓LED恒流IC設定了新的技術標桿：1）批量誤差小于+/-0.5%；2）55/110kHz雙頻限制功能，支持深度斷續工作模式；3）8kV靜電保護水平；4）按照汽車等級設計，提供最高級別的保護。5）采用平臺化設計，世界上獨此一家。
3G平臺有發燒系列一、發燒系列二、就有發燒系列三、發燒系列四，我們將在近期一個接一個公開發布，請持續關注。
發燒級的LED驅動IC系列三：TA380系列隔離單級APFC LED PSR恒流控制器
發燒級的LED驅動IC系列四：TA390系列隔離LED PSR恒流控制器
（四）應用范圍
非隔離LED恒流驅動電路
（五）電路

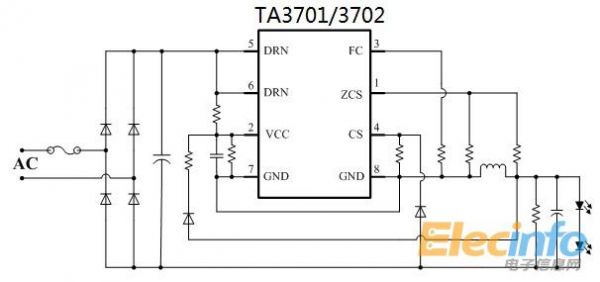

TA3701/3702非隔離降壓恒流應用電路圖
六）：3701方案物料清單
（七）聯系方式
（八）測試板：可以提供
創新是我們存在的意義，只要我們還存在，創新就不會停止。我們的目標是設計制造讓所有中國人都自豪的創新集成電路產品，那一定是偉大的產品，為這個目標，我們一直在不懈努力。
目前可以提供三個測試報告：
1. TA3701 120mA 5W到18W低成本非隔離日光燈和球泡電源方案；
2. TA3701 240mA 5W到18W低成本非隔離日光燈和球泡電源方案；
3. TA3702 300mA 10W到40W低成本非隔離吸頂燈和PAR燈電源方案
TA3701和TA3702都可以采用工字電感代替EE電感，成本更低廉。
TA3701內置600V功率管，SOP8封裝
TA3702內置600V功率管，DIP8封裝
請持續關注模電半導體3G平臺TA360系列非隔離APFC （PF>0.9） LED驅動器
http://www.e-ticket.cn/bbs/1492928.html
和3G平臺TA380系列隔離APFC （PF>0.9）PSR LED驅動器
http://www.e-ticket.cn/bbs/1494494.html
和3G平臺TA390系列隔離PSR恒流（PF=0.5）LED驅動器
http://www.e-ticket.cn/bbs/1495273.html
和模電半導體非線性恒流產品線：
http://www.e-ticket.cn/bbs/1492165.html
3G平臺的四個發燒系列都已經發布完畢，謝謝大家的關注。在未來的3個月內，模電半導體還將發布一款超酷的創新LED驅動集成電路，值得大家的期待。
