用UC3842做了一個power 問題嚴重 不能帶載 有嘯叫聲

請高手指點！

用UC3842做了一個power 問題嚴重輸入50-80Vdc 輸出12V4A

 50V輸入空載時有嘯叫輸出1.4V 看波形發現3842  3腳電流有1.2v的峰值。將取樣電阻由0.12變?yōu)?.0142（0.1并10個）

空載輸出電壓11.78v 帶10歐負載嘯叫聲變大電壓掉到8V.

電路圖如下：pcb如下：變壓器參數如下：

pcb

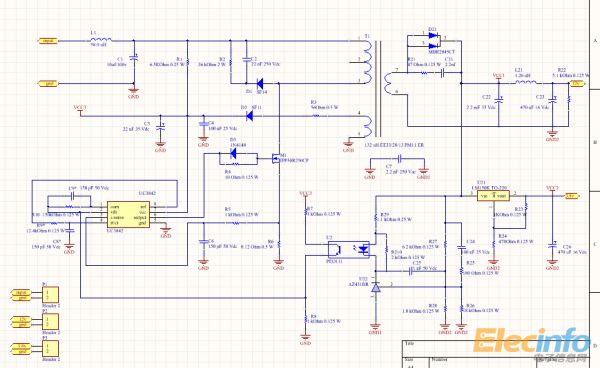

uc3842

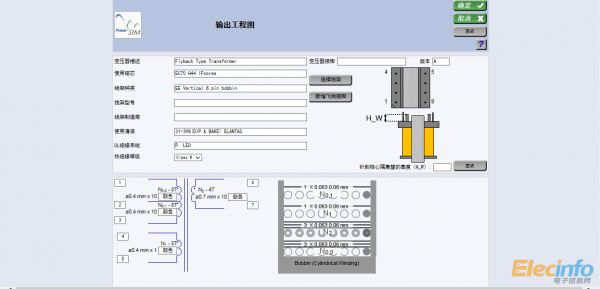

變壓器參數1

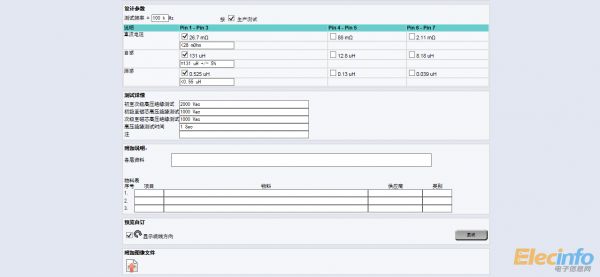

變壓器參數2

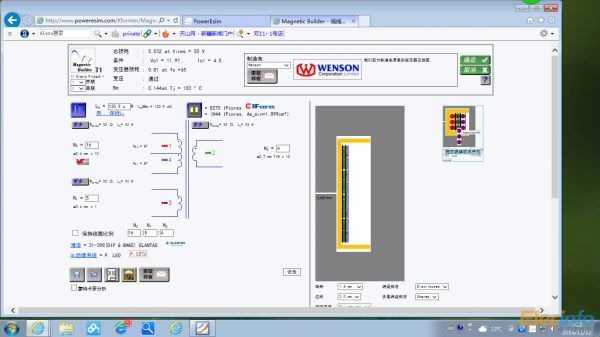

變壓器參數3



全部回復(16)
正序查看
倒序查看
jerrywong
LV.2
2
2014-11-21 13:33
c8*是222（2.2nf）
0
回復
yhtfeel
LV.7
3
2014-11-21 16:14
@jerrywong
c8*是222（2.2nf）
看圖也沒什么問題啊，再仔細測測吧
0
回復
jerrywong
LV.2
4
2014-11-22 18:35
@jerrywong
c8*是222（2.2nf）

有高手嗎  站出來指點一下

0
回復
2014-11-26 10:04
帖子非常不錯，推薦到帖子底部經典圖庫。更多請點擊哦：http://www.e-ticket.cn/bbs/classic/
0
回復
顧彥雨
LV.4
6
2014-11-26 11:19

GS 電阻都不加么？

0
回復
2014-11-26 19:44
樓主的圖太明顯了，我雖然沒怎么玩過開關電源，但是看得出來應該是你的反饋有問題
0
回復
顧彥雨
LV.4
8
2014-11-27 10:54
@tianyao9393
樓主的圖太明顯了，我雖然沒怎么玩過開關電源，但是看得出來應該是你的反饋有問題

反饋邏輯是對的，只是取樣的點有利有弊，利是電感前端避開了LC雙極點，弊的是這個點的電壓波動太大，對反饋效果不好。

0
回復
yhtfeel
LV.7
9
2014-11-27 11:43
@顧彥雨
反饋邏輯是對的，只是取樣的點有利有弊，利是電感前端避開了LC雙極點，弊的是這個點的電壓波動太大，對反饋效果不好。
題外話：這個布板簡直就是亮瞎眼睛。。。。你是DIY吧？
0
回復
lw3530
LV.3
10
2014-11-27 13:05
@yhtfeel
題外話：這個布板簡直就是亮瞎眼睛。。。。你是DIY吧？
  同問！碉堡了...
0
回復
lw3530
LV.3
11
2014-11-27 13:07
俺也打算用PADS來畫個3842的PCB 現在就差布局布線了
0
回復
122608920
LV.2
12
2014-11-27 14:02
@yhtfeel
題外話：這個布板簡直就是亮瞎眼睛。。。。你是DIY吧？
布板確實很牛，讓人有目一新的感覺
0
回復
wheelzhou
LV.9
13
2014-11-27 20:37
@122608920
布板確實很牛，讓人有目一新的感覺[圖片]

VCC3是給IC供電的，又和光耦的反饋端連接在一起……是不是這里出問題了，是的feedback一直受到反饋信號，查查這里有沒有問題……

帶不動負載，可以斷開反饋這里，試試直接帶負載，看是不是還是帶不動…

0
回復
azi19841012
LV.3
14
2014-11-28 09:16

不太懂，這板子打高壓能過嗎？

反饋光耦接3842的1腳和5腳（地）有什么區別？

高手都說你板子畫的不好，可能是問題所在。

431的1腳到2腳的電阻很少見取這么小的，一般5K?

開關管沒柵極電阻。

3842的3腳對地要不要加電阻分壓？



0
回復
shoppingtzp
LV.3
15
2014-11-28 09:18
功率回路用網狀線和實線相比，有什么優點嗎？
0
回復
2014-11-28 18:29
變壓器嘯叫一般是由于你的開關頻率有問題，開關頻率已經已經在人耳可識別的范圍內了，你可以勾一下驅動波形，應該會有頻率不是設計值或頻率不均勻等現象，也有可能出現驅動大小波，造成頻率異常的可能原因是環路不穩定，可能是你補償參數的問題，另外你的431那里是進行的3型的補償嗎，感覺好像不是很完整，可以嘗試調整一下補償參數，提高穩定性，應該會有效果。
0
回復
jerrywong
LV.2
17
2015-01-08 17:48

已經搞定是，layout問題
