推挽式開關電源振蕩嚴重，求助。

最近做了個小功率的推挽式開關電源，焊接好器件測試發現MOS管DS波形振蕩嚴重，請高手給分析一下原因?，F(xiàn)在上圖。

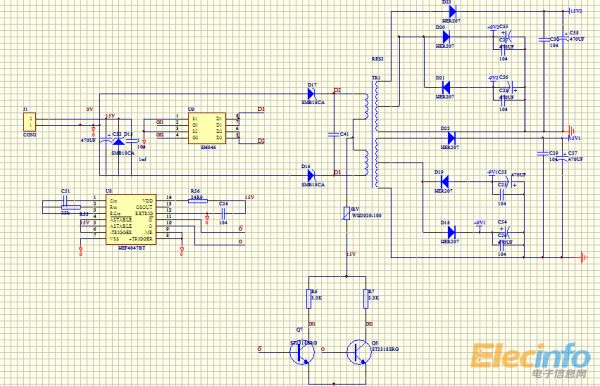

原理圖原理圖

2318驅動

Q\和Q波形

MOS驅動

GI1，GI2 MOS驅動波形，

D1波形

D1點波形

D2波形

D1 D2放一塊波形。

D1D2波形

請大俠給分析分析到底什么原因?qū)е虏ㄐ文敲床?，是原理有?wèn)題還是布線可能有問題又或者是器件選型不對。

全部回復(9)
正序查看
倒序查看
2015-01-10 09:59

大家伙幫幫忙呀，弄了兩天了，沒啥頭緒。

0
回復
2015-01-12 08:29
各位高手都忙什么去了？有沒有人幫忙看一下呢？
0
回復
rainever
LV.8
4
2015-01-12 09:26
@zhangyu198530
各位高手都忙什么去了？有沒有人幫忙看一下呢？
上gate波形
0
回復
2015-01-12 09:50
帖子已被推薦到帖子底部經典圖庫。更多請點擊哦：http://www.e-ticket.cn/bbs/classic/
0
回復
2015-01-12 10:56
@rainever
上gate波形

上面GI1 GI2就是MOS管的GE驅動波形。
0
回復
rainever
LV.8
7
2015-01-12 11:16
@zhangyu198530
[圖片]上面GI1GI2就是MOS管的GE驅動波形。
三角波驅動？？？你的IC驅動輸出時這樣的?
0
回復
2015-01-12 11:25
@rainever
三角波驅動？？？你的IC驅動輸出時這樣的?

IC輸出的驅動波行是方波，是上面o和o\信號波形，然后經Q7，Q8后變成類似三角波的波形。其實也不是三角波，就是頻率太高，驅動信號還沒到達最高點就關斷了，看上去好像是三角波。
0
回復
rainever
LV.8
9
2015-01-12 11:43
@zhangyu198530
[圖片]IC輸出的驅動波行是方波，是上面o和o\信號波形，然后經Q7，Q8后變成類似三角波的波形。其實也不是三角波，就是頻率太高，驅動信號還沒到達最高點就關斷了，看上去好像是三角波。

那說明驅動電路肯定有問題。你先做個標準的驅動電路把，驅動開通電阻，關斷回路， mosfet GS電阻拉低， 然后再看IC驅動能力，mosfet GS電容大小，能否驅動

0
回復
2015-01-12 14:41
問題解決，謝謝各位的指導。問題出在副邊的整流管上，由于沒有現成的HER207就隨便拿了個4007代替了，后來突然想到4007可能速度不行，換了HER207后，問題解決。
