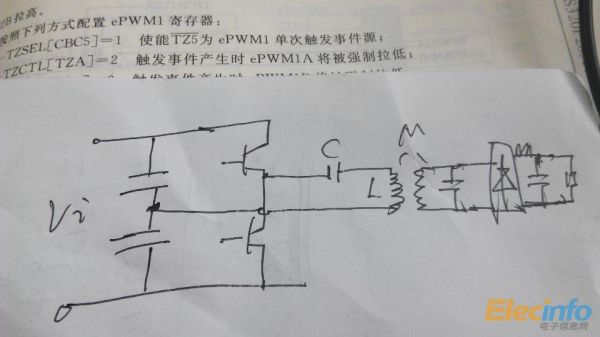

最近在做半橋諧振方面的實驗，電路拓?fù)涫且粋€(gè)最簡單的半橋電路（結構如下），只是中間變壓器是一個松散耦合變壓器，耦合系數只有0.6左右?，F(xiàn)在的情況是其他的波形都很正常（包括MOSFET門極波形、漏極波形、以及半橋輸出電壓波形），唯一就是這個半橋電流波形以及諧振電感波形不對，我分析了一下發現也沒有什么地方電流有突然關斷的的地方，為何在MOSFET切換時總會激起電流波形常常的刺（通過電感上的電壓題匾也能看出來），調試了好久也不見好轉，請各位大神指導！

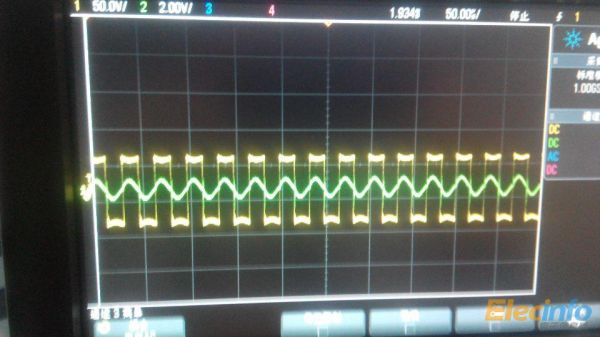

                        圖1  半橋輸出電壓和電流波形 （電壓還正常，電流在MOSFET開關時有明顯的尖峰）

   圖2  原邊諧振電感兩端的電壓波形（可以看出由于開關時候電流嚴重的尖峰導致電感兩端電壓發生了跳變）

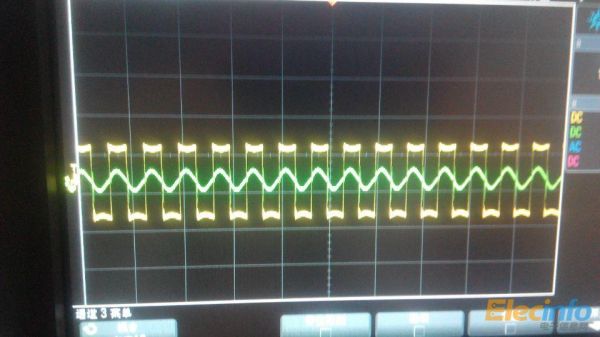

            圖3  半橋輸出電壓和電流波形 （電壓還正常，電流在MOSFET開關時有明顯的尖峰）

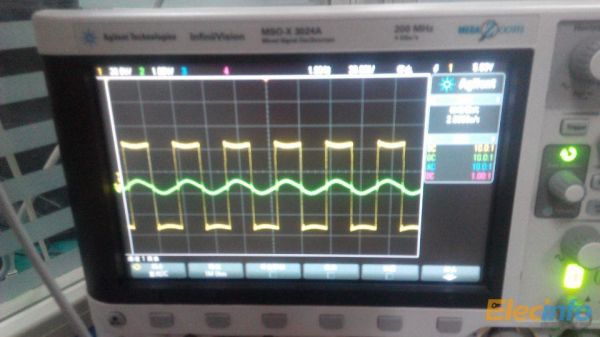

                                                              圖4   尖峰現象更明顯

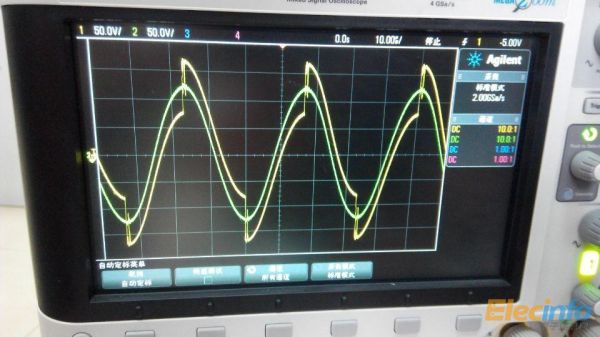

圖5  原邊諧振電容電壓（黃綠色）和電感波形（黃色）  可以看出電容兩端電壓還算正常
