如題,開關頻率100KHz
MOSFET正向平均電流5A
半橋電路,開關管是IRF460,需不需要再和IRF460反并聯二極管了
全部回復(16)
正序查看
倒序查看
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/51/1175049521.jpg');}" onmousewheel="return imgzoom(this);">

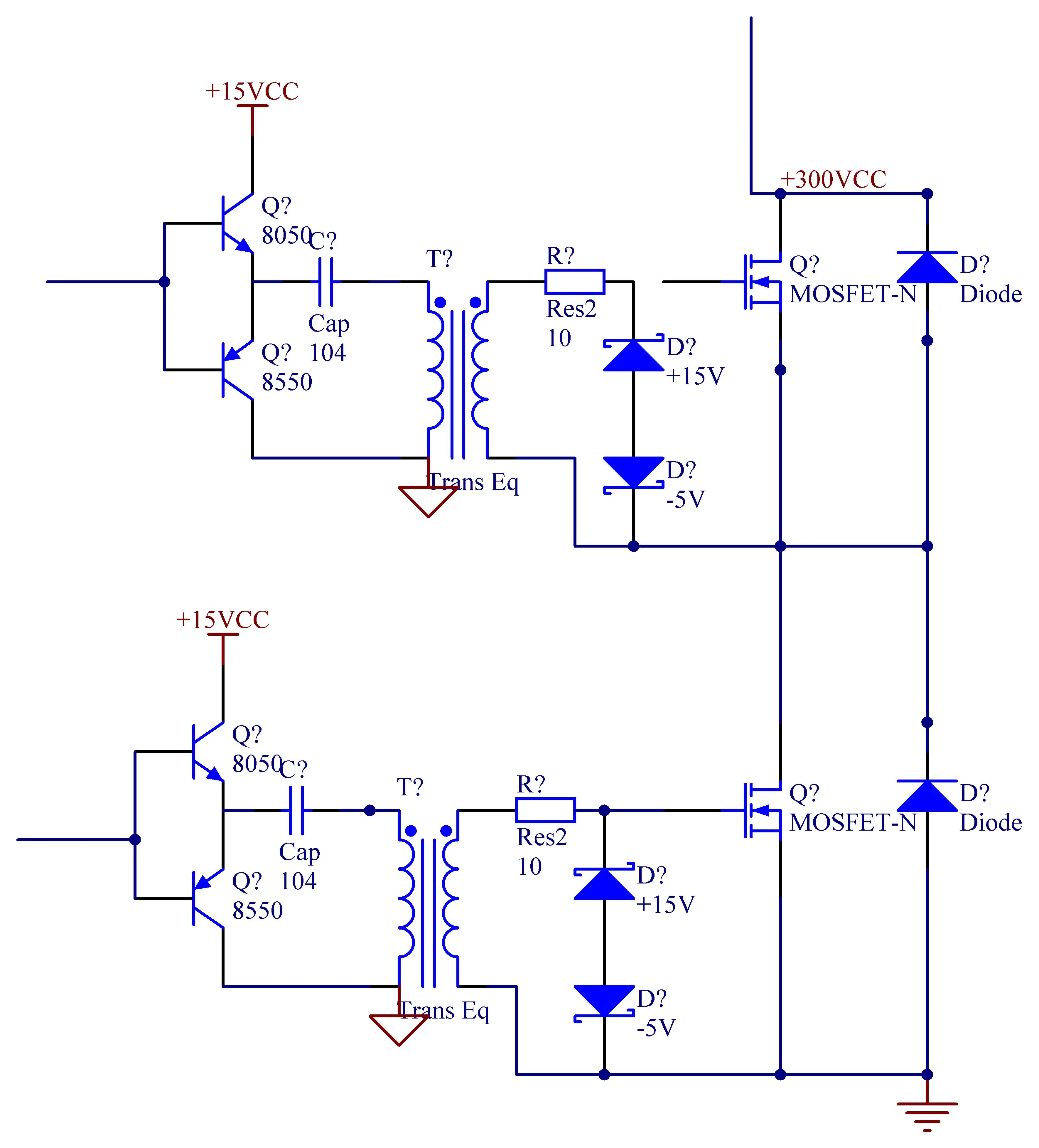

MOS驅動如圖,沒有啟動電路,有一個專門的反激電源為控制電路供電.
變壓器EE50,半橋結構,初級11匝,次級3雜,輸出功率720W
0
回復
@standinggrain
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/51/1175049521.jpg');}"onmousewheel="returnimgzoom(this);">MOS驅動如圖,沒有啟動電路,有一個專門的反激電源為控制電路供電.變壓器EE50,半橋結構,初級11匝,次級3雜,輸出功率720W
兩個IRFP460就可以做到720W了啊..那全橋的4個IRFP460那不是可以做1500W了啊...一個IRFP460不是才280W的嗎?
0
回復
@standinggrain
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/51/1175049521.jpg');}"onmousewheel="returnimgzoom(this);">MOS驅動如圖,沒有啟動電路,有一個專門的反激電源為控制電路供電.變壓器EE50,半橋結構,初級11匝,次級3雜,輸出功率720W
我跟你的驅動差不多,也采用CL這種C隔離的方式.
目前我的波形不太理想.不過我用494直接驅動的.
目前我的波形不太理想.不過我用494直接驅動的.
0
回復
@standinggrain
謝謝各位!還有一個問題,耦合電容如何選擇?我現在的耦合電容是104的獨石電容,推挽三極管的輸出脈沖的高電平是15V,但是經過耦合電容之后變成正負7伏了,變壓器是1:1的,感覺加到MOSFET的柵極電壓太小了,會影響開通速度.不知道如何解決?
變壓器匝比改為1:2,MOS基極加負壓關閉電路,最好的驅動方式.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/51/1175062578.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/51/1175062578.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@阿q小弟
變壓器匝比改為1:2,MOS基極加負壓關閉電路,最好的驅動方式.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/51/1175062578.jpg');}"onmousewheel="returnimgzoom(this);">
謝謝上面兩位
