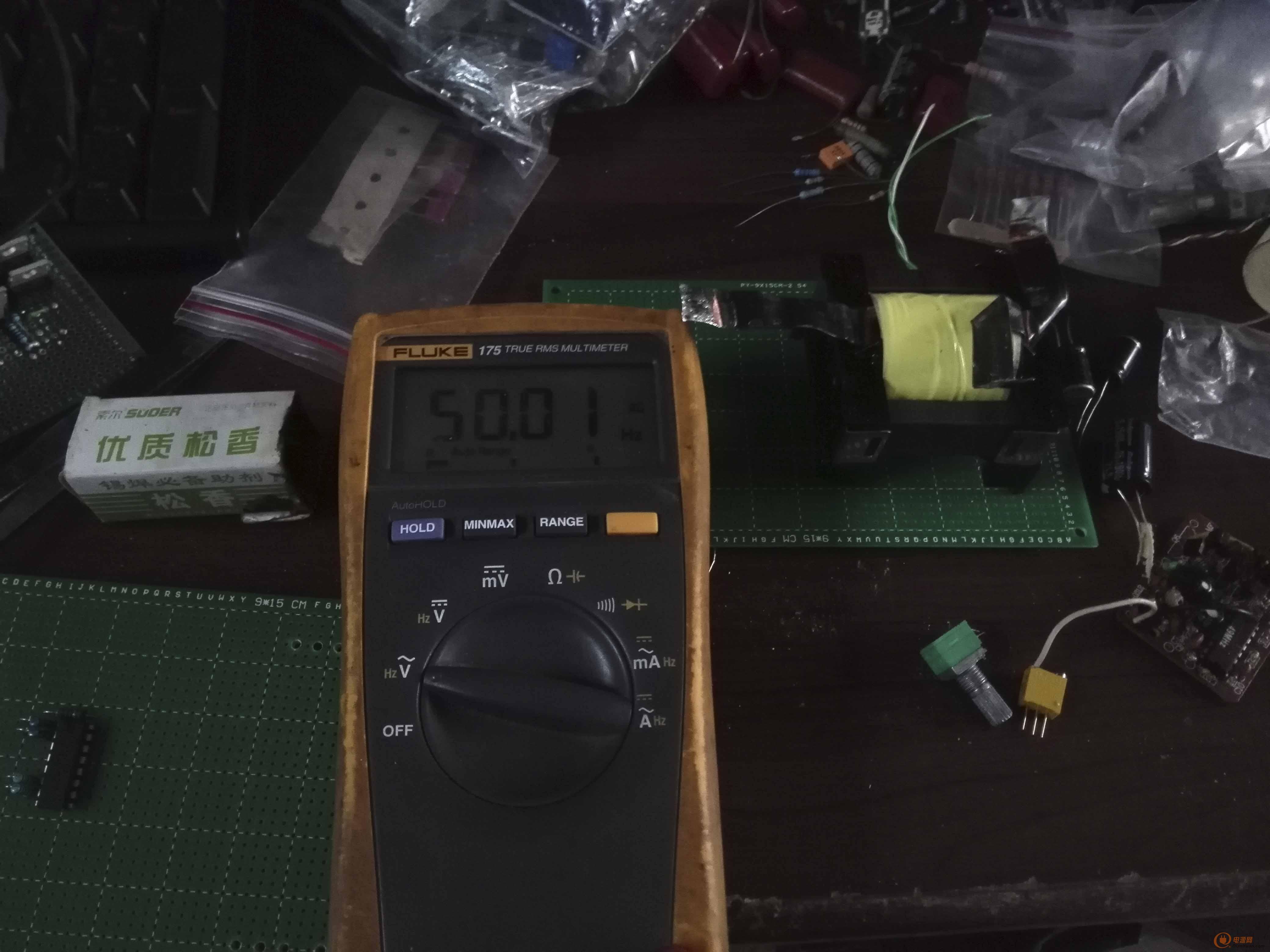

前級目前己制作完成，用ETD49的鐵芯，參數4+4T/90T，SG3525+TIP41/42圖騰，IRF2907的MOS。全是以前做剩下的下角料。在家里沒有示波器的情形下瞎做成的。幸好家里有只福錄克175B的萬用表，有頻率檔。嘿嘿。小高興下
沒有示波器的條件瞎做機機
全部回復(18)
正序查看
倒序查看

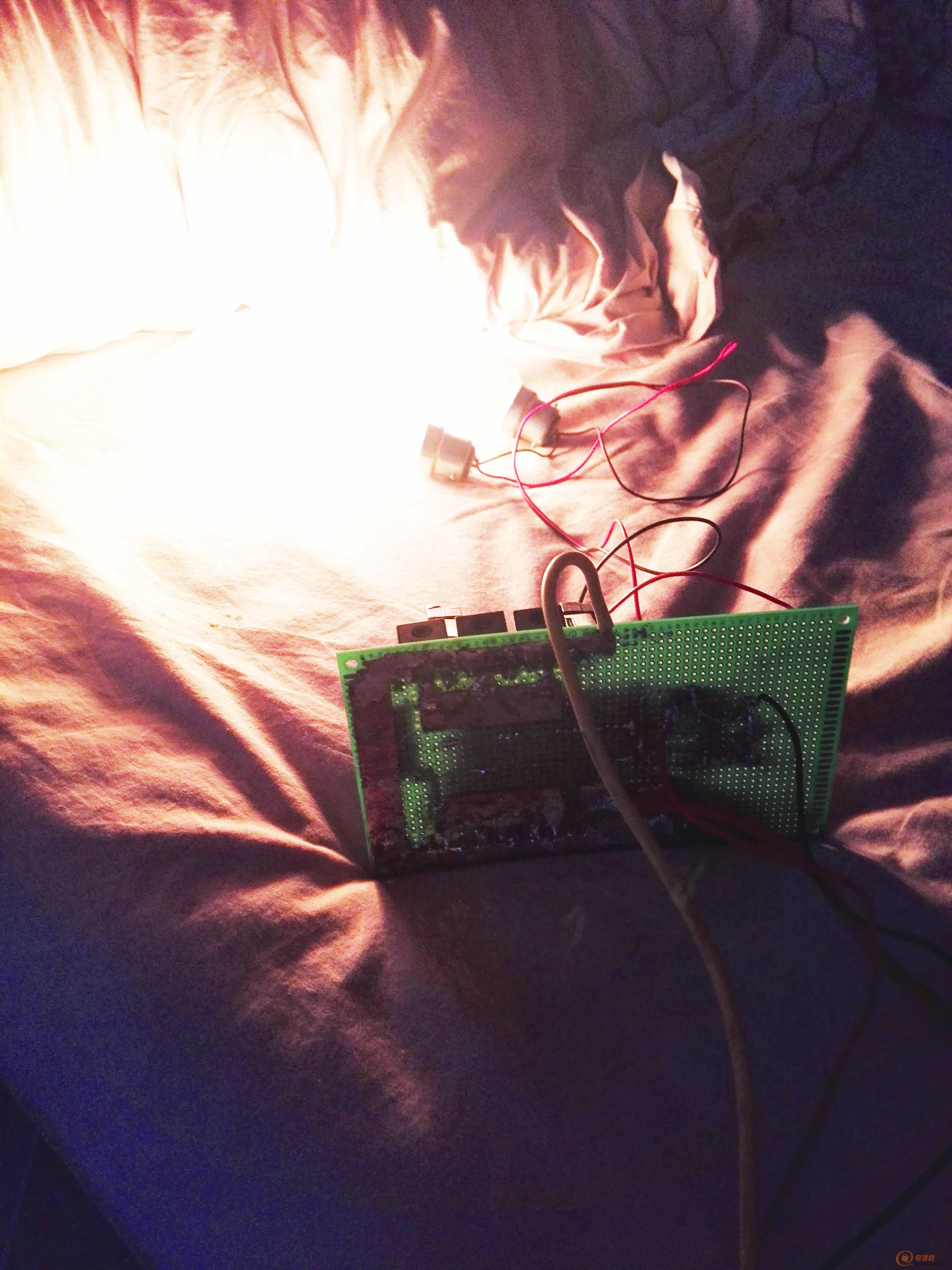

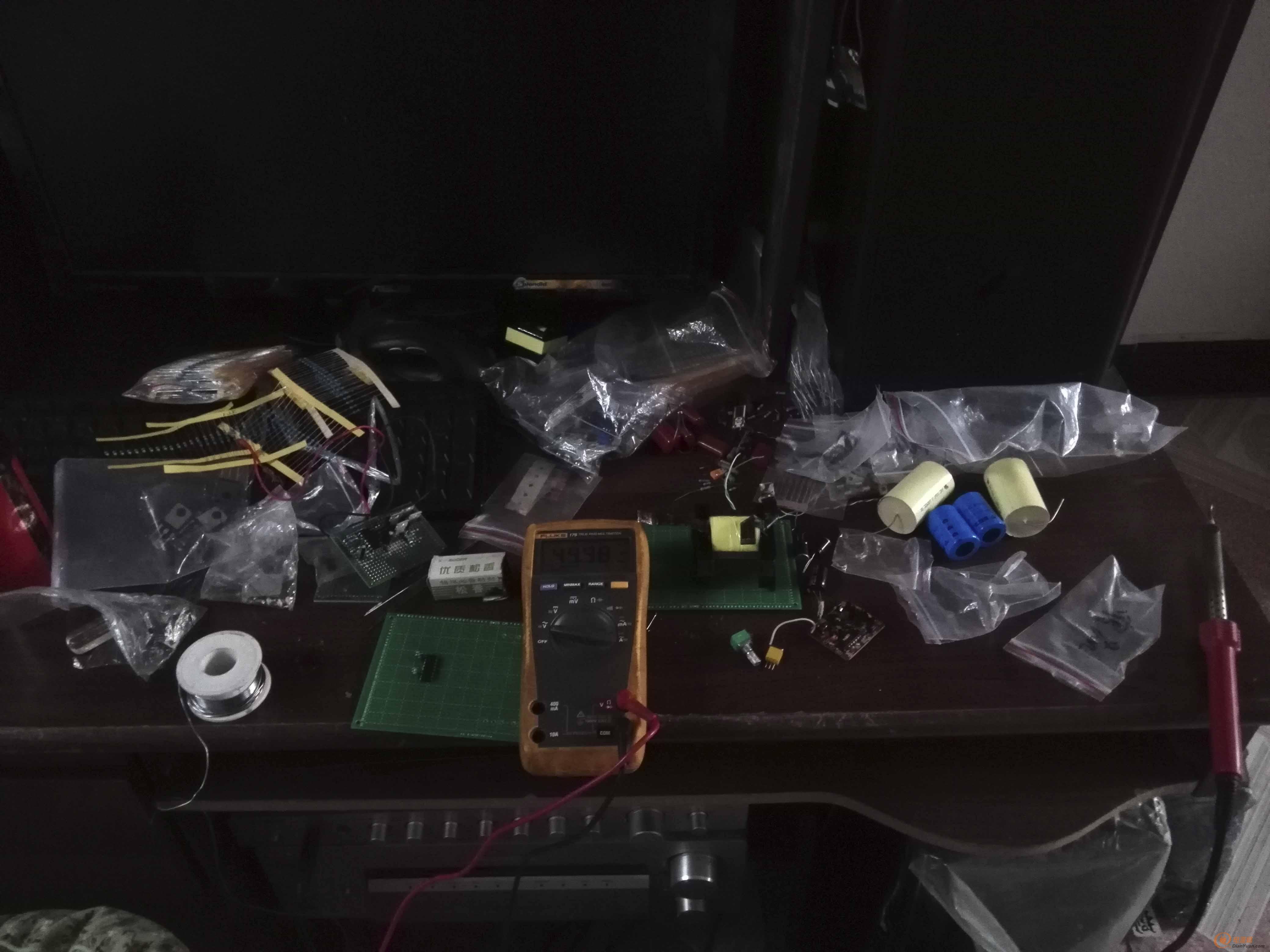

這是案發現場！電腦桌上搞定。

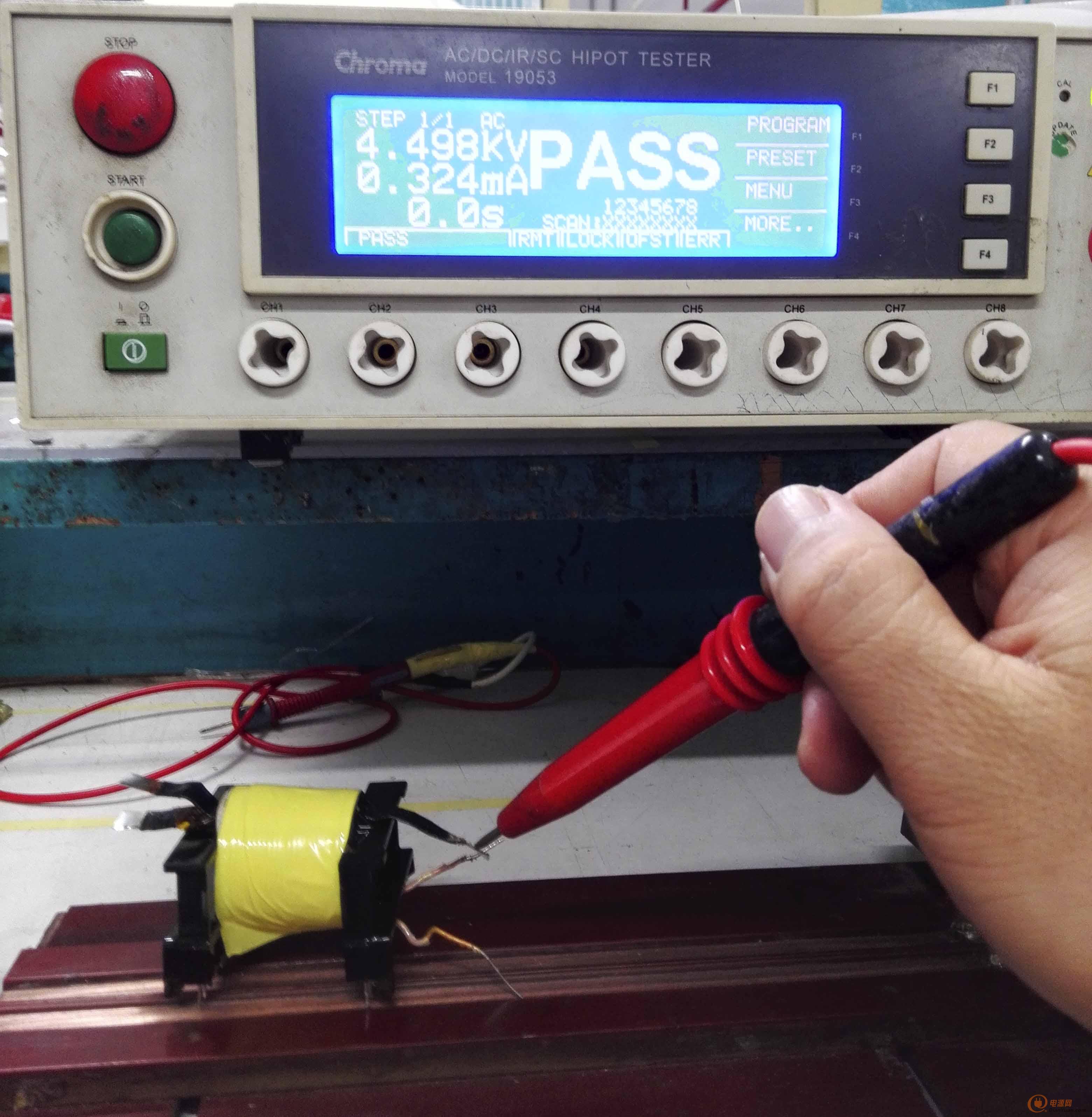

主變是朋友幫忙做滴！交代他用料盡量奢侈點。
這不是心里挖涼挖涼的節奏？
而且元件參數裕量很足。
@wenzhenmin168

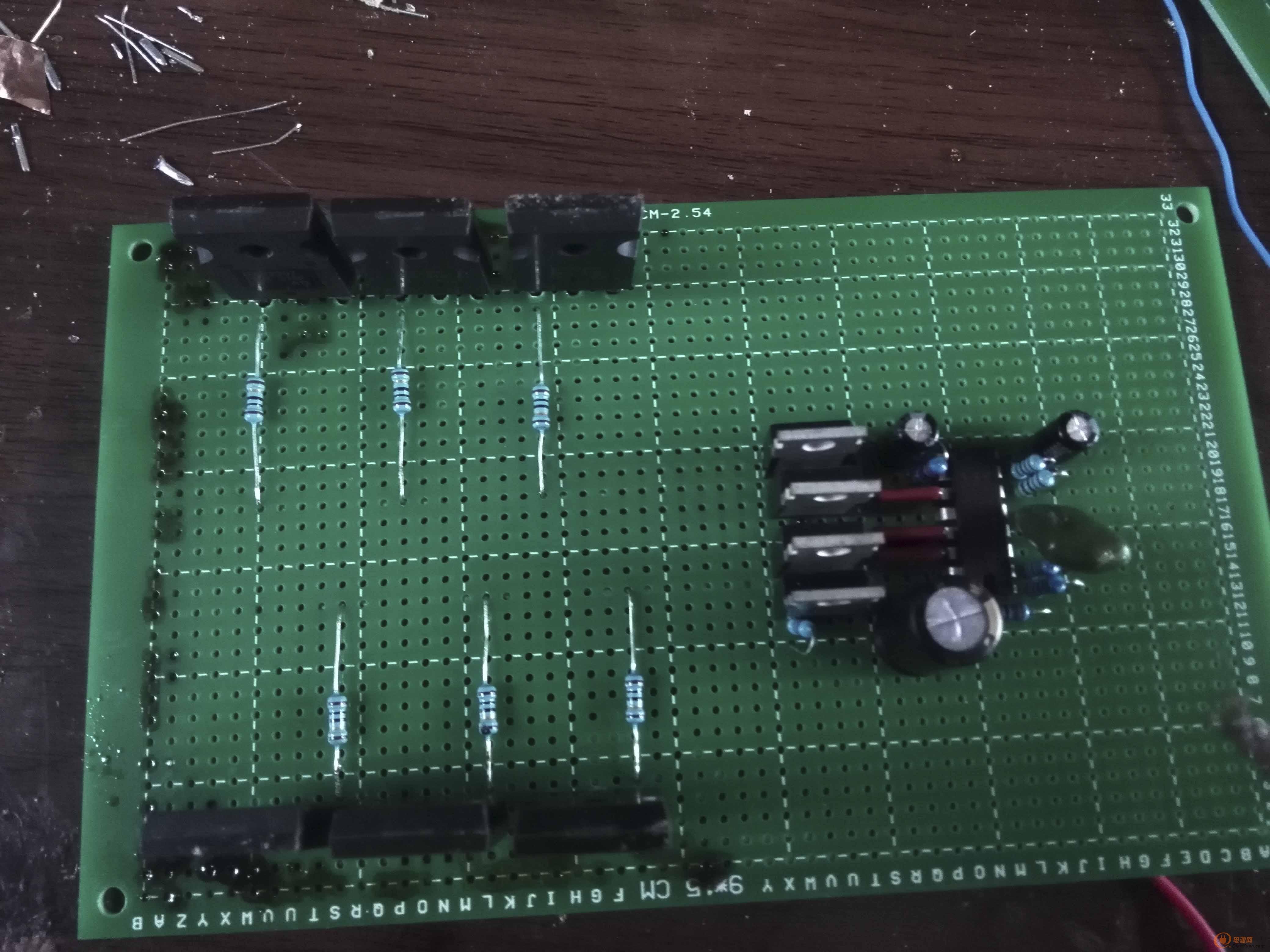

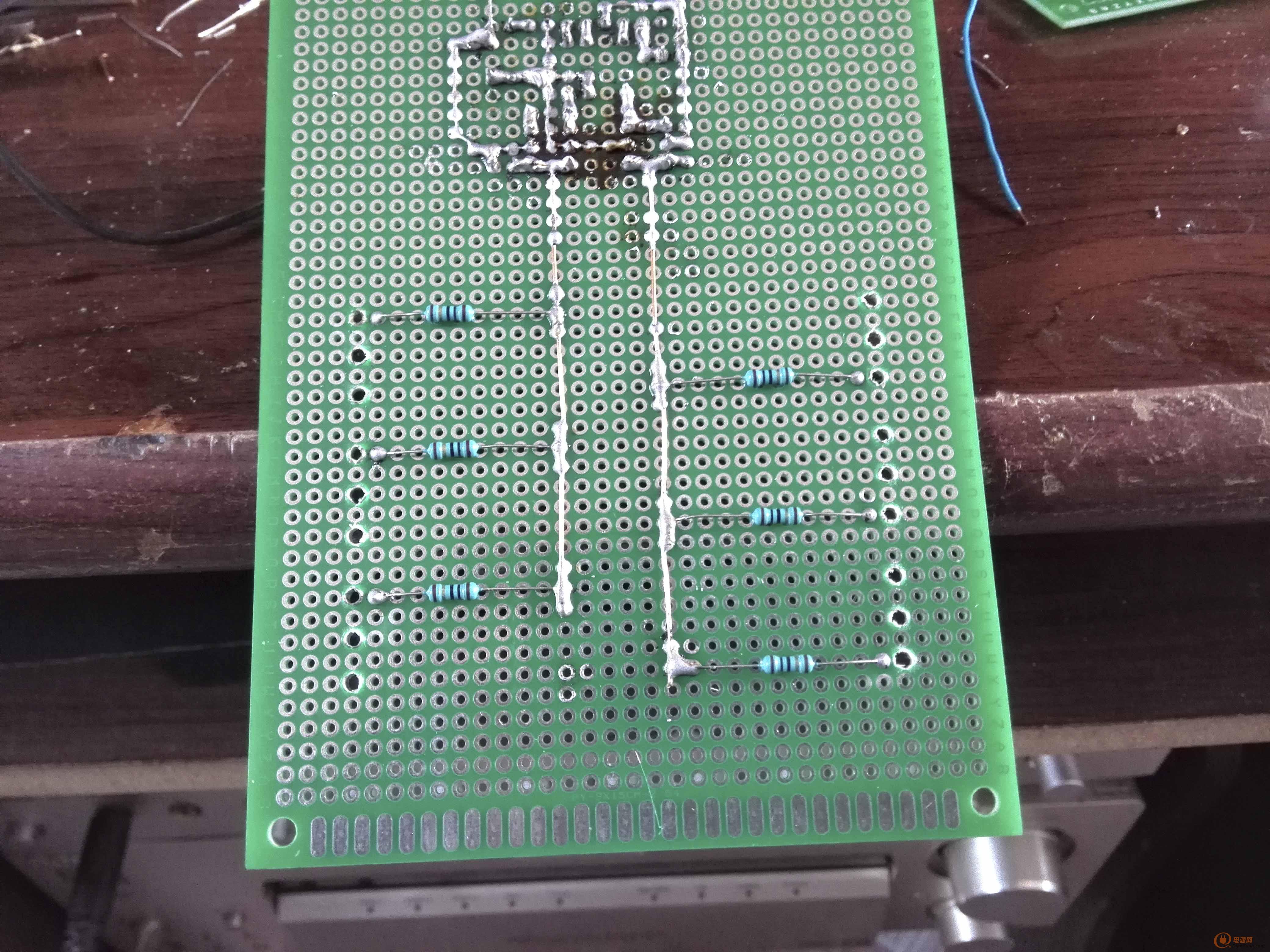

[圖片] 這是驅動板元件面。不過通電測試后，發現MOS有溫升，又改善了元件位置，并在MOSG極對地增加了10K的電阻。在變壓器正極輸入端增加RC吸收元件。[圖片]但是還是沒能改善MOS有溫升。IRF2907三對，負載才400W不會有溫升吧？只不過我通電測試時MOS上未加散熱片。

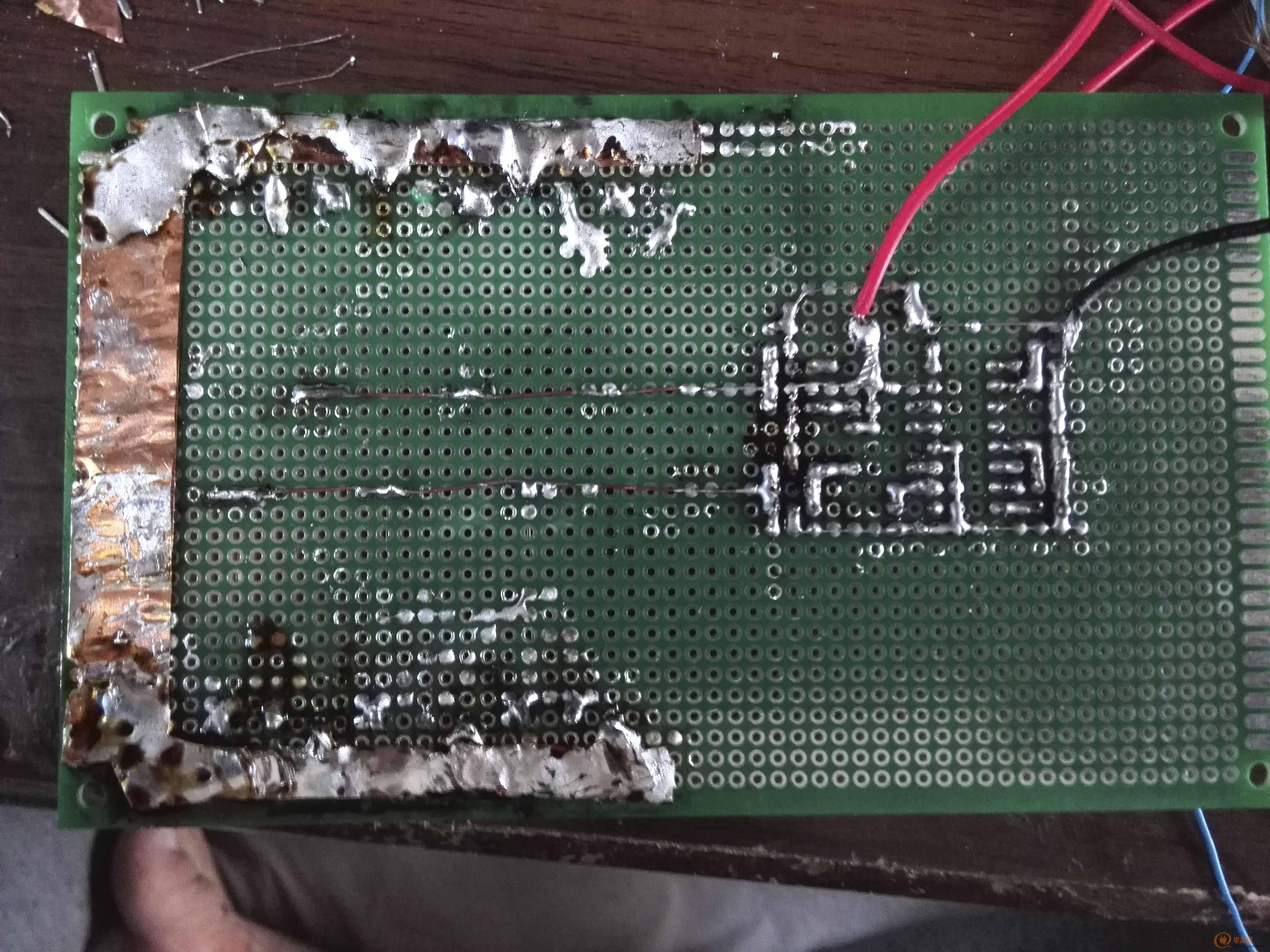

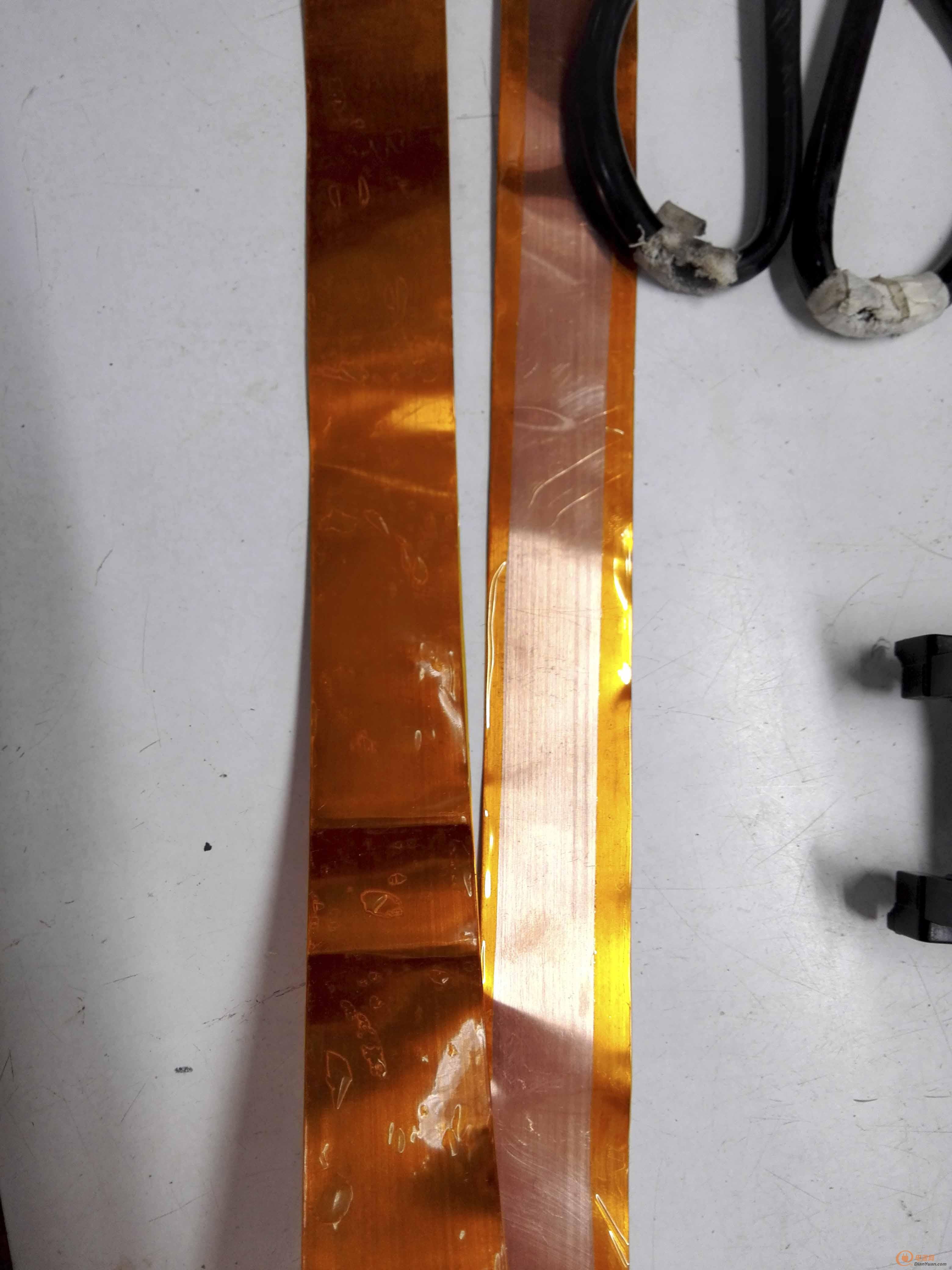

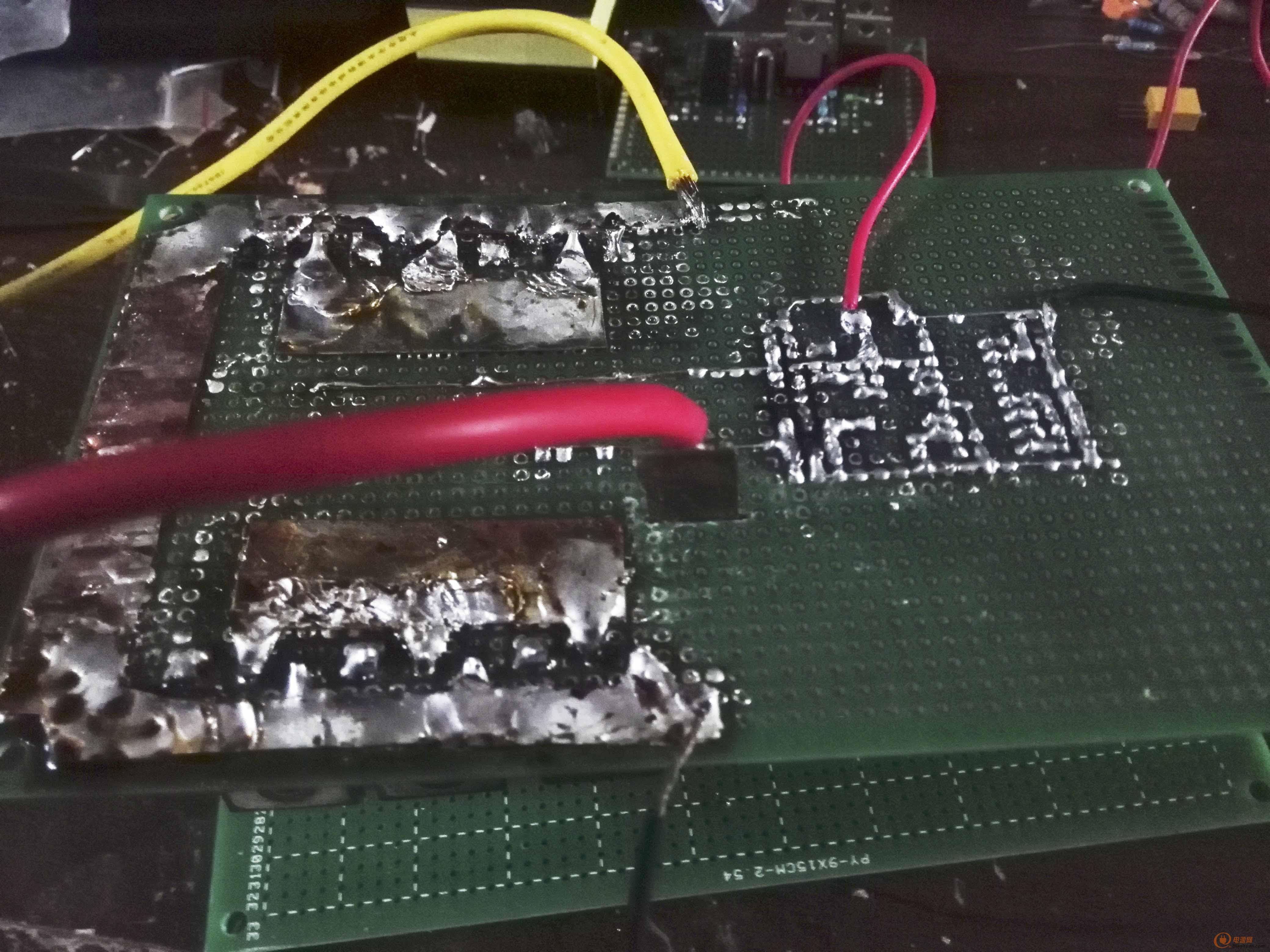

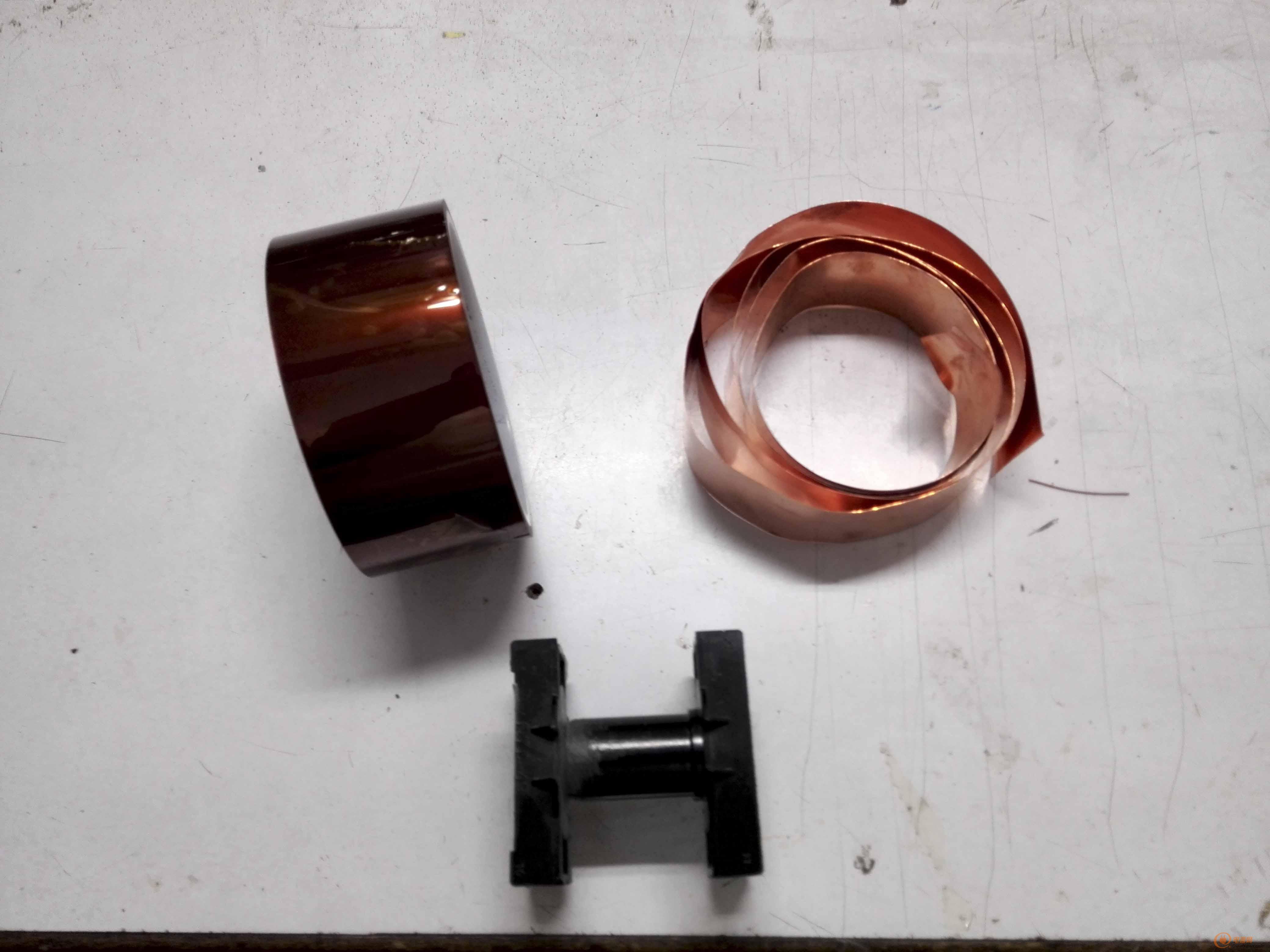

由于工作時，電流大。考慮到堆錫阻值有點大。所以用50W的電烙鐵勉強焊上了紫銅帶，減少DCR的值。提高
電魚機的效率！
0
回復
@wenzhenmin168

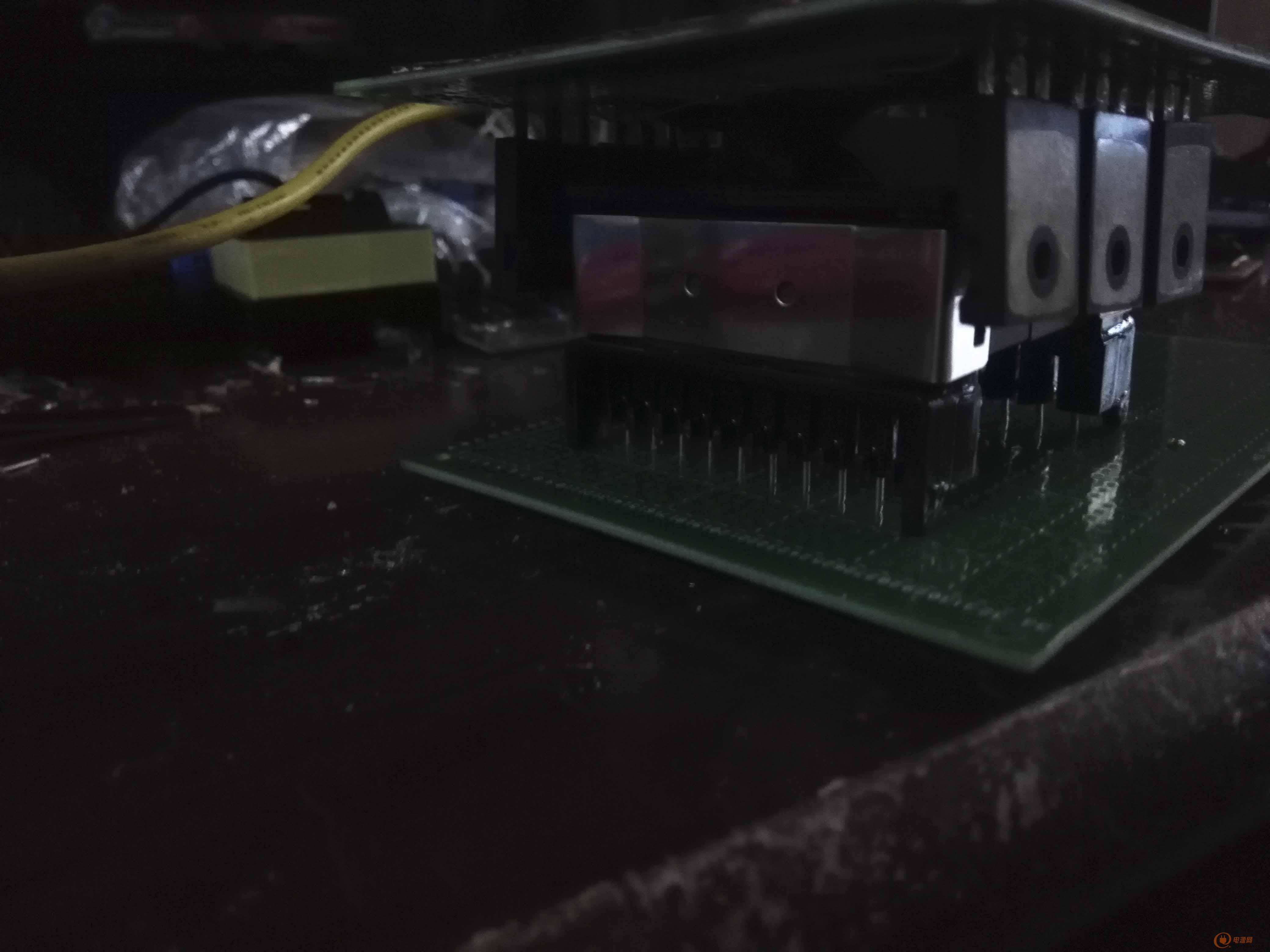

[圖片] 主變壓器與驅動板組合。

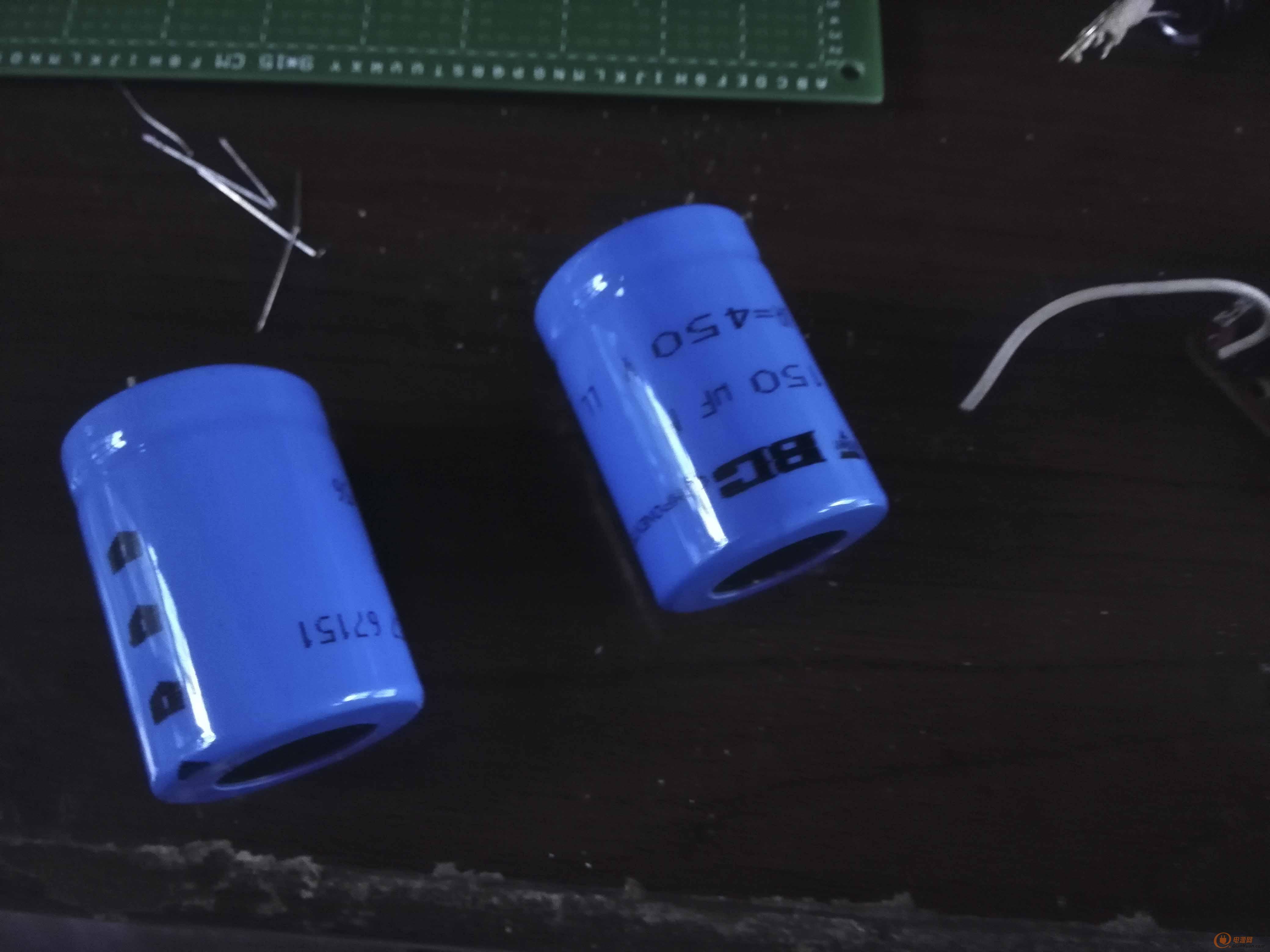

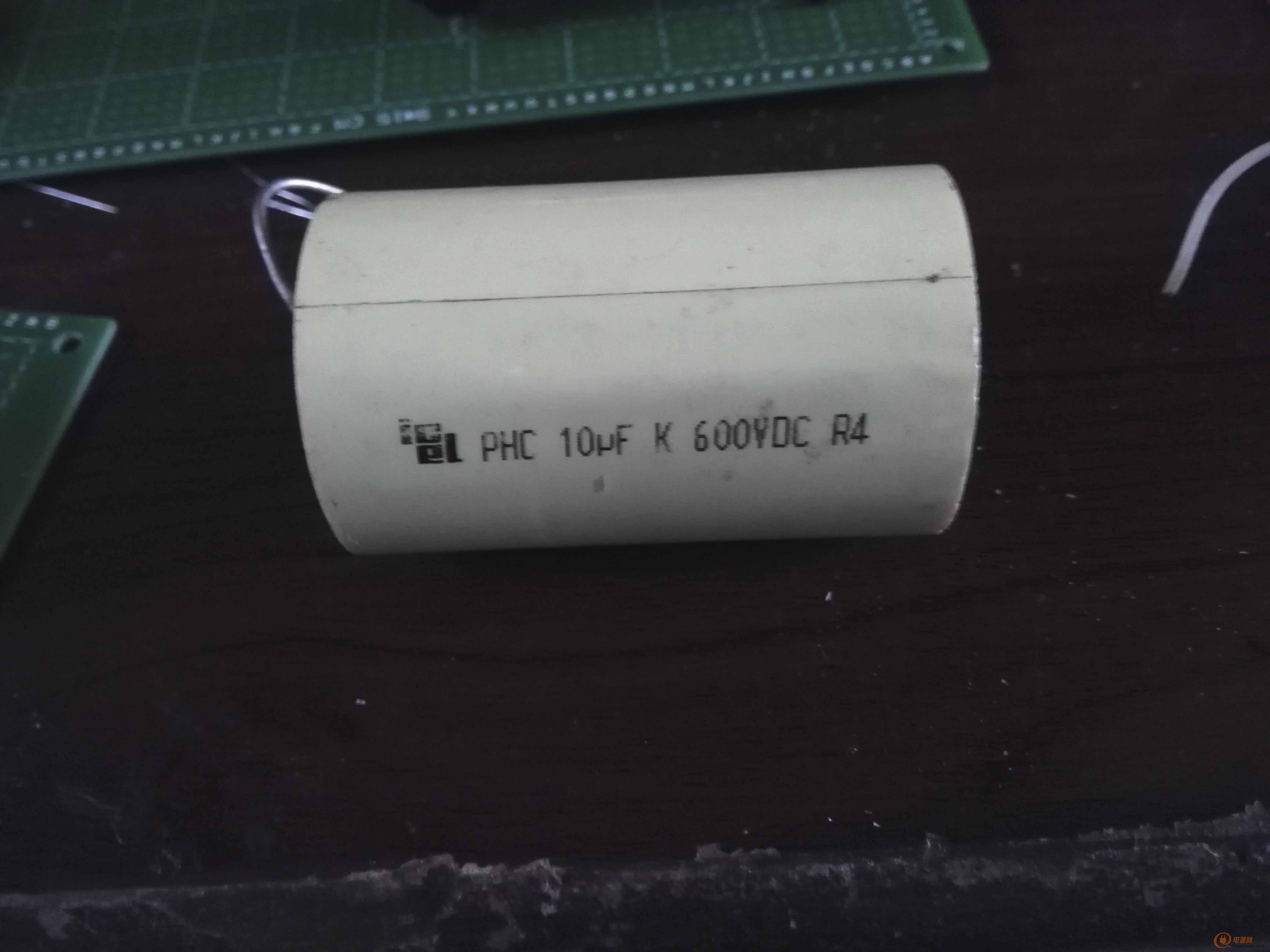

以上圖片是后期所需的一部分元件。規格用料很厚實
但是由于沒有示波器看波形。存在以下幾個方面的不足！請大神幫忙分析下MOS溫升出在哪里？
目前電路基本狀況：SG3525驅動部分13腳與15腳直接接上DC12V。TIP41/42的圖騰也是。3525部分濾電容用的是50V/1500UF。變壓器中間抽頭正極對地并接50V10000UF電解電容。驅動輸出11腳和14腳用無感電阻22歐接TIP41/42的基極。然后經10歐電阻送至三對IRF2907的G極。MOS的G極有接10K對地電阻。電路上有RC吸收電路（10歐+104絳綸電容組成）。主變參數為：4T+4T/90T，初級用紫銅帶30*0.8。次級用1.0三層絕緣線（不敢用多股線，怕受潮短路后燒機）
問題 1.通電后一分鐘后，沒加散熱片的IRF2907上溫升30度？以前用IRF3205就沒有這問題??！400W三對管子不會有溫升。難道TIP41/42的圖騰推不了三對IRF2907？？
2.如果是驅動不足！在這電路的基礎上怎么進行改善？調整驅動輸出電阻10歐的阻值/還是調整11腳/14腳IC輸出到TIP41/42圖騰的阻值，調整到多少比較合理？
以上沒有示波器，真心搞不定了。（變壓器漏感測過，不是很離譜
）
0
回復
@wenzhenmin168
[圖片][圖片][圖片][圖片] 以上圖片是后期所需的一部分元件。規格用料很厚實[圖片] 但是由于沒有示波器看波形。存在以下幾個方面的不足！請大神幫忙分析下MOS溫升出在哪里？ 目前電路基本狀況：SG3525驅動部分13腳與15腳直接接上DC12V。TIP41/42的圖騰也是。3525部分濾電容用的是50V/1500UF。變壓器中間抽頭正極對地并接50V10000UF電解電容。驅動輸出11腳和14腳用無感電阻22歐接TIP41/42的基極。然后經10歐電阻送至三對IRF2907的G極。MOS的G極有接10K對地電阻。電路上有RC吸收電路（10歐+104絳綸電容組成）。主變參數為：4T+4T/90T，初級用紫銅帶30*0.8。次級用1.0三層絕緣線（不敢用多股線，怕受潮短路后燒機） 問題 1.通電后一分鐘后，沒加散熱片的IRF2907上溫升30度？以前用IRF3205就沒有這問題?。?00W三對管子不會有溫升。難道TIP41/42的圖騰推不了三對IRF2907？？ 2.如果是驅動不足！在這電路的基礎上怎么進行改善？調整驅動輸出電阻10歐的阻值/還是調整11腳/14腳IC輸出到TIP41/42圖騰的阻值，調整到多少比較合理？ 以上沒有示波器，真心搞不定了。（變壓器漏感測過，不是很離譜[圖片]）
今天有大神在線么？幫忙分析下?。?img src="https://dianyuan-public.oss-cn-shenzhen.aliyuncs.com/statics/js/kindeditor/plugins/emoticons/images/44.gif" />
那位大神幫忙解決溫升的問題
0
回復
@wenzhenmin168
[圖片][圖片][圖片][圖片] 以上圖片是后期所需的一部分元件。規格用料很厚實[圖片] 但是由于沒有示波器看波形。存在以下幾個方面的不足！請大神幫忙分析下MOS溫升出在哪里？ 目前電路基本狀況：SG3525驅動部分13腳與15腳直接接上DC12V。TIP41/42的圖騰也是。3525部分濾電容用的是50V/1500UF。變壓器中間抽頭正極對地并接50V10000UF電解電容。驅動輸出11腳和14腳用無感電阻22歐接TIP41/42的基極。然后經10歐電阻送至三對IRF2907的G極。MOS的G極有接10K對地電阻。電路上有RC吸收電路（10歐+104絳綸電容組成）。主變參數為：4T+4T/90T，初級用紫銅帶30*0.8。次級用1.0三層絕緣線（不敢用多股線，怕受潮短路后燒機） 問題 1.通電后一分鐘后，沒加散熱片的IRF2907上溫升30度？以前用IRF3205就沒有這問題??！400W三對管子不會有溫升。難道TIP41/42的圖騰推不了三對IRF2907？？ 2.如果是驅動不足！在這電路的基礎上怎么進行改善？調整驅動輸出電阻10歐的阻值/還是調整11腳/14腳IC輸出到TIP41/42圖騰的阻值，調整到多少比較合理？ 以上沒有示波器，真心搞不定了。（變壓器漏感測過，不是很離譜[圖片]）
驅動電阻用小點試試
0
回復
@wenzhenmin168
[圖片][圖片][圖片][圖片] 以上圖片是后期所需的一部分元件。規格用料很厚實[圖片] 但是由于沒有示波器看波形。存在以下幾個方面的不足！請大神幫忙分析下MOS溫升出在哪里？ 目前電路基本狀況：SG3525驅動部分13腳與15腳直接接上DC12V。TIP41/42的圖騰也是。3525部分濾電容用的是50V/1500UF。變壓器中間抽頭正極對地并接50V10000UF電解電容。驅動輸出11腳和14腳用無感電阻22歐接TIP41/42的基極。然后經10歐電阻送至三對IRF2907的G極。MOS的G極有接10K對地電阻。電路上有RC吸收電路（10歐+104絳綸電容組成）。主變參數為：4T+4T/90T，初級用紫銅帶30*0.8。次級用1.0三層絕緣線（不敢用多股線，怕受潮短路后燒機） 問題 1.通電后一分鐘后，沒加散熱片的IRF2907上溫升30度？以前用IRF3205就沒有這問題啊！400W三對管子不會有溫升。難道TIP41/42的圖騰推不了三對IRF2907？？ 2.如果是驅動不足！在這電路的基礎上怎么進行改善？調整驅動輸出電阻10歐的阻值/還是調整11腳/14腳IC輸出到TIP41/42圖騰的阻值，調整到多少比較合理？ 以上沒有示波器，真心搞不定了。（變壓器漏感測過，不是很離譜[圖片]）
買個二手的CRT的20M的要不了多少錢的我2011年買了個包快到深圳280利達的，去年買了個SS7610、100M的加物流700機子至少85新，估計現在20M的也就200多點就搞定了就是體積大了點,175表真的不錯的，我的179還鎖在抽屜里呢，不舍得用啊，希望樓主的機機早點做好
