1，方案概述BP3135 是一款高精度原邊反饋的LED 恒流驅動芯片。芯片工作在電感電流斷續模式， 適用于85Vac~265Vac 全范圍輸入電壓、功率<7W 的反激式隔離LED 恒流電源。BP3135 芯片內部集成650V 功率開關，采用原邊反饋模式，無需次級反饋電路，也無需補償電路，只需要極少的外圍元件即可實現優異的恒流特性。采用專利的驅動和電流檢測方式，芯片的工作電流極低，無需變壓器輔助繞組檢測和供電，進一步減少外圍元器件，極大的節約了系統成本和體積。BP3135 芯片內帶有高精度的電流采樣電路，同時采用了專利的恒流控制技術，可實現高精度的LED 恒流輸出和優異的線電壓調整率。通過調整外部電阻可精確控制LED 開路電壓。BP3135 具有多重保護功能，包括LED 開路/短路保護，CS 電阻短路保護，欠壓保護，芯片溫度過熱調節等。
2，方案品牌：上海晶豐明源
3，特點：
內部集成650V 功率管?
原邊反饋恒流控制，無需次級反饋電路?
無需變壓器輔助繞組檢測和供電?
LED 開路電壓可通過外部電阻調整?
芯片超低工作電流?
寬輸入電壓?
±4% LED 輸出電流精度?
LED 短路/開路保護?
CS 電阻短路保護?
芯片供電欠壓保護?
過熱調節功能?
采用SOP-8 封裝
4 方案規格：
SOP-8
5應用范圍?
GU10 LED 射燈?
LED 球泡燈?
其它LED 照明

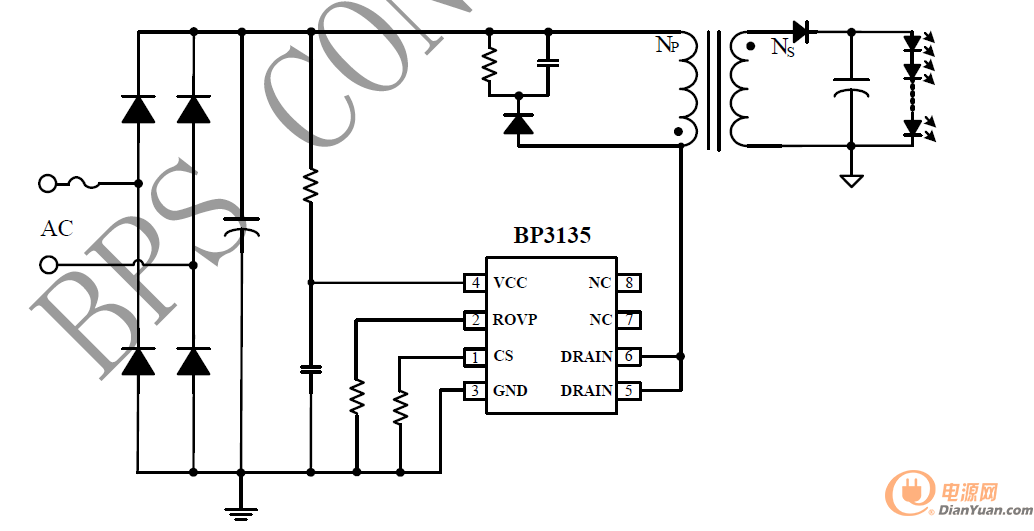

5 電器原理圖：

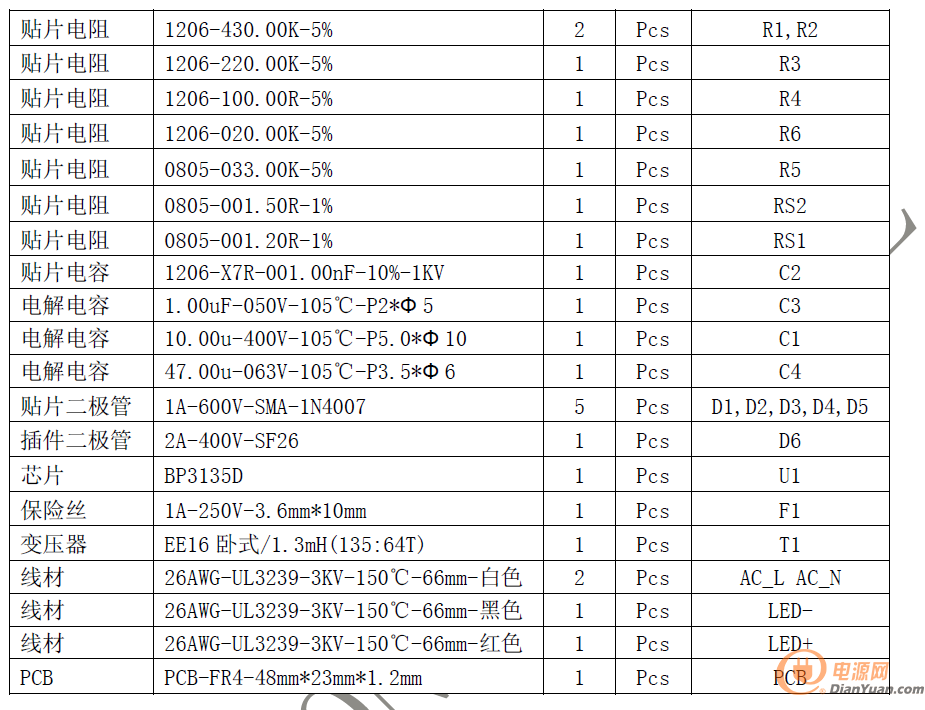

7 材料清單：
8 聯系方式：
BP一級代理弘雷電子李先生：18279005901，QQ：2355657199
咨詢?cè)敿?xì)信息，和資料，歡迎來電
