1.方案名稱：BP9912A
2.方案品牌：上海晶豐明源
3.方案特點：體積小，成本低，方便生產
4.方案規格：TO-92
5.方案應用范圍：LED燈具

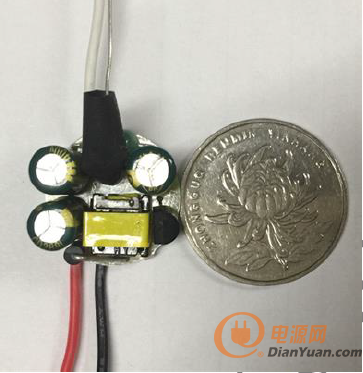

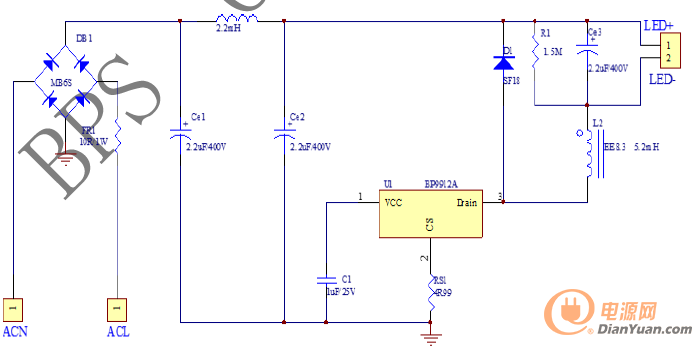

6.應用原理圖和實物圖“

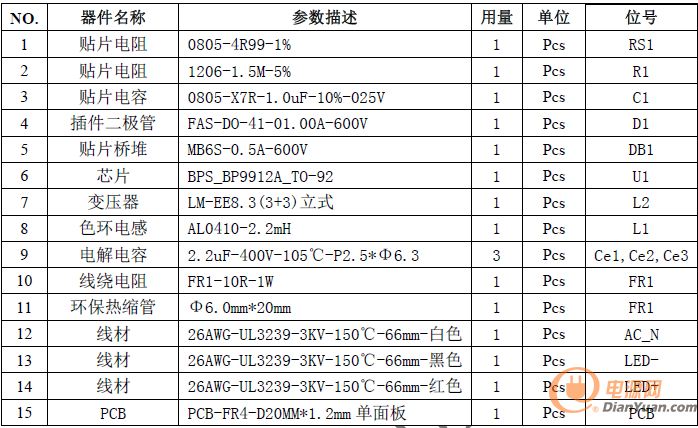

7.材料清單：
8聯系方式：
晶豐明源一級代理弘雷電子李工：18279005901,qq：2355657199
【2015年收編】晶豐推出9W驅動方案，成本1.1，替代阻容降壓方案
全部回復(52)
正序查看
倒序查看
@coldkey
這款ic的頻率最高做到多少KHZ
這個不是頻率來衡量的，是用最小退磁時間來調試的
BP9912A 設置了系統的最小退磁時間和最大退磁時間，分別為2.5us 和300us。由tOFF的計算公式可知，如果電感量很小時，tOFF 很可能會小于芯片的最小退磁時間，系統就會進入電感電流斷續模式，LED 輸出電流會背離設計值；而當電感量很大時，tOFF又可能會超出芯片的最大退磁時間，這時系統就會進入電感電流連續模式，輸出LED 電流同樣也會背離設計值。所以選擇合適的電感值很重要。需要了解進一步的資料可以聯系我，
0
回復
@forest李
這個不是頻率來衡量的，是用最小退磁時間來調試的BP9912A設置了系統的最小退磁時間和最大退磁時間，分別為2.5us和300us。由tOFF的計算公式可知，如果電感量很小時，tOFF很可能會小于芯片的最小退磁時間，系統就會進入電感電流斷續模式，LED輸出電流會背離設計值；而當電感量很大時，tOFF又可能會超出芯片的最大退磁時間，這時系統就會進入電感電流連續模式，輸出LED電流同樣也會背離設計值。所以選擇合適的電感值很重要。需要了解進一步的資料可以聯系我，
恩
0
回復
@forest李
這個不是頻率來衡量的，是用最小退磁時間來調試的BP9912A設置了系統的最小退磁時間和最大退磁時間，分別為2.5us和300us。由tOFF的計算公式可知，如果電感量很小時，tOFF很可能會小于芯片的最小退磁時間，系統就會進入電感電流斷續模式，LED輸出電流會背離設計值；而當電感量很大時，tOFF又可能會超出芯片的最大退磁時間，這時系統就會進入電感電流連續模式，輸出LED電流同樣也會背離設計值。所以選擇合適的電感值很重要。需要了解進一步的資料可以聯系我，
這個波形怎么測試？
