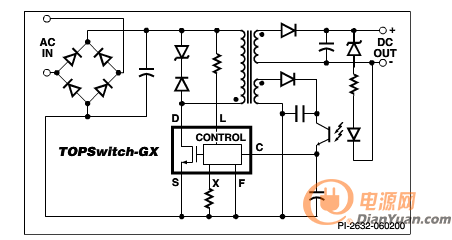

最近在設計一個電源的時候，用到了PI的TOP244，電源輸入電壓為交流127V標稱值的75%~110%(即95V~140V)，輸出電壓的紋波電壓不應超過直流輸出電壓12V的5%。根據要求，本文采用TOP244Y開關電源芯片，在高頻開關電源的基礎上，外加過壓保護電路、過流保護電路，設計了新型的12V本質安全型電源(最高開路電壓12.4V最大短路電流150mA)。下圖是PI的參考設計。

我通過開關電源電路將交流電127V轉變成直流電23V。交流電經過整流、濾波，成為紋波較大的直流電，通過高頻變壓器、開關電源芯片TOP244Y得到23V的直流電。在我的過流保護這里出現了問題。

    U7為三端集成穩壓器78L08，通過R37、R39得到一個設定好的電壓閾值。將取樣電壓和預先設定好的電壓閾值進行比較： 取樣電壓輸入到U5的4腳反相輸入端，閾值電壓接U5的5腳同相輸入端，若取樣電壓高于設置好的閾值電壓，U5的2腳輸出低電平，產生下降沿脈沖觸發單穩態觸發器U9，產生暫穩態，輸出高電平，導通MOS管Q8，圖中的電流源N1產生的控制電流灌入地，則T6、T7關斷，斷開輸出，實現過流保護。 這個暫穩態狀態不知道能否進一步優化呢。。
