求教saber仿真中MCT的用法

用MCT仿飽和電感。

1

11

3

4

5

14v2

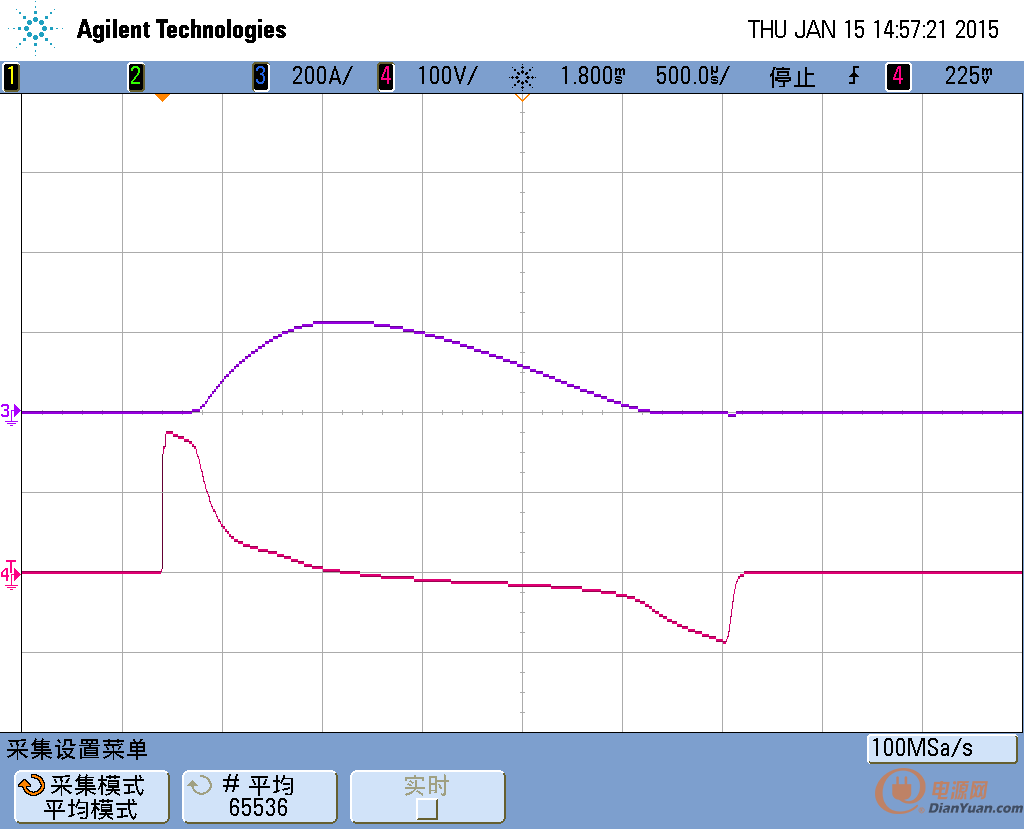

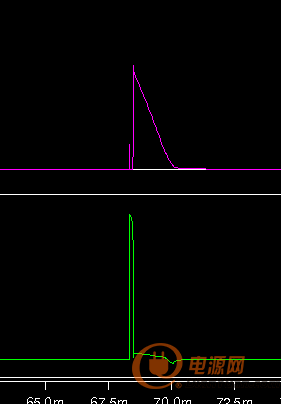

這是實測的電感端的電壓和電流圖。前幾張是仿真的圖。為啥仿真和實測差這么多,是不是我對電感用MCT來設置有問題呢?請大蝦們指教。前面的貼中有看到MCT磁化曲線可用上傳圖片進行描點,能否把具體的操作貼個圖給我,謝謝!
全部回復(4)
正序查看
倒序查看
2015-07-30 10:07

已經被添加到社區經典圖庫嘍
http://www.e-ticket.cn/bbs/classic/
0
回復
leepzh
LV.1
3
2015-07-30 12:22
@電源網-fqd
已經被添加到社區經典圖庫嘍http://www.e-ticket.cn/bbs/classic/
為啥仿真和實測的波形差這么多呢?哪的問題。軍長幫我解決下,謝謝!
0
回復
2015-08-01 07:49
@leepzh
為啥仿真和實測的波形差這么多呢?哪的問題。軍長幫我解決下,謝謝!

兄弟,從你提供的情況來看:

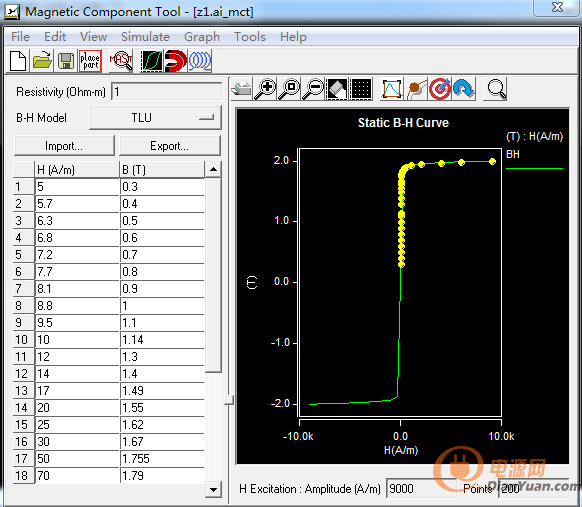

第一點:磁化曲線擬合,你是用TLU方法來搞定的,你可以查查你電感用的磁芯材料,然后用廠家的磁化曲線,是100KHz條件下測試的磁化曲線哦,擬合流程,就是導入圖像,邊角設定,坐標設定,描點,然后手動和自動調整擬合曲線這幾個步驟。TLU方式是幾個方法之一,但是它的仿真精確效果肯定不是最好的。但它能給你提供一個趨勢,從最終結果看,波形變化趨勢是給仿出來了,就是沒看到你實測示波器上的坐標,沒能對實際的測量數據進行比對。

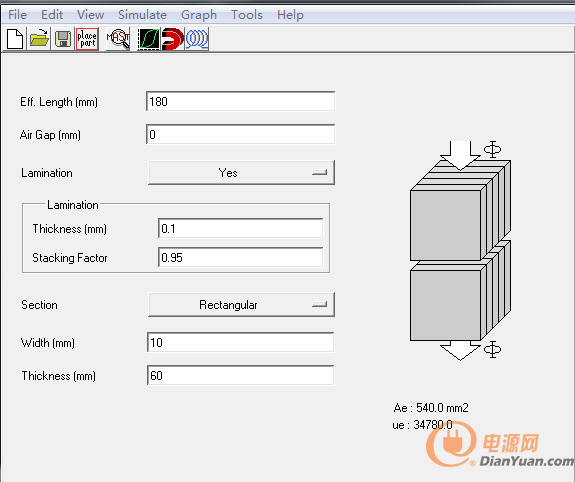

第二點:磁路參數設置的時候,你選擇的Lamination層疊結構,確認一下是否需要層疊還是手誤。這個也是影響你磁導率參數的。

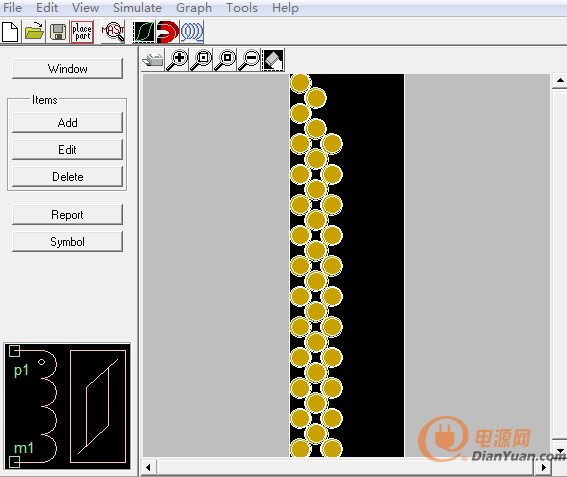

第三點:看不到你線圈設置的參數,不過這個都不是問題。因?yàn)槿绻悴皇菍?duì)耐壓值特別在意的話,一般都是不是問題。

0
回復
leepzh
LV.1
5
2015-08-15 09:15
@奮斗的牛頭怪
兄弟,從你提供的情況來看:第一點:磁化曲線擬合,你是用TLU方法來搞定的,你可以查查你電感用的磁芯材料,然后用廠家的磁化曲線,是100KHz條件下測試的磁化曲線哦,擬合流程,就是導入圖像,邊角設定,坐標設定,描點,然后手動和自動調整擬合曲線這幾個步驟。TLU方式是幾個方法之一,但是它的仿真精確效果肯定不是最好的。但它能給你提供一個趨勢,從最終結果看,波形變化趨勢是給仿出來了,就是沒看到你實測示波器上的坐標,沒能對實際的測量數據進行比對。第二點:磁路參數設置的時候,你選擇的Lamination層疊結構,確認一下是否需要層疊還是手誤。這個也是影響你磁導率參數的。第三點:看不到你線圈設置的參數,不過這個都不是問題。因?yàn)槿绻悴皇菍?duì)耐壓值特別在意的話,一般都是不是問題。
謝謝,我的磁芯材料是硅鋼片,工作頻率為工頻。實測的圖中電流(蘭色的那個波形)和仿真的差的大了。
