IGBT半橋驅動M57959L電路

第一次發帖，畫了一塊IGBT驅動電路，請各位大俠指正

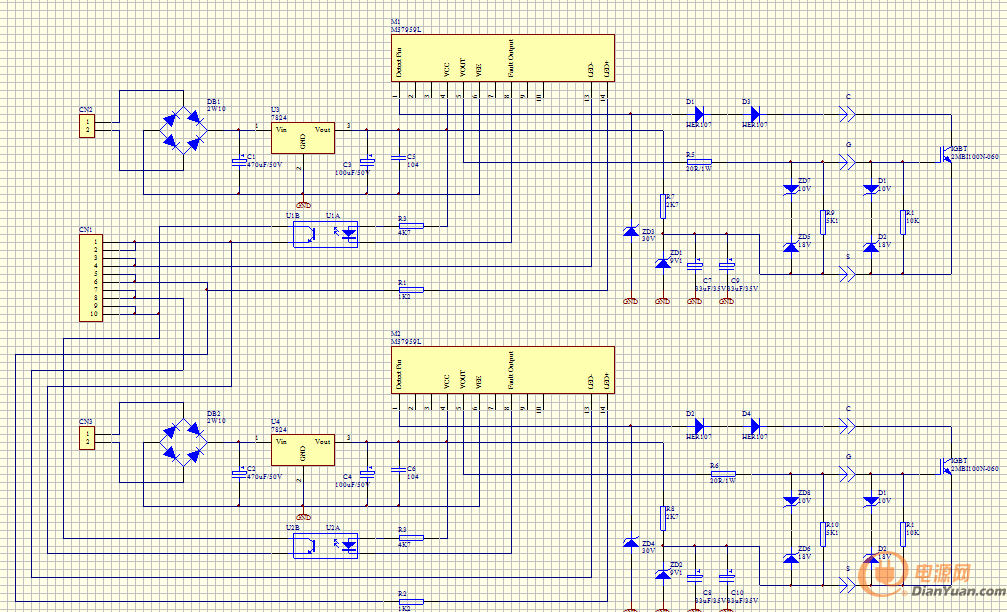

參考原理圖

QQ截圖20150807154633

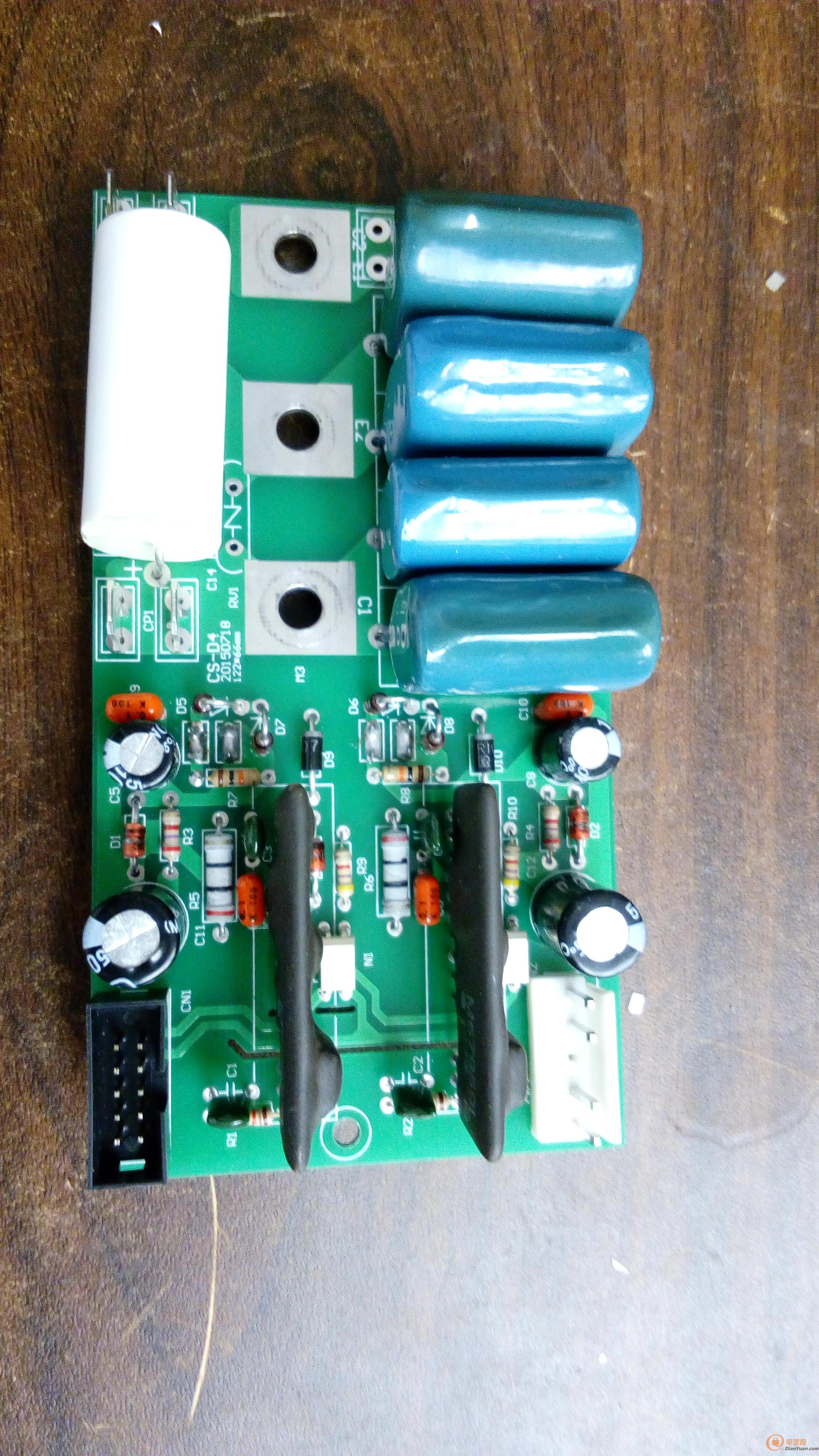

 實物圖

IMG_20150806_162204



全部回復(13)
正序查看
倒序查看
lijhsc
LV.1
2
2015-08-10 12:34

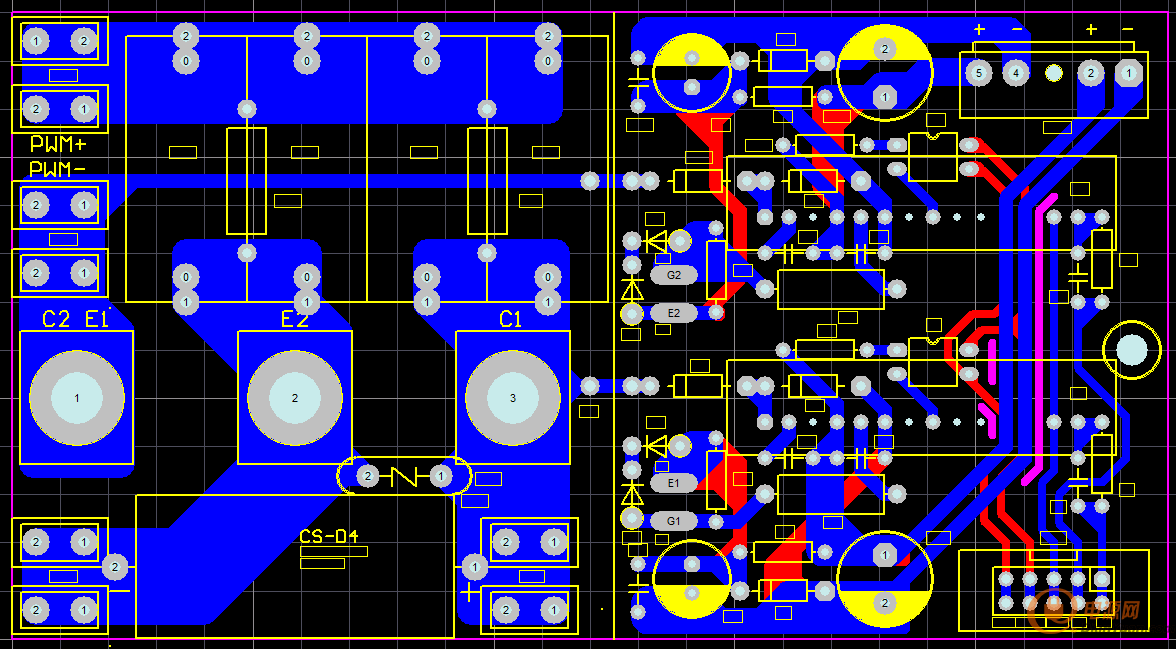

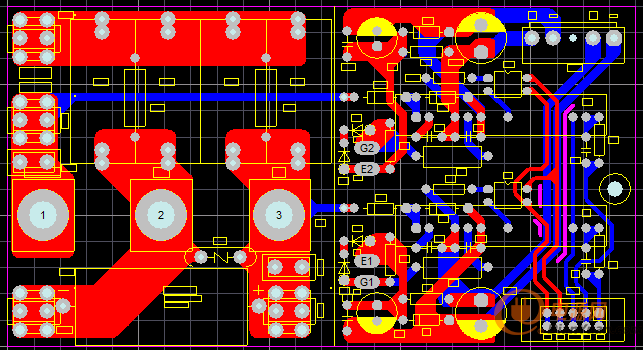

更改了下PCB讓接線用PCB接線端子



0
回復
Rachelmi
LV.9
3
2015-08-10 17:51
大家都來看看啊，有沒有什么思路的呢也說說唄
0
回復
2015-08-12 09:45
已經被添加到社區經典圖庫嘍
http://www.e-ticket.cn/bbs/classic/
0
回復
2015-08-13 19:47
M57959L多少錢一片？這是帶負壓驅動的嗎？
0
回復
Rachelmi
LV.9
6
2015-08-14 11:08
@東城立昇
M57959L多少錢一片？這是帶負壓驅動的嗎？
我看不一定呢
0
回復
lijhsc
LV.1
7
2015-08-19 10:59
@東城立昇
M57959L多少錢一片？這是帶負壓驅動的嗎？

十幾塊左右，是的，用分壓電路做負壓,咋沒人指出這個該注意的地方呢？

0
回復
Rachelmi
LV.9
8
2015-08-19 11:09
@lijhsc
十幾塊左右，是的，用分壓電路做負壓,咋沒人指出這個該注意的地方呢？
那該怎么改
0
回復
lijhsc
LV.1
9
2015-08-19 11:10
@Rachelmi
那該怎么改
改那里？已經是電阻分壓的負壓驅動了呀？
0
回復
Rachelmi
LV.9
10
2015-08-19 11:47
@lijhsc
改那里？已經是電阻分壓的負壓驅動了呀？
看錯了
0
回復
2015-08-19 19:30
@lijhsc
改那里？已經是電阻分壓的負壓驅動了呀？

你確定IGBT驅動在關斷時有負電壓？用萬用表是可以直觀看見的。

照你說模塊本身是不帶負壓的吧？

0
回復
lijhsc
LV.1
12
2015-08-20 13:09
@東城立昇
你確定IGBT驅動在關斷時有負電壓？用萬用表是可以直觀看見的。照你說模塊本身是不帶負壓的吧？
模塊本身不帶的
0
回復
Rachelmi
LV.9
13
2015-08-24 11:29
@lijhsc
模塊本身不帶的
恩恩
0
回復
2018-05-29 15:53
@東城立昇
M57959L多少錢一片？這是帶負壓驅動的嗎？
這個不帶負壓，需要提供正負壓電源才可以用。
0
回復
