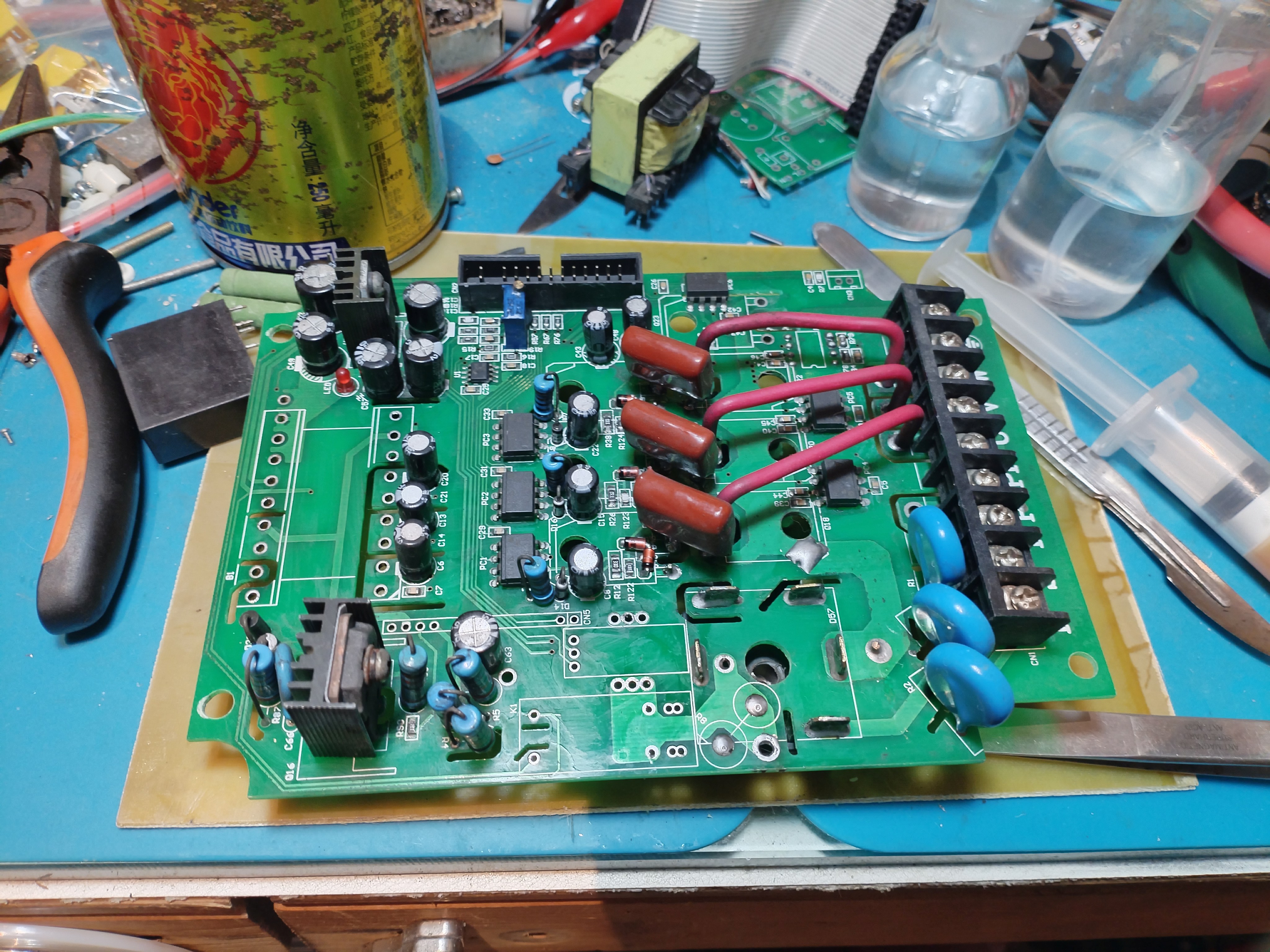

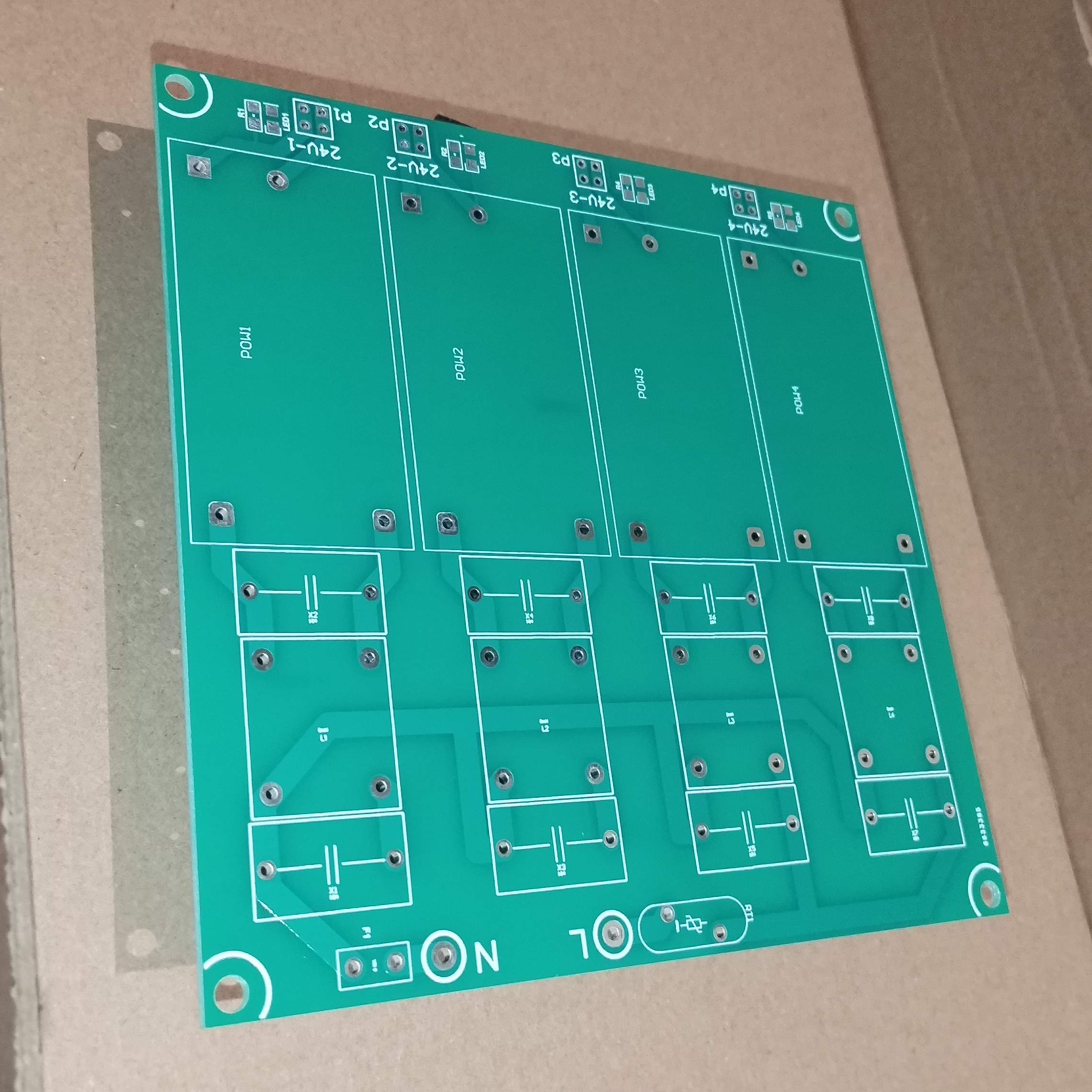

根據后級繪制了電路圖。先把容易畫好的電源板子畫出來打樣：

四組輸出，共用一個220V供電，輸出帶指示燈，四角四個3.5mm的孔。用于安裝固定螺絲，方便測試，以免底板零件意外碰到桌子上的金屬物品。我桌子比較亂，很多零件和線頭的，四角的孔已經成了打樣的習慣啦。

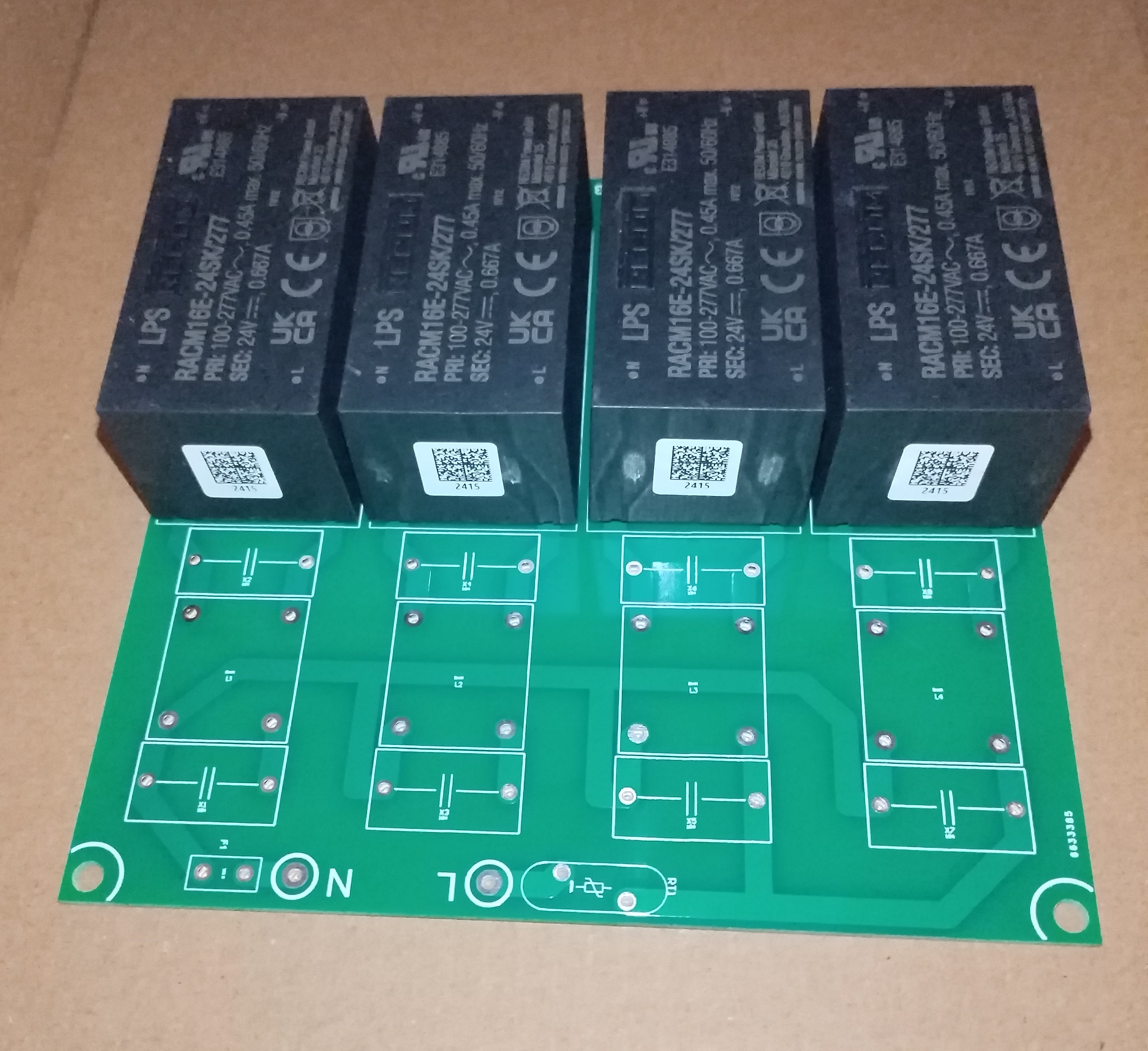

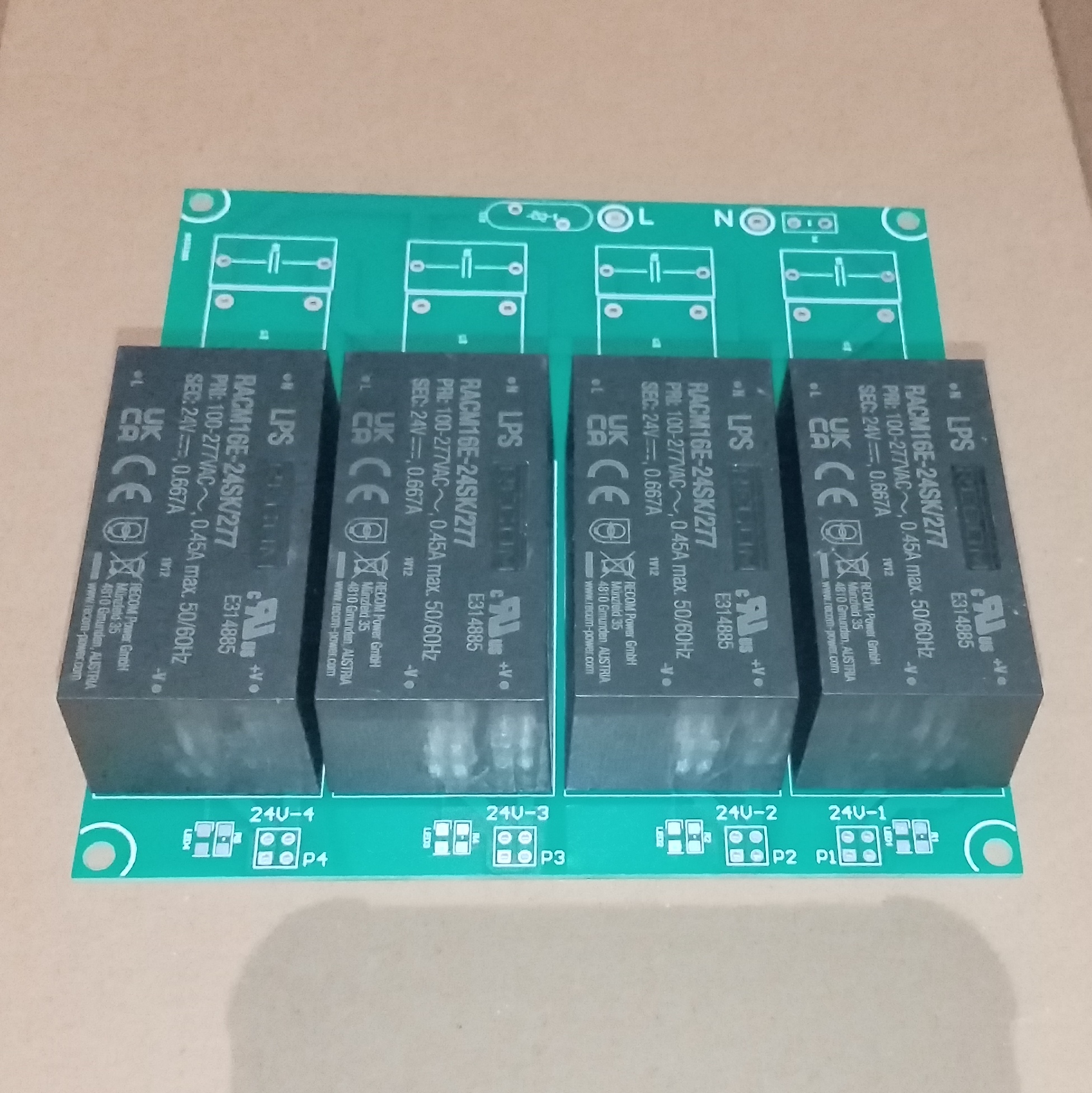

得捷購買的美國產隔離電源，每只輸出24V，電流0.66A，功率15瓦。

按照模塊的使用說明，前面要有20mH的共模電感和X電容。以免模塊之間互相的高頻干擾。

電感自己做，電容有庫存的0.47uf，直接上。

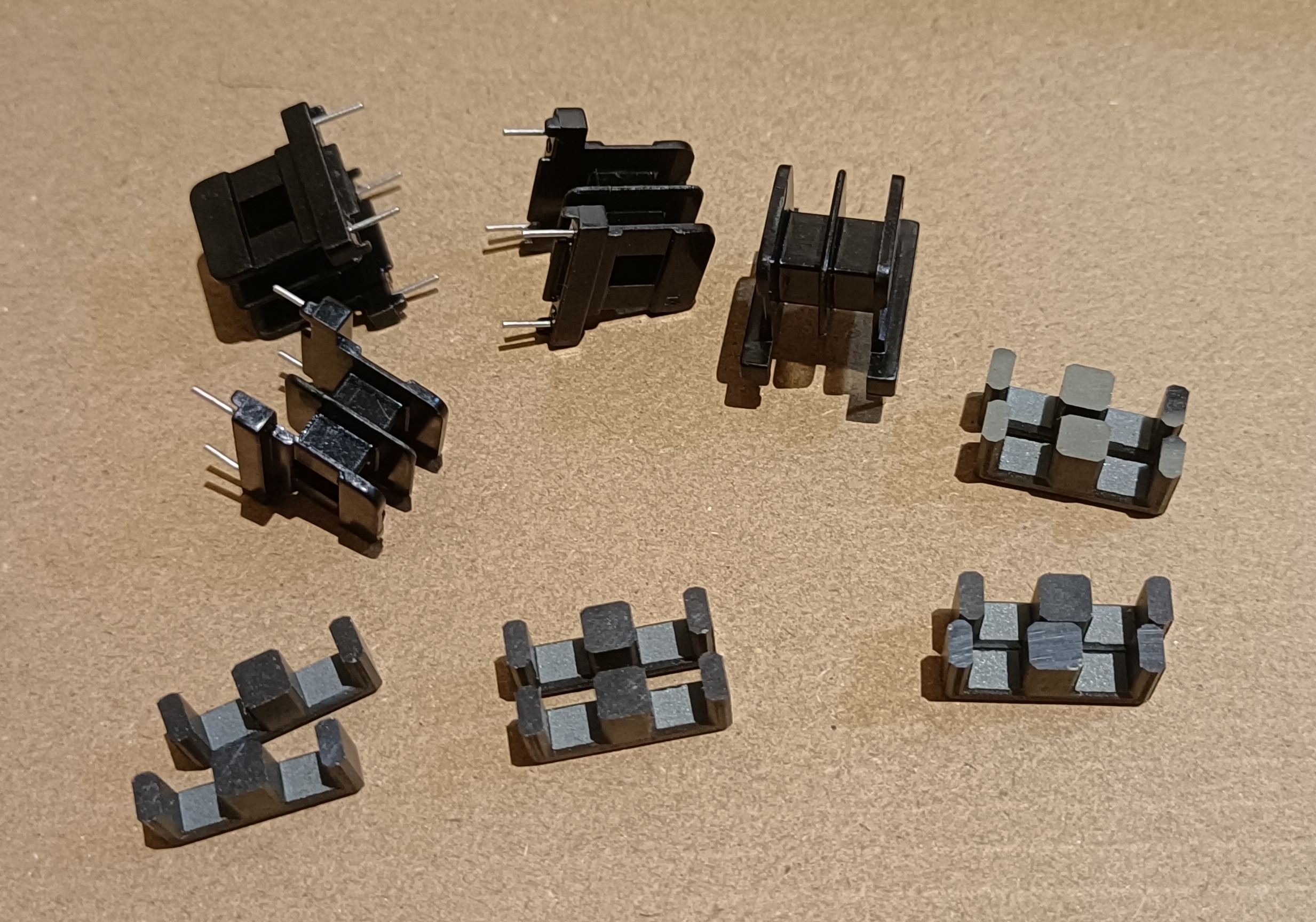

EE19鏡面磁芯翻出來幾個，骨架四個，膠帶若干，工具都搬出來搞。

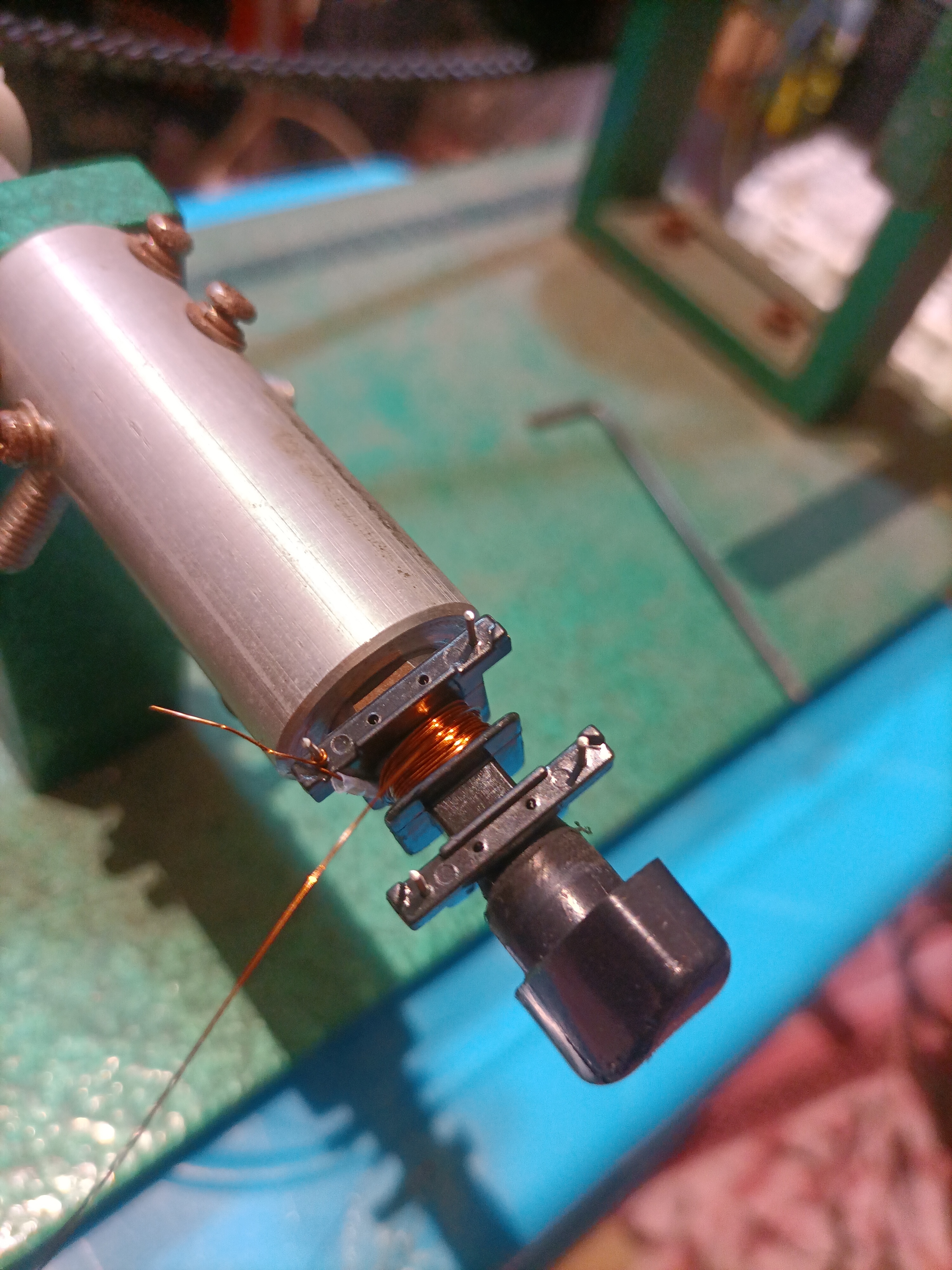

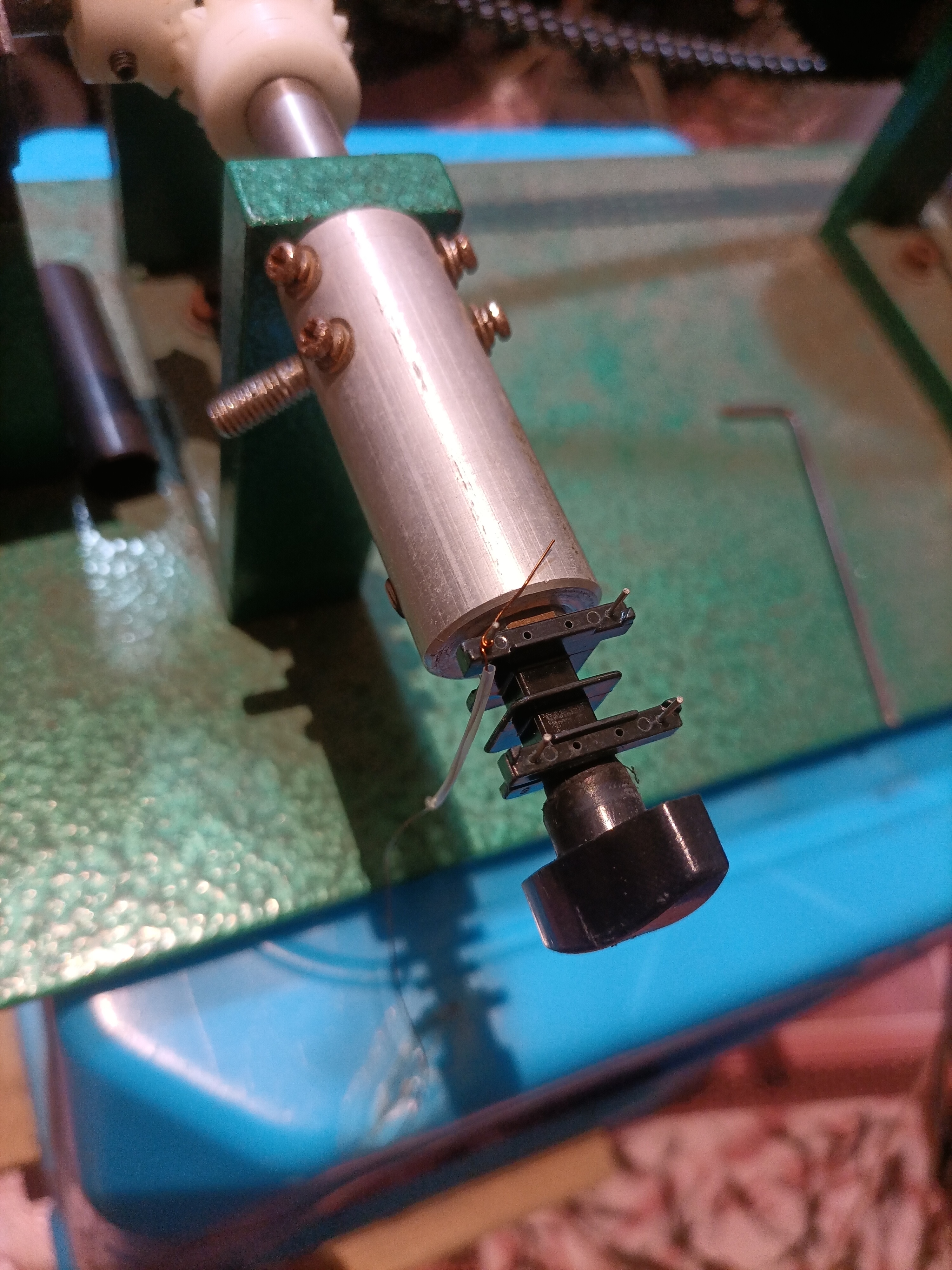

古董繞線機，夾具自己湊合的，一切都自力更生。

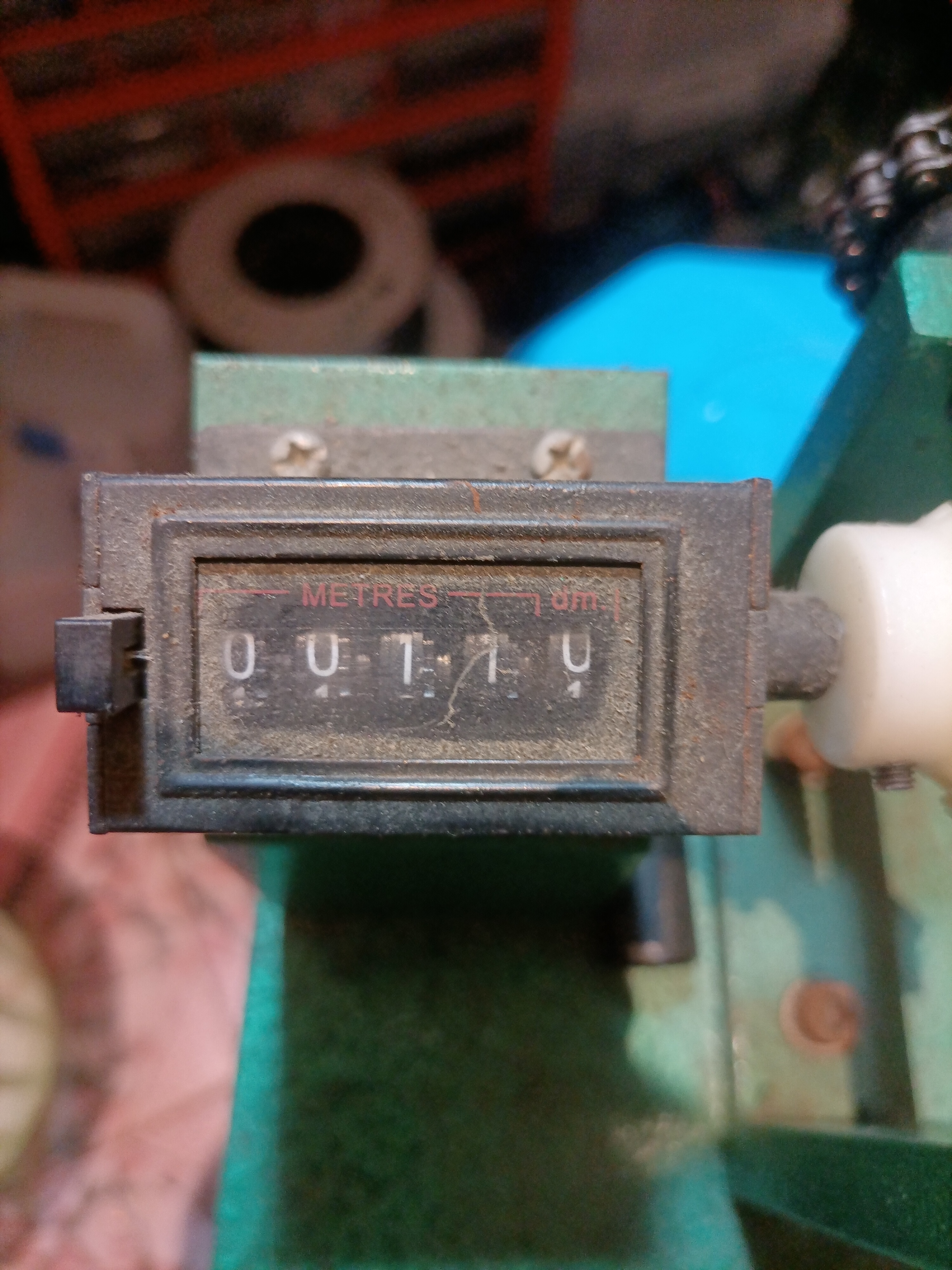

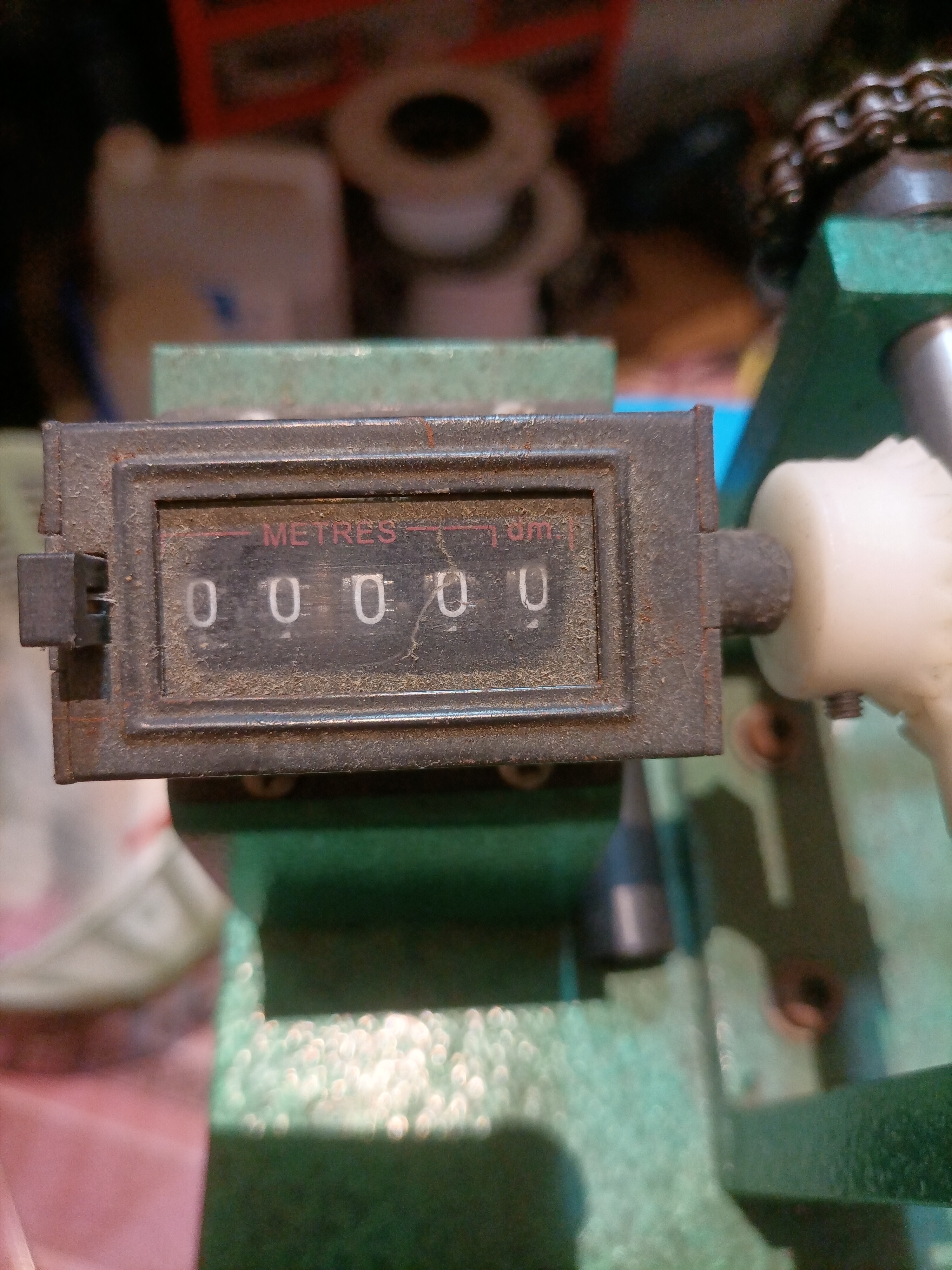

把古老的文物級別計數器調零，開始繞。

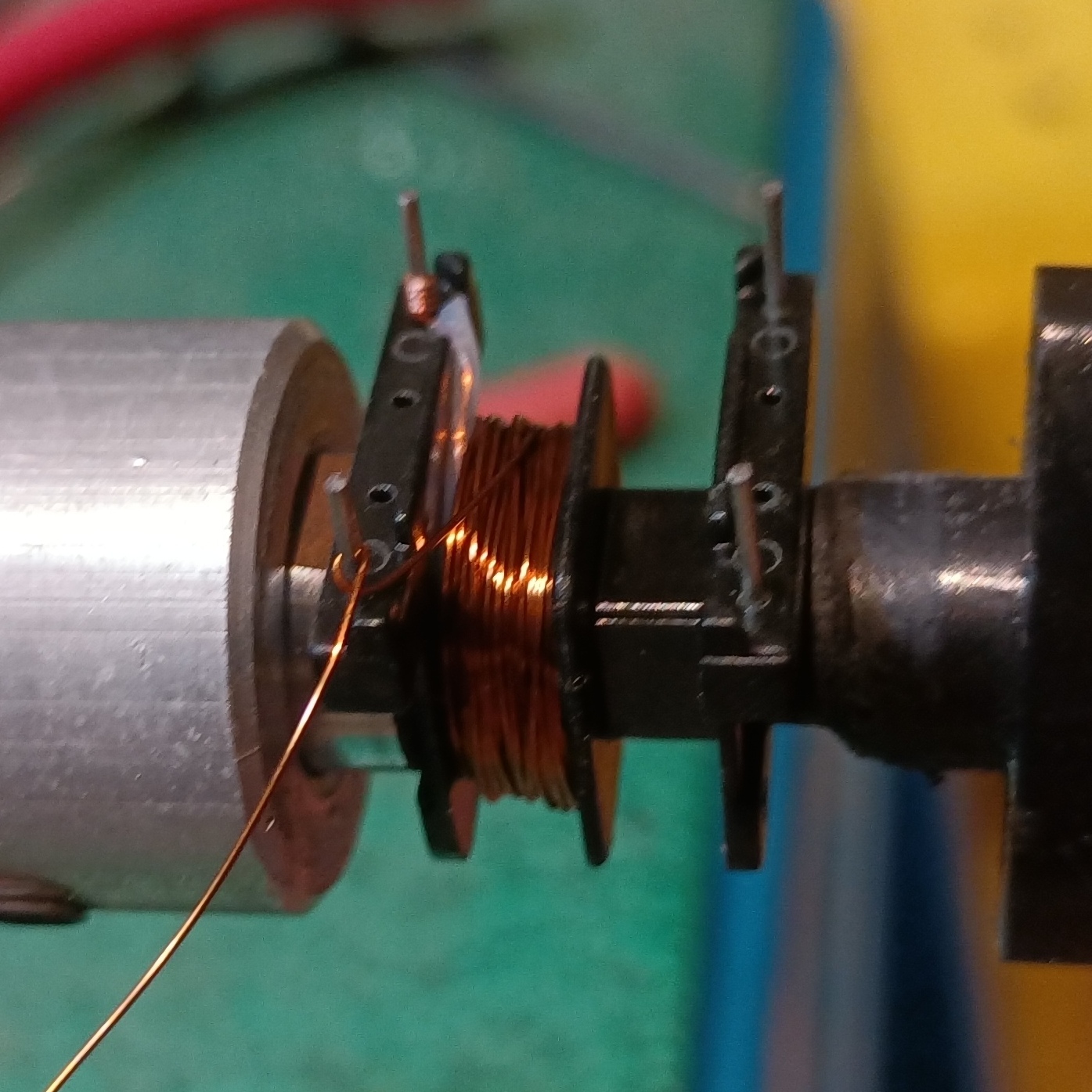

繞多少圈不清楚，于是先繞三十圈測試電感量，計算出每匝電感，再計算出達到20mH大約需要100匝。

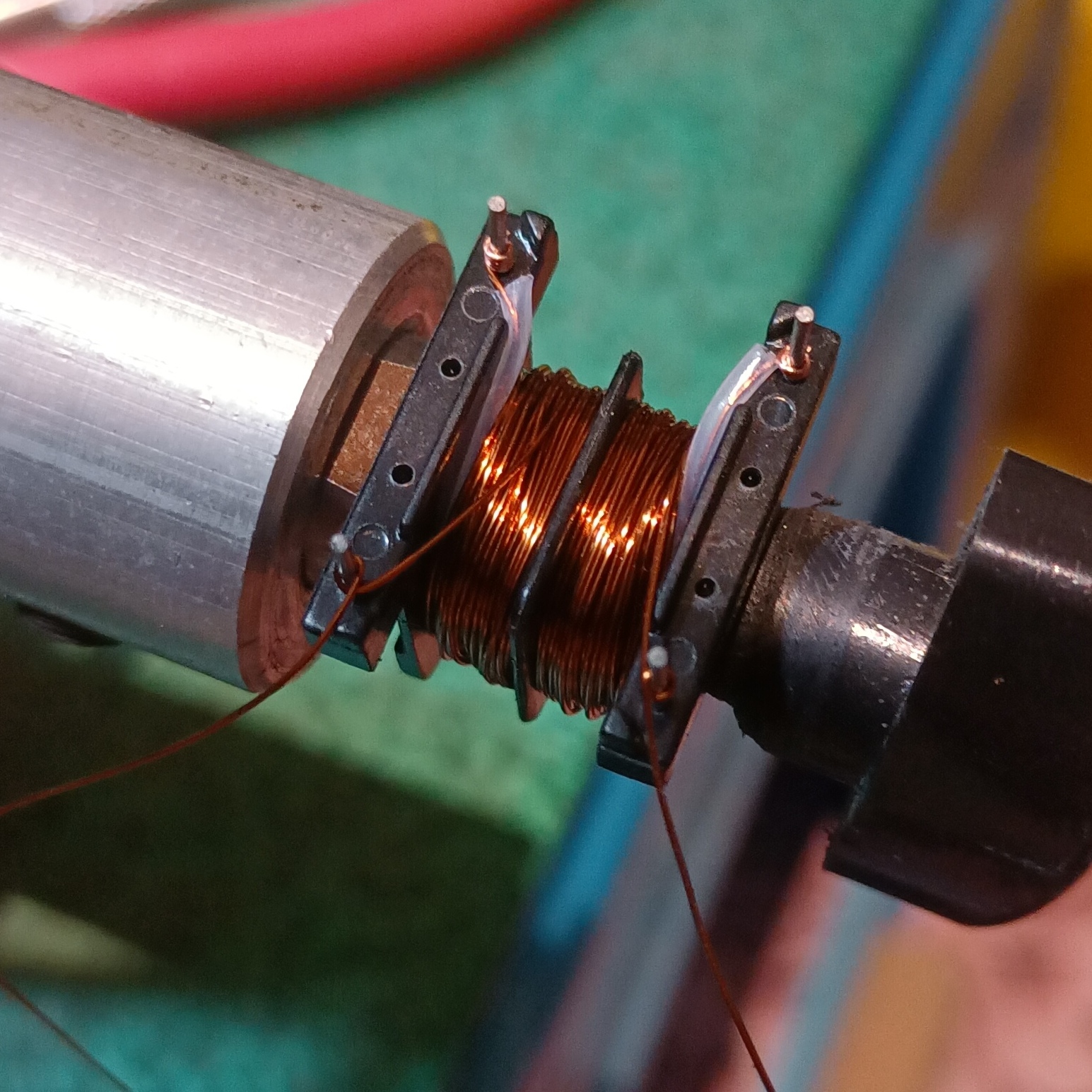

用0.27mm的漆包線繞了100的時候感覺還有空，又多繞了10匝，感覺差不多滿了，就收線。

顯示110匝，以后的幾個線圈也都這么繞了。

隨便亂繞的，因?yàn)殡娏骱苄?，幾乎不可能造成線圈松動形成的50赫茲嗡嗡聲，所以亂繞也不會影響啥。

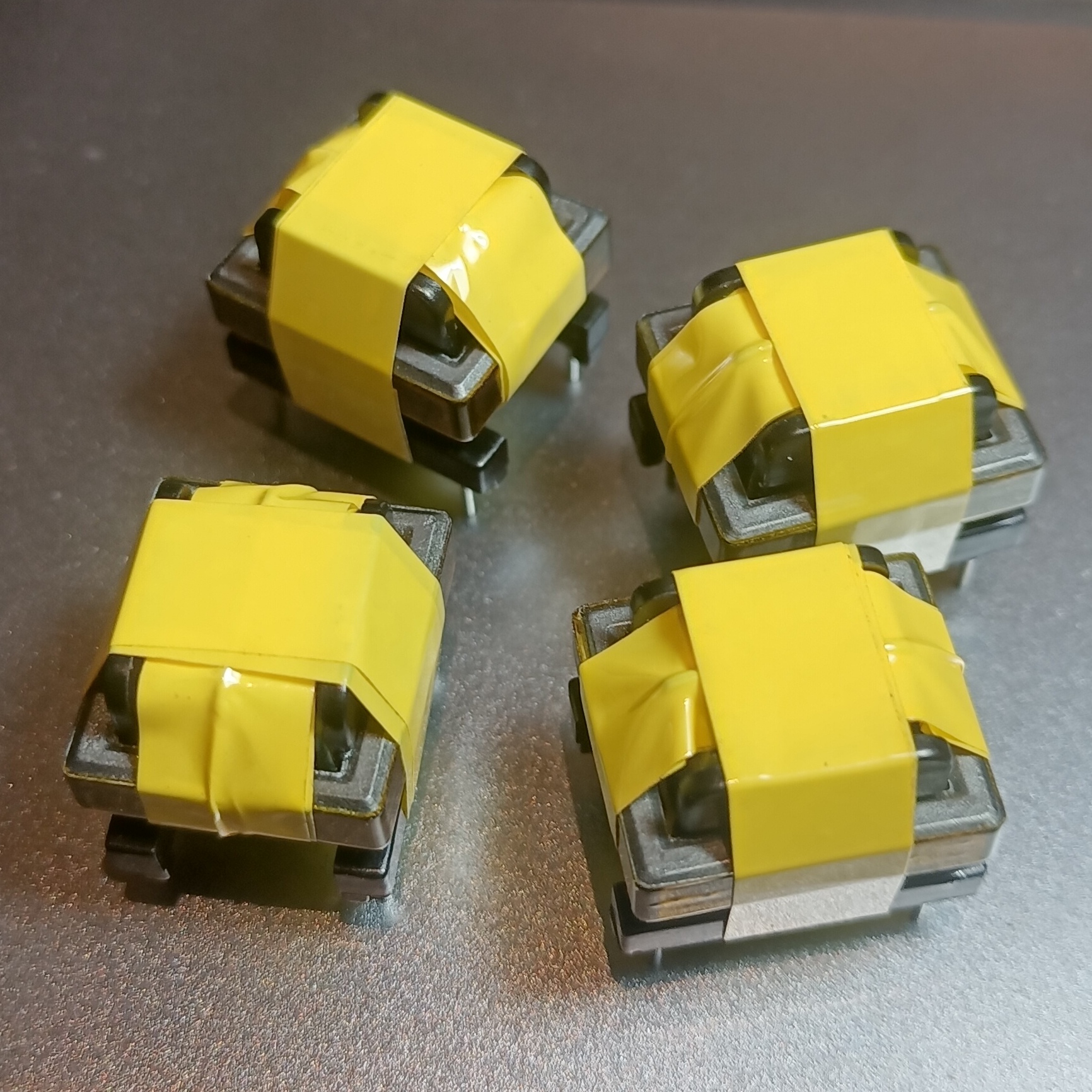

四小只繞好，沒有浸漆，磁芯是松動的，就用膠帶綁住，省的動彈。

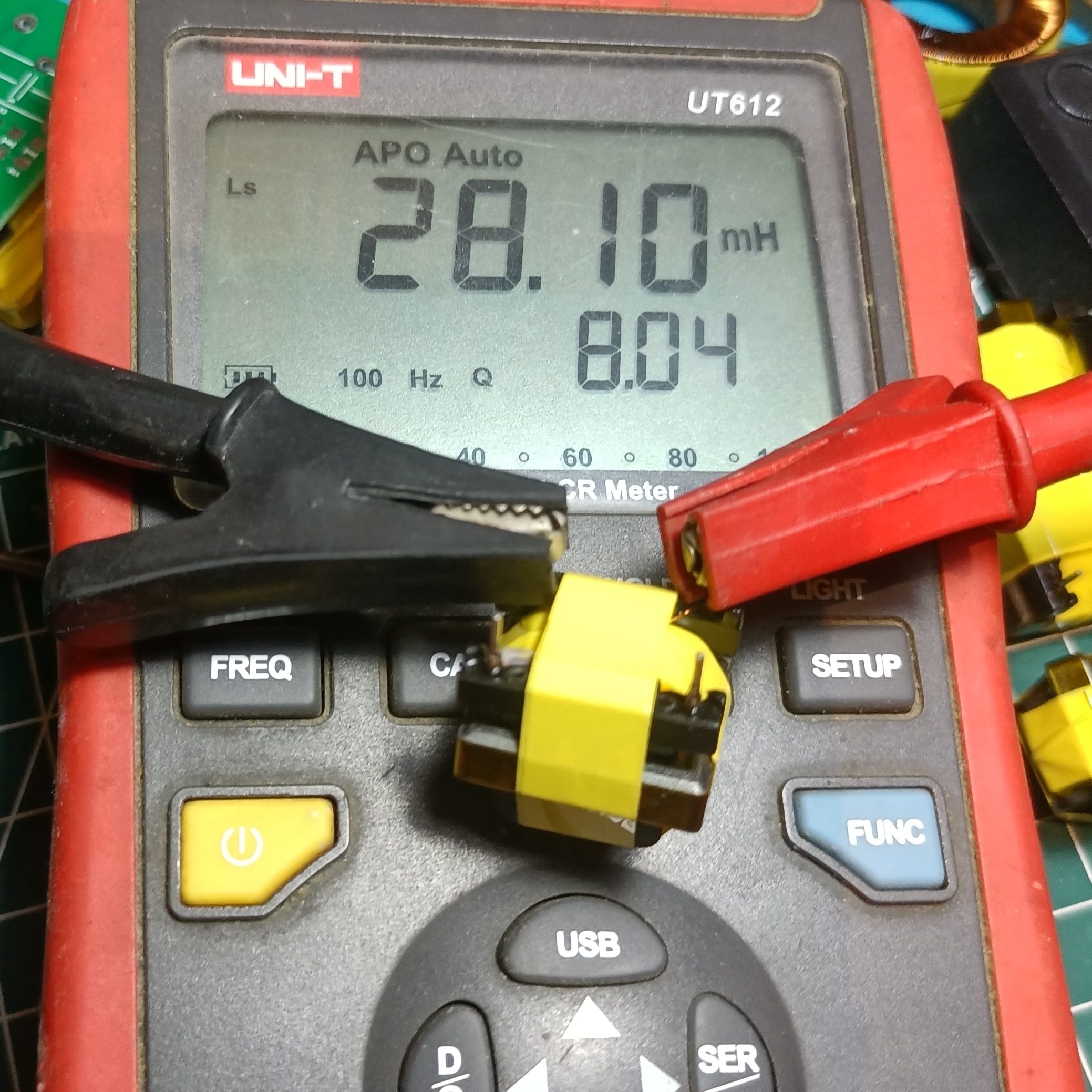

實際測量每只均在27---29mH電感量，滿意！準備裝上測試。

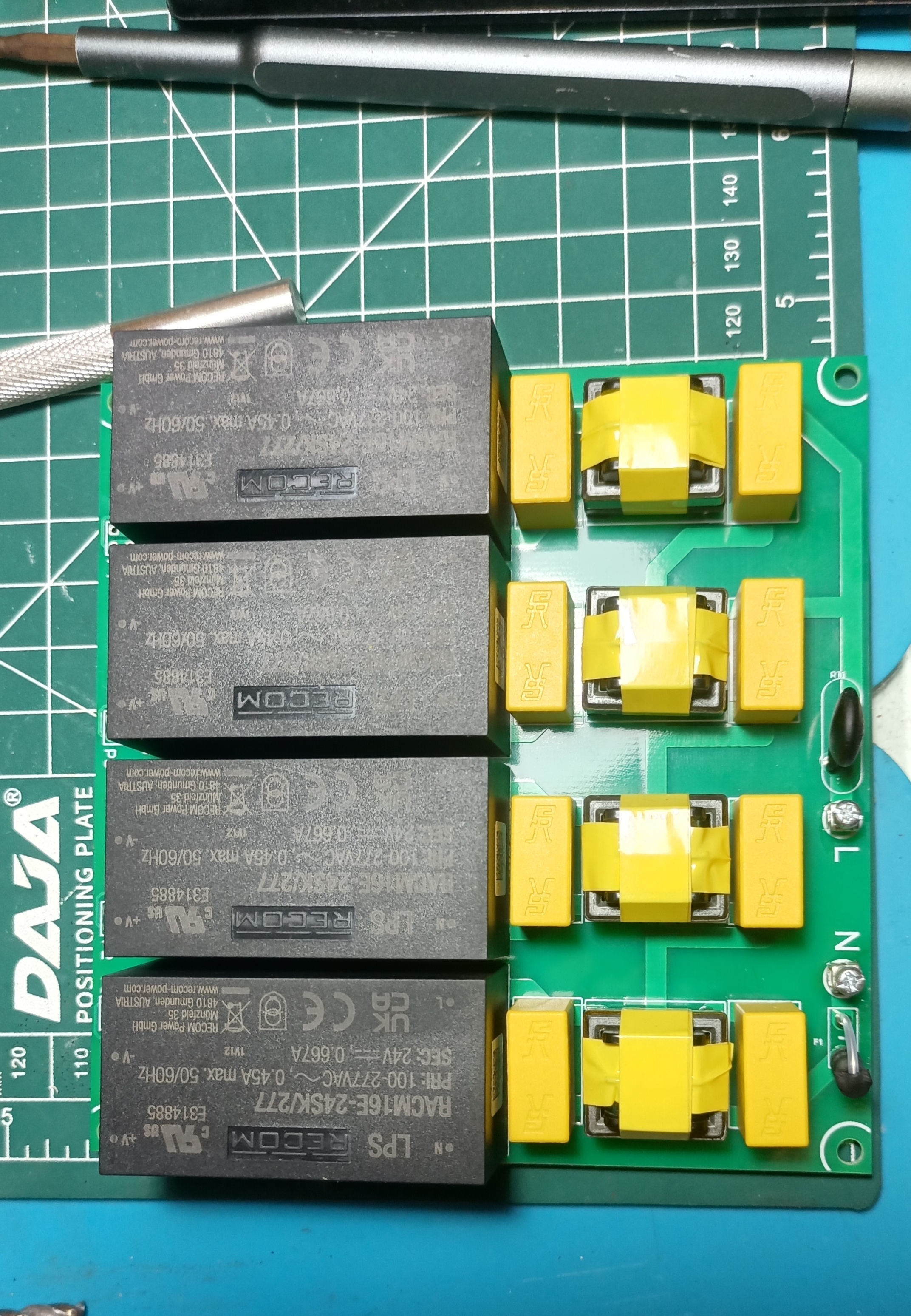

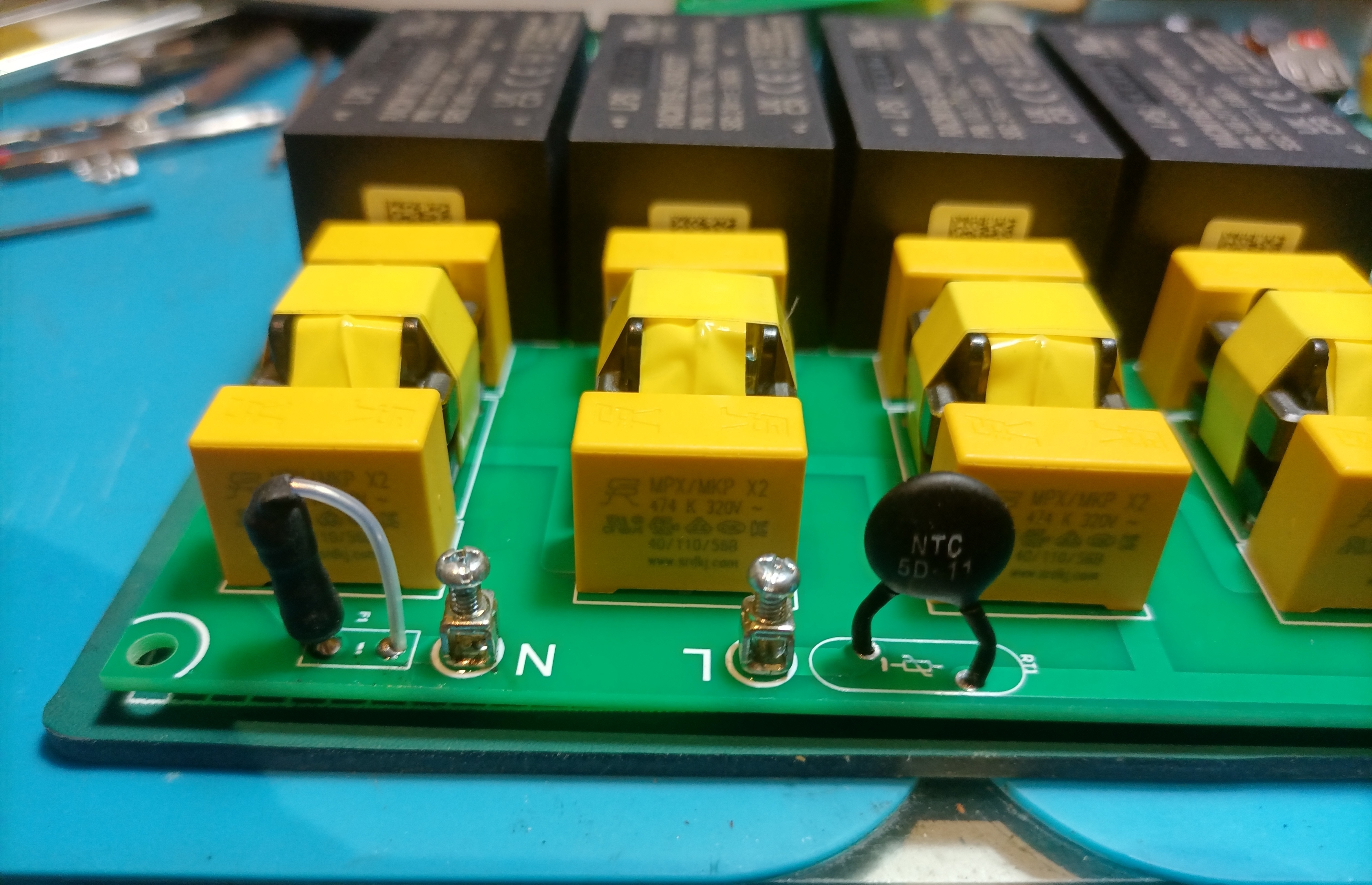

焊好電源、X電容、共模電感、保險絲、接線柱、NTC、LED，幾分鐘就完事。

用接線柱是方便測試，避免焊上電線以后，不方便收納，一圈線挺麻煩的。

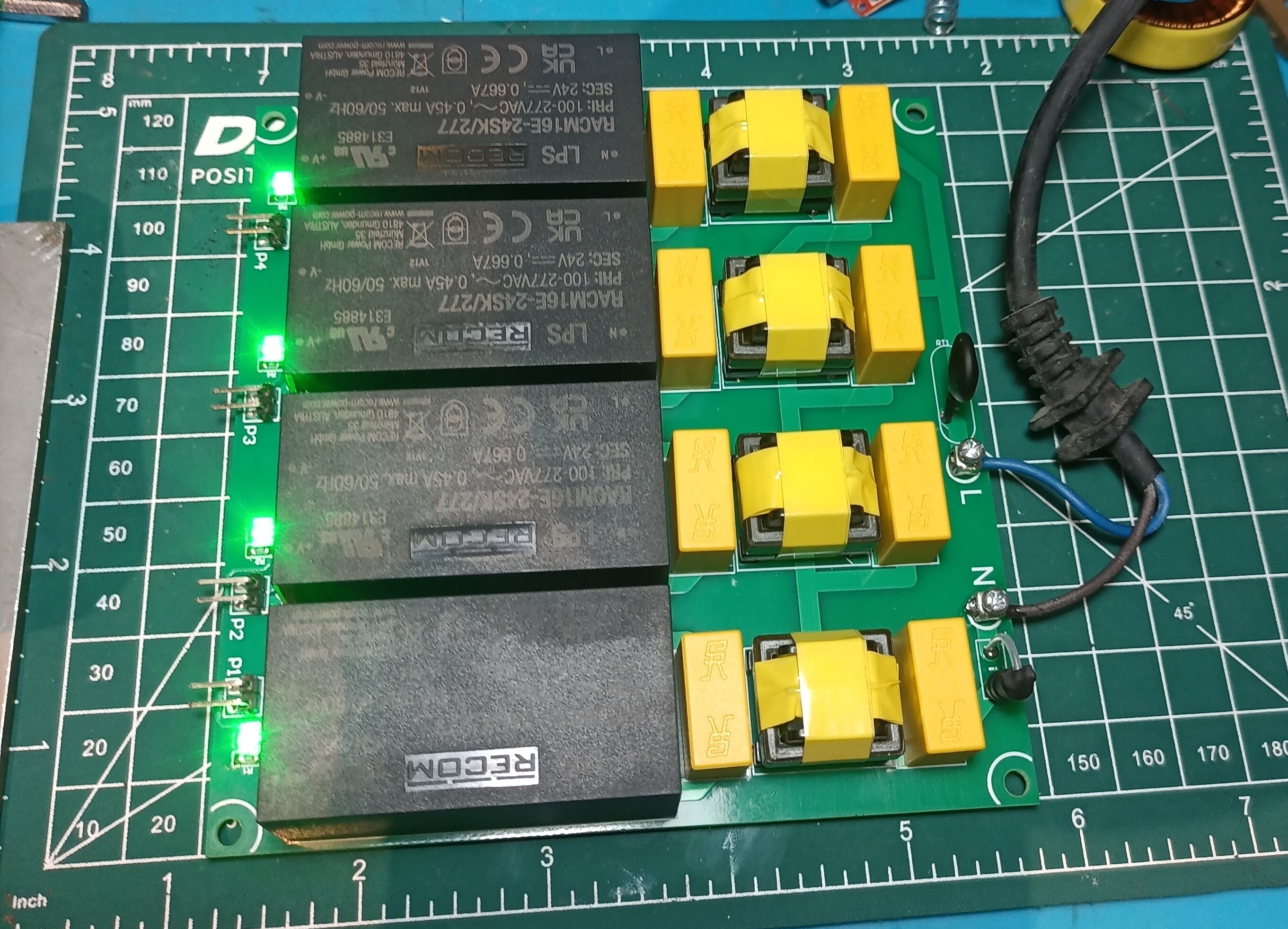

隨便找了根古董電源線，測試下功率先。燈都亮，證明四只都OK的。

接下來測試一下功率和效率。

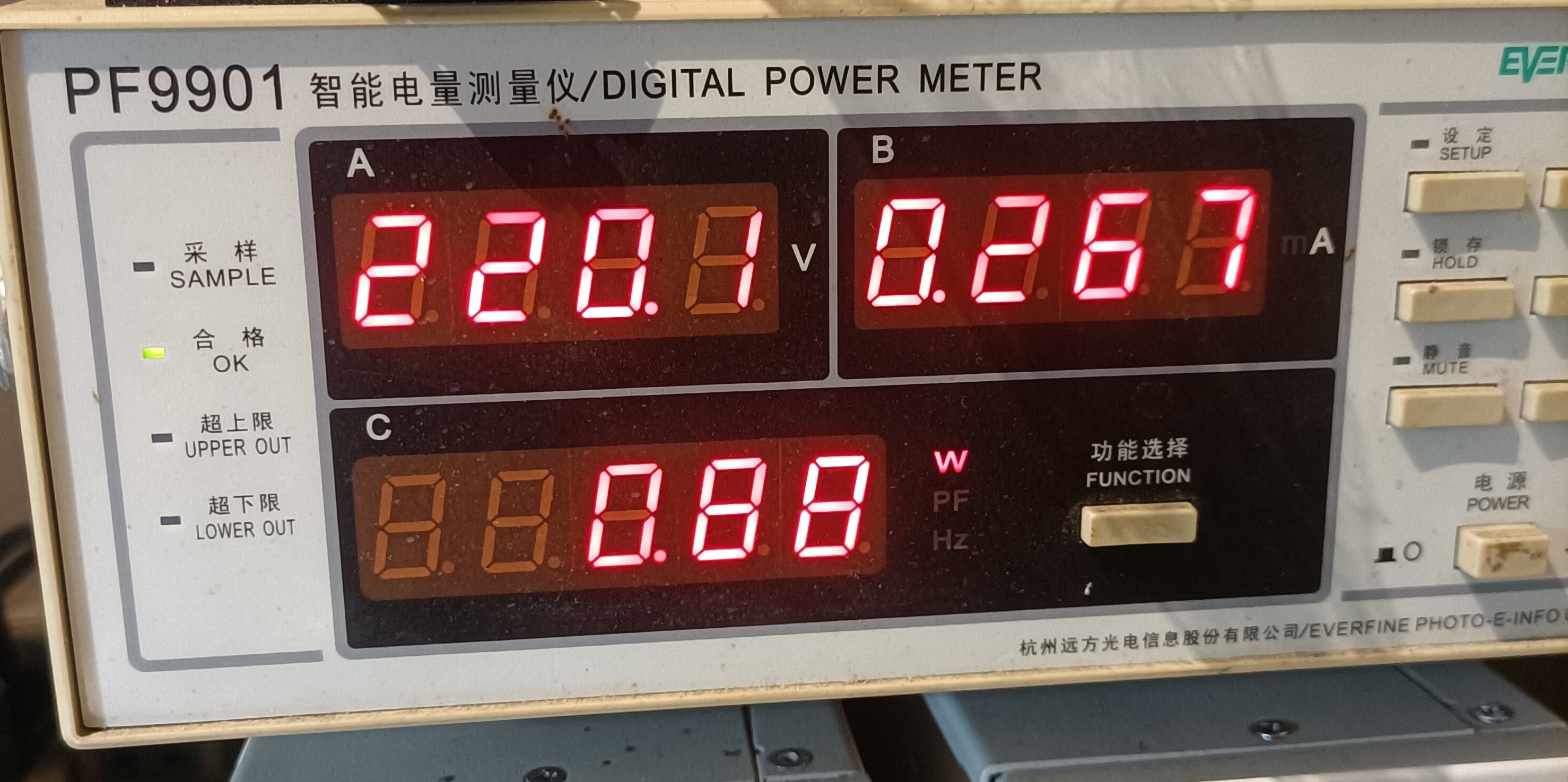

四只在一起時候的功率，平均每只只有0.22瓦功耗，很理想了。

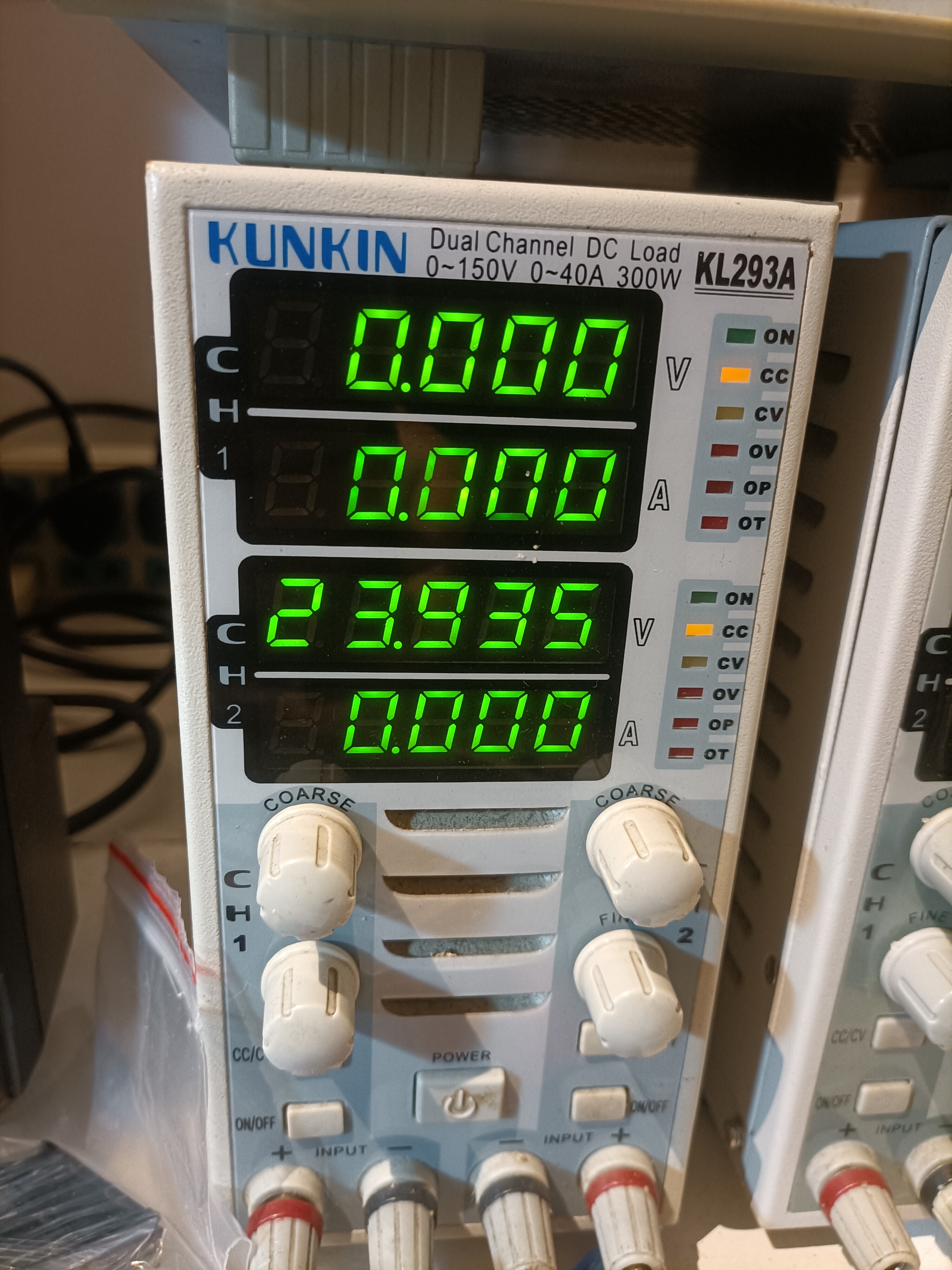

空載電壓很準呢，誤差小于0.5%。。。。。。。很驚訝這個精準程度。

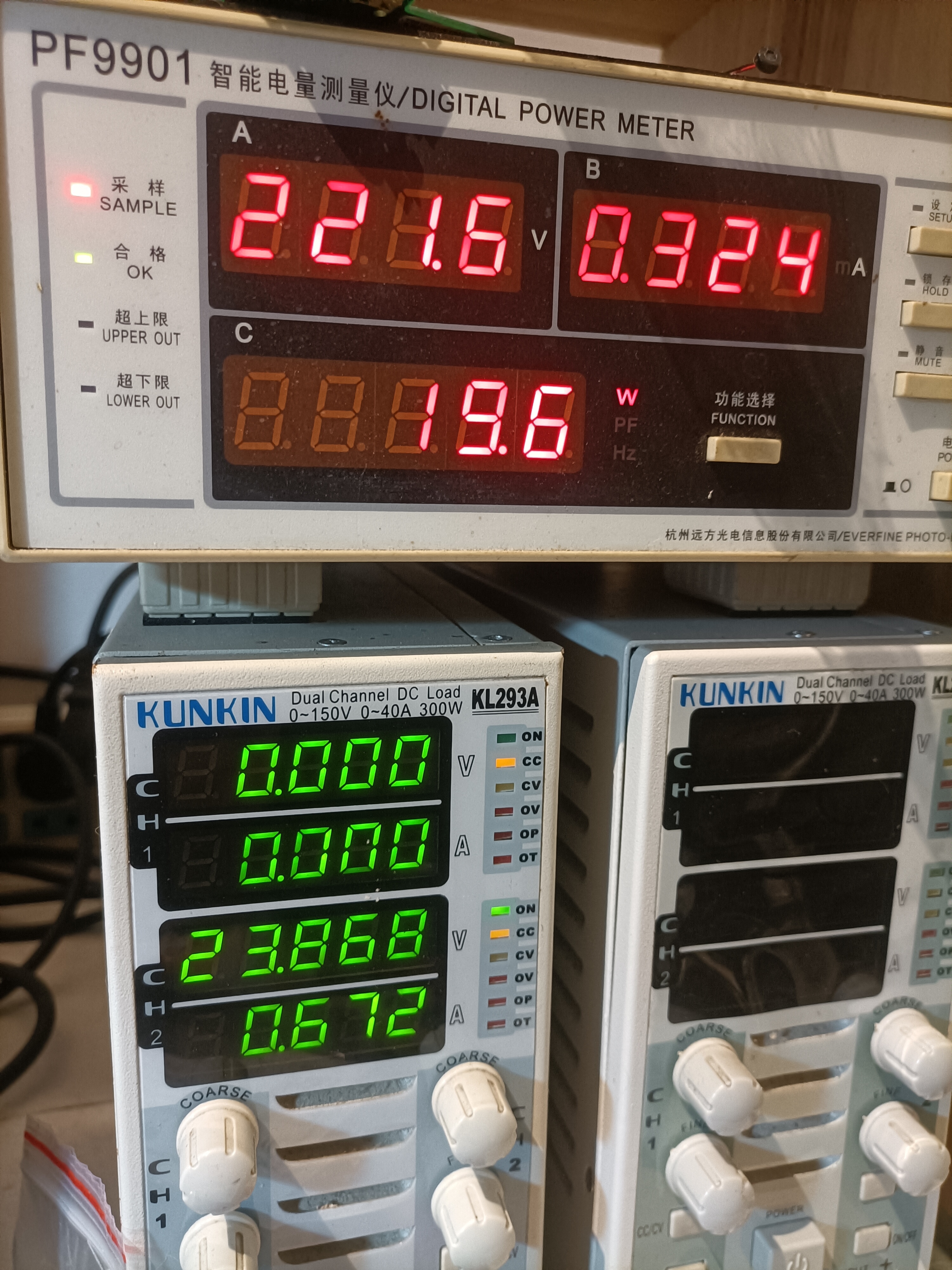

滿負荷測一個，功率24*0.672=16.128瓦。

功率計顯示19.6瓦，需要減去其他三只的待機功耗0.66瓦，約為18.94瓦。

效率為16.128/18.94=85.15%

這個效率對這個體積的模塊電源來說，中規中矩的。

接下來看看模塊的波形。

模塊沒有開蓋測試，用探頭X1檔位，位于模塊正上方，挨著外殼感應到的波形，所以幅度只能看個大概，不要理會。

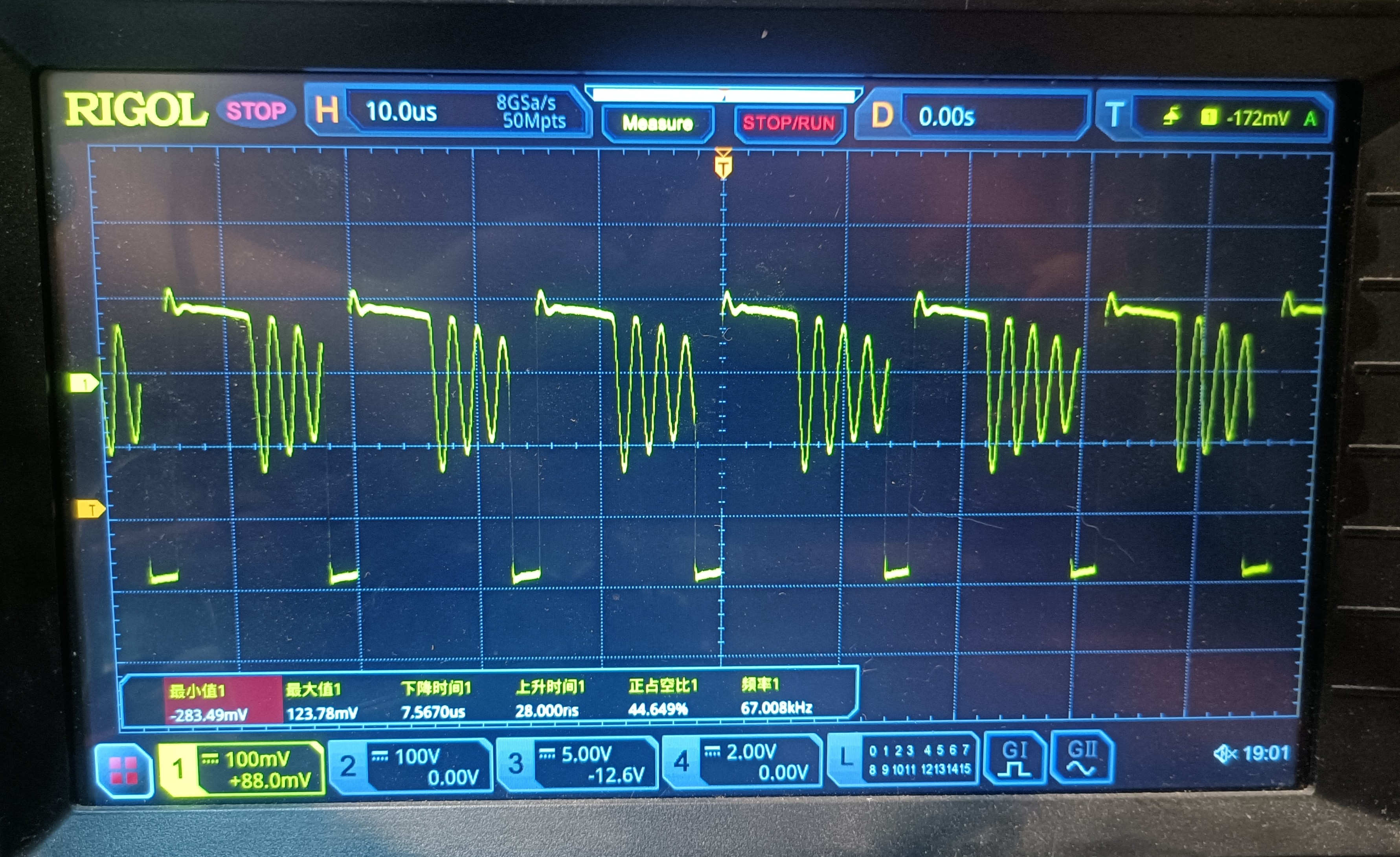

這里就看它的頻率，與描述的65K差不多，67K頻率。占空比也很小，看來只有在110V輸入的時候才會達到最大占空比。

看它上升下降沿的時間：上升時間是nS，就是說MOS的關斷速度是非常快的。但是尖峰并沒有過沖。

這說明它的變壓器漏感控制非常好，吸收電路也非常給力。

下降時間為7.5uS，很明顯有比較大的MOS驅動電阻，可以顯著降低瞬間打開的大電流電壓引起的雜波和震蕩。

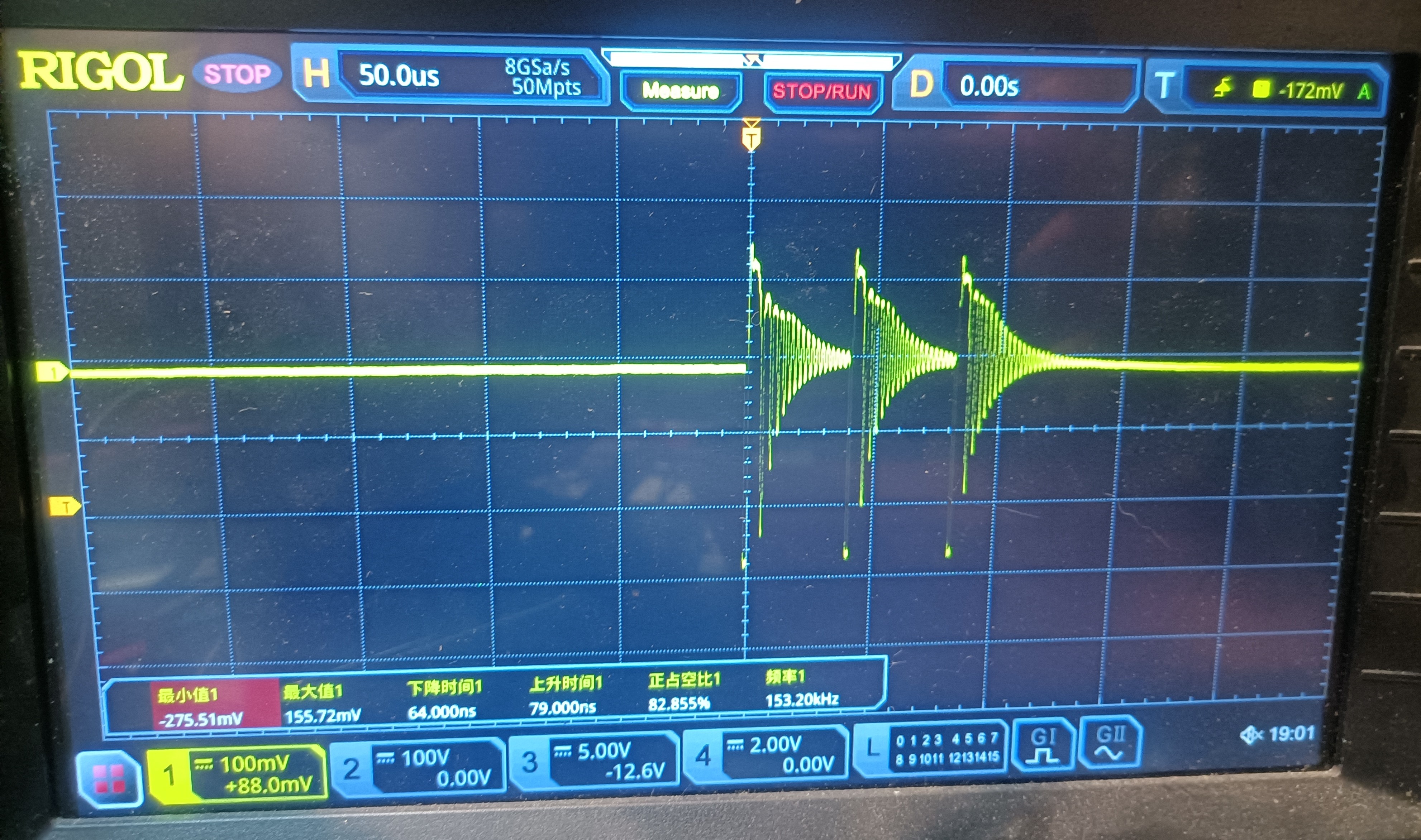

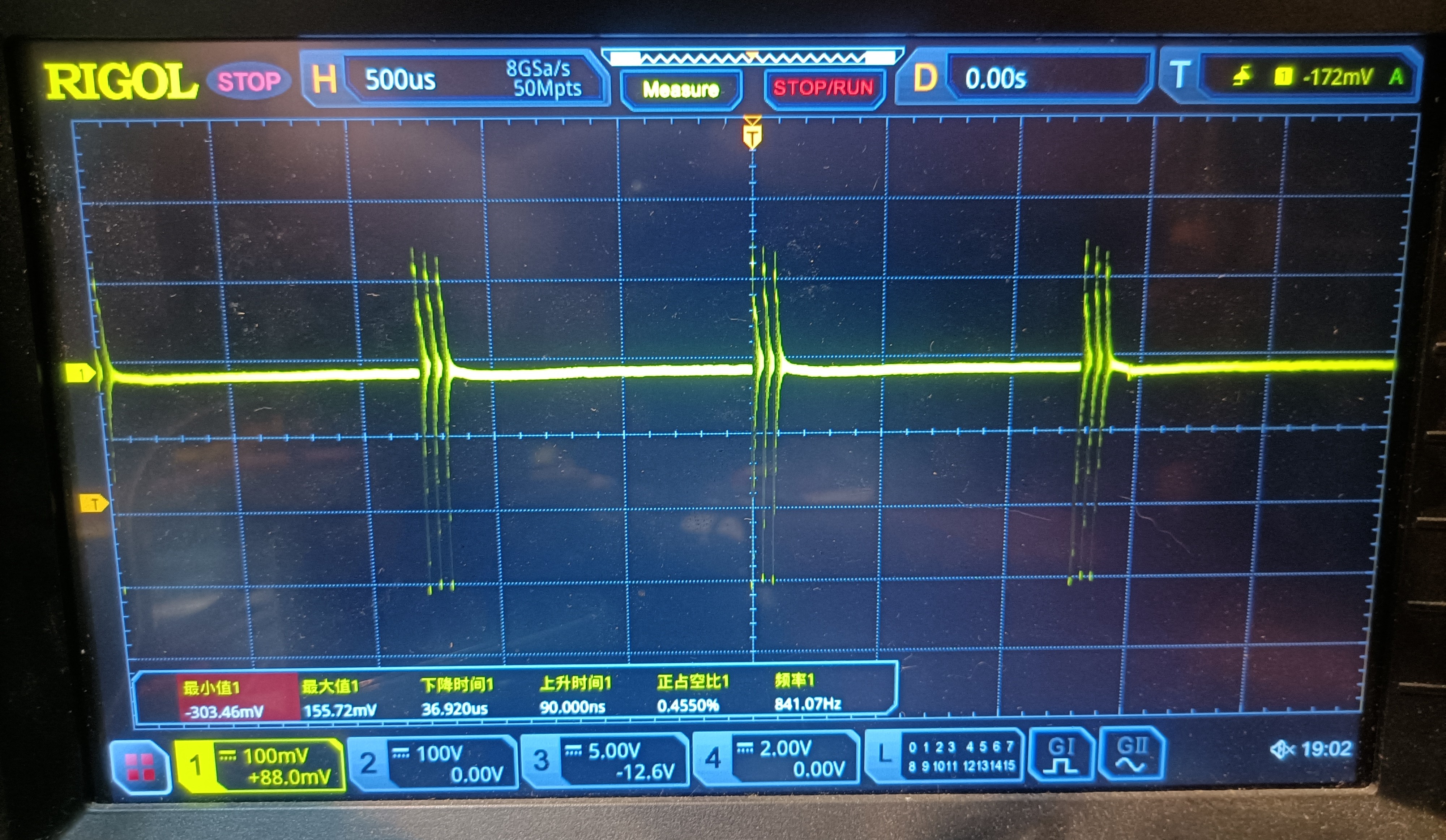

再看看空載的波形，這時候頻率是841赫茲，屬于間歇工作，每次工作只有三個波。這個環路控制很精準。

如果是普通環路，不會準確到每次開的都是三個波，而是或三個，或四個，或兩個。

可能是前級芯片自身的功能。

放大看看這波，看時間，基本上40uS一個波，換算下是25K的頻率，示波器顯示的頻率是檢測到震蕩了，那個頻率忽略。

待會再測試一下各個模塊之間的耐壓，只要能達到輸出對輸出之間1500VDC耐壓就OK。

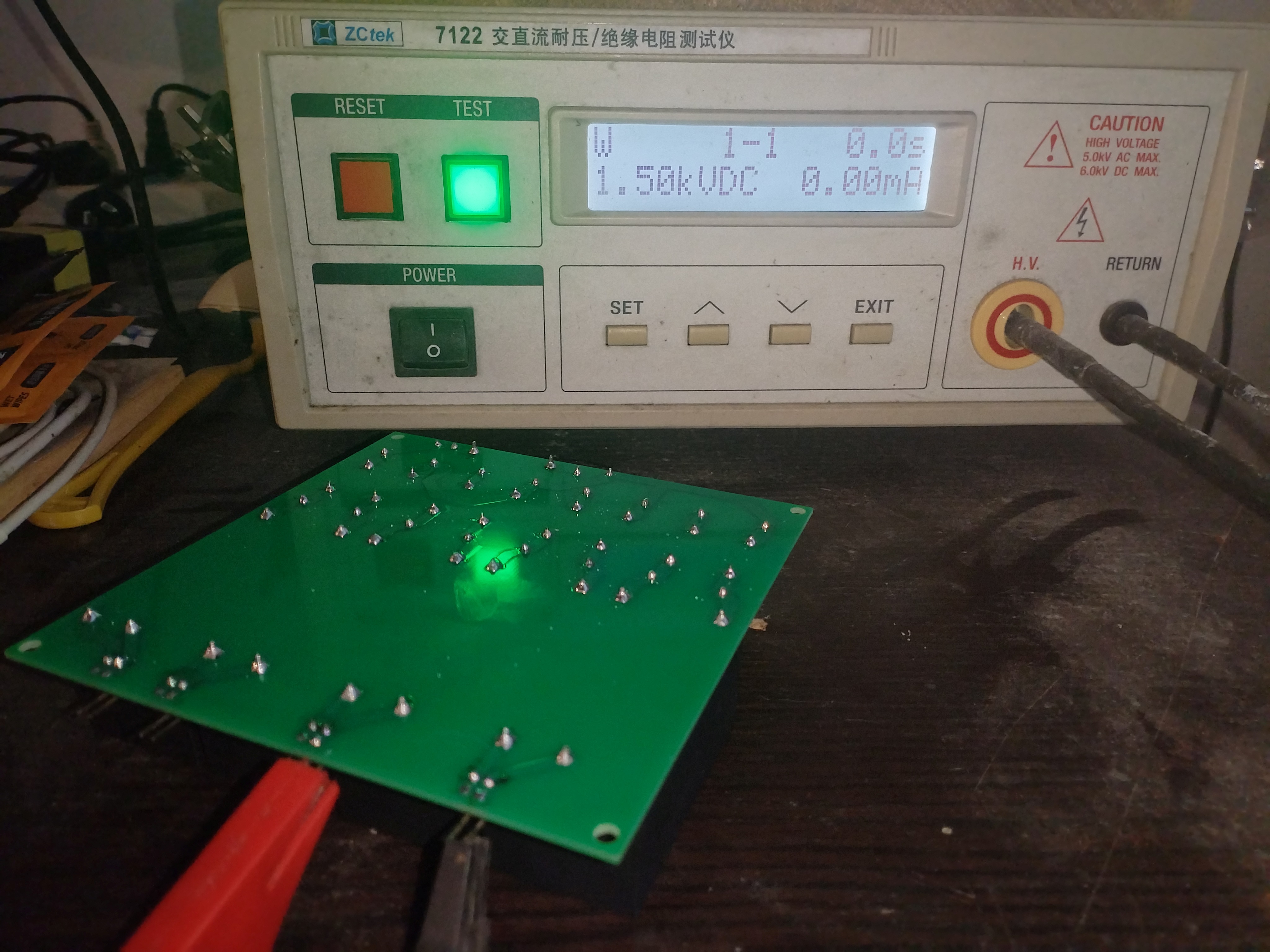

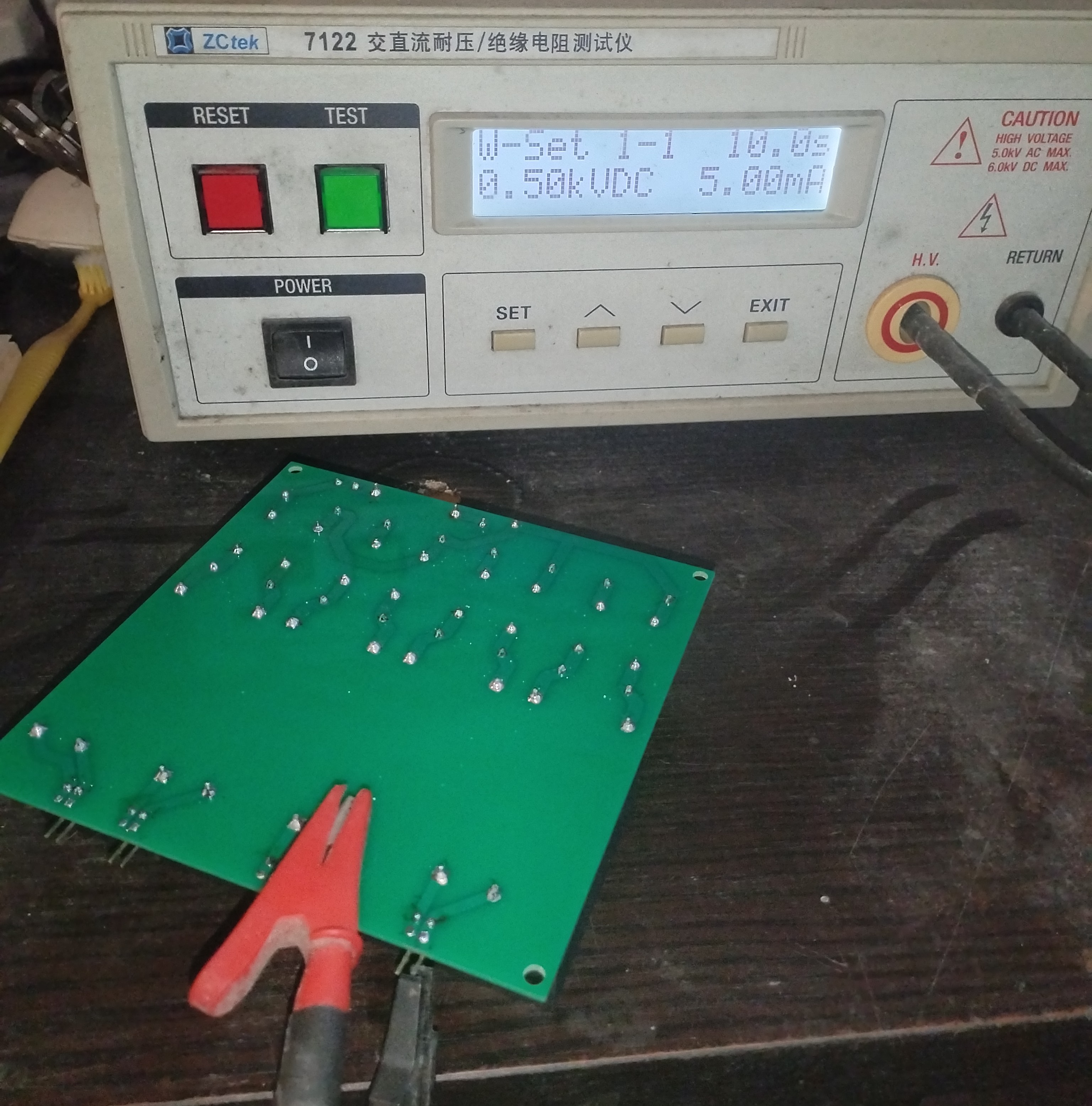

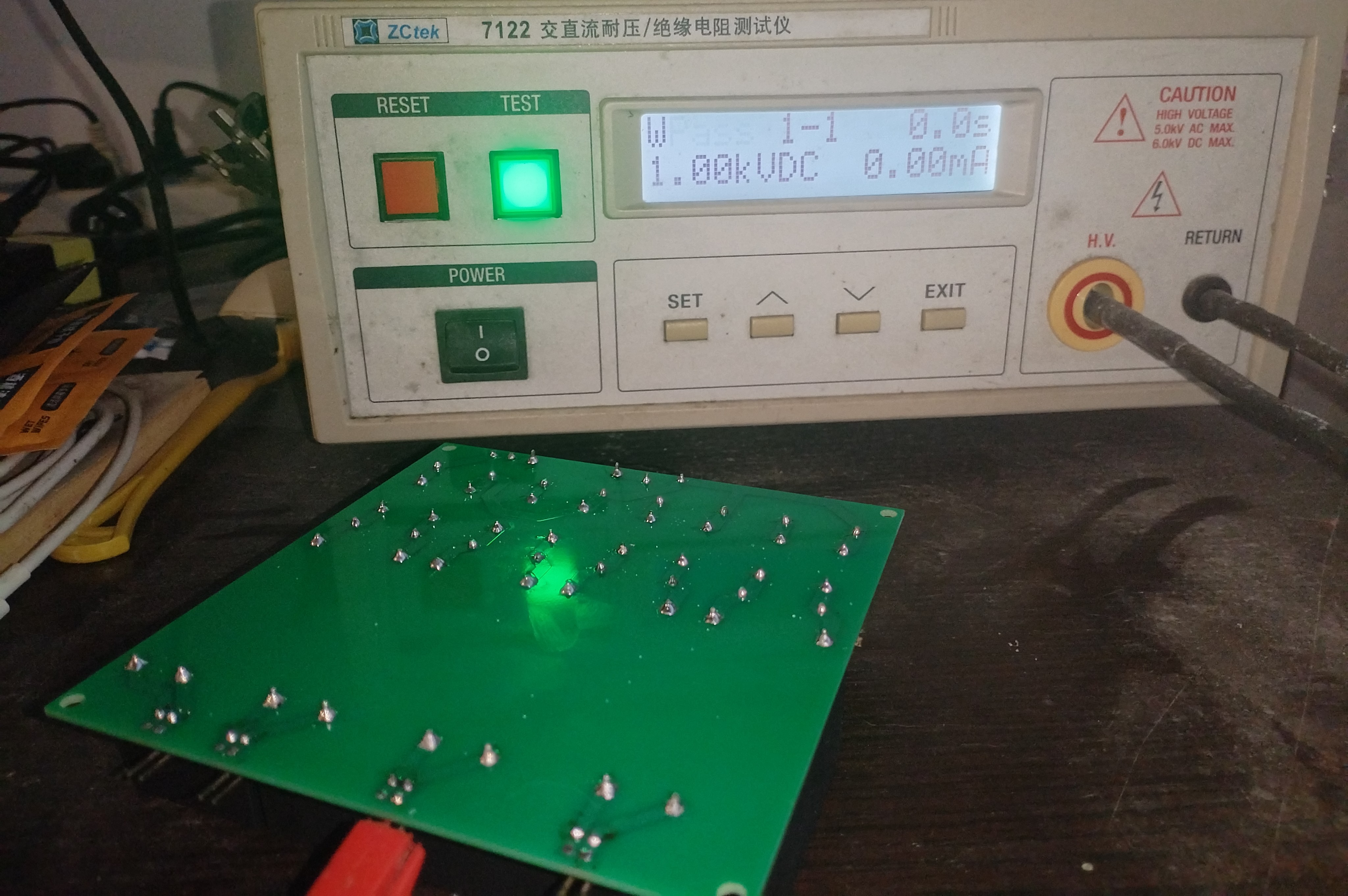

打開吃灰的高壓測試設備，直接測兩個模塊之間的耐壓，從0.5KV起步，調整好參數，按綠色鍵。

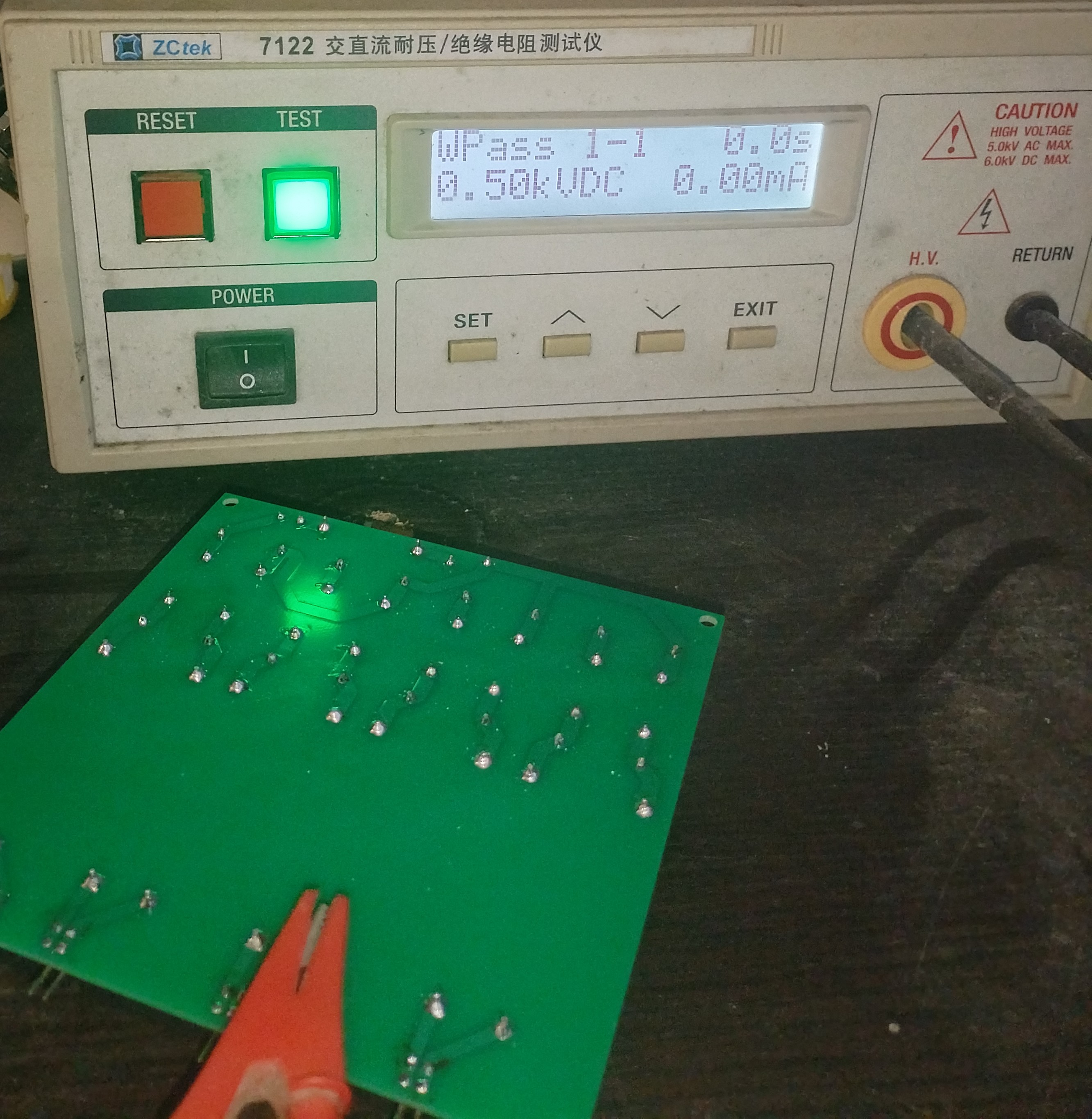

三次測試都OK。一丁點漏電流都沒有，滿足設計要求。

這個DC-DC模塊也算是物有所值！

與之前的方案相比，之前是一個PQ3230變壓器，各個繞組間的絕緣雖然在線圈上可以做到耐壓滿足，

但是，在各路電壓精度、電流精度、功率、互相影響、引腳數量不夠需要飛線，這些弊端是完全避免了。

接下來預告后面的電路：

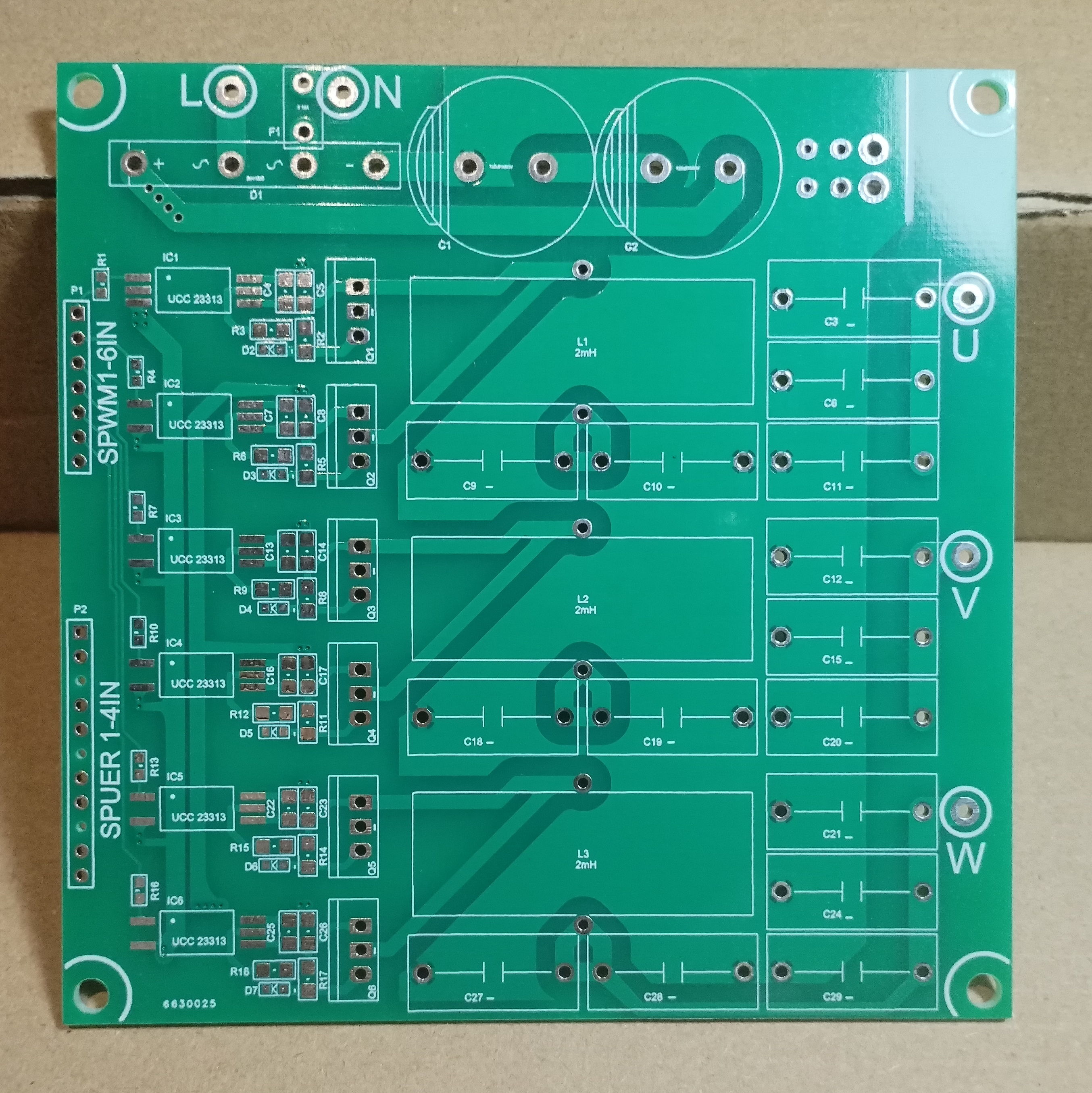

三相SPWM輸出功率級測試板

驅動使用六顆UCC23313，低端并沒有省略驅動電路，目的是為了高端與低端有同樣的速度。

在普通的設計中，低端往往沒有與高端一樣使用同樣的隔離驅動，這就造成低端的速度比高端提前一點點。

由于隔離驅動芯片有個時間延遲，這個BUG不能忽略掉，所以不顧成本壓力，依然用五塊錢一顆的驅動芯片來保證各路驅動的一致性。

測試版每一路輸出的電流限制在40毫安，也就是每一路15瓦的功耗，三路45瓦，使用50瓦功率的隔離變壓器是剛好夠用。

今天準備繞三個電感。用黑色磁環外徑33mm的磁環，繞2mH就夠了。

輸出后面的電容多畫了一些，方便測試的時候并聯，也可以安裝假負載電阻，以優化輸出波形。

MCU輸出SPWM三路波形測試板

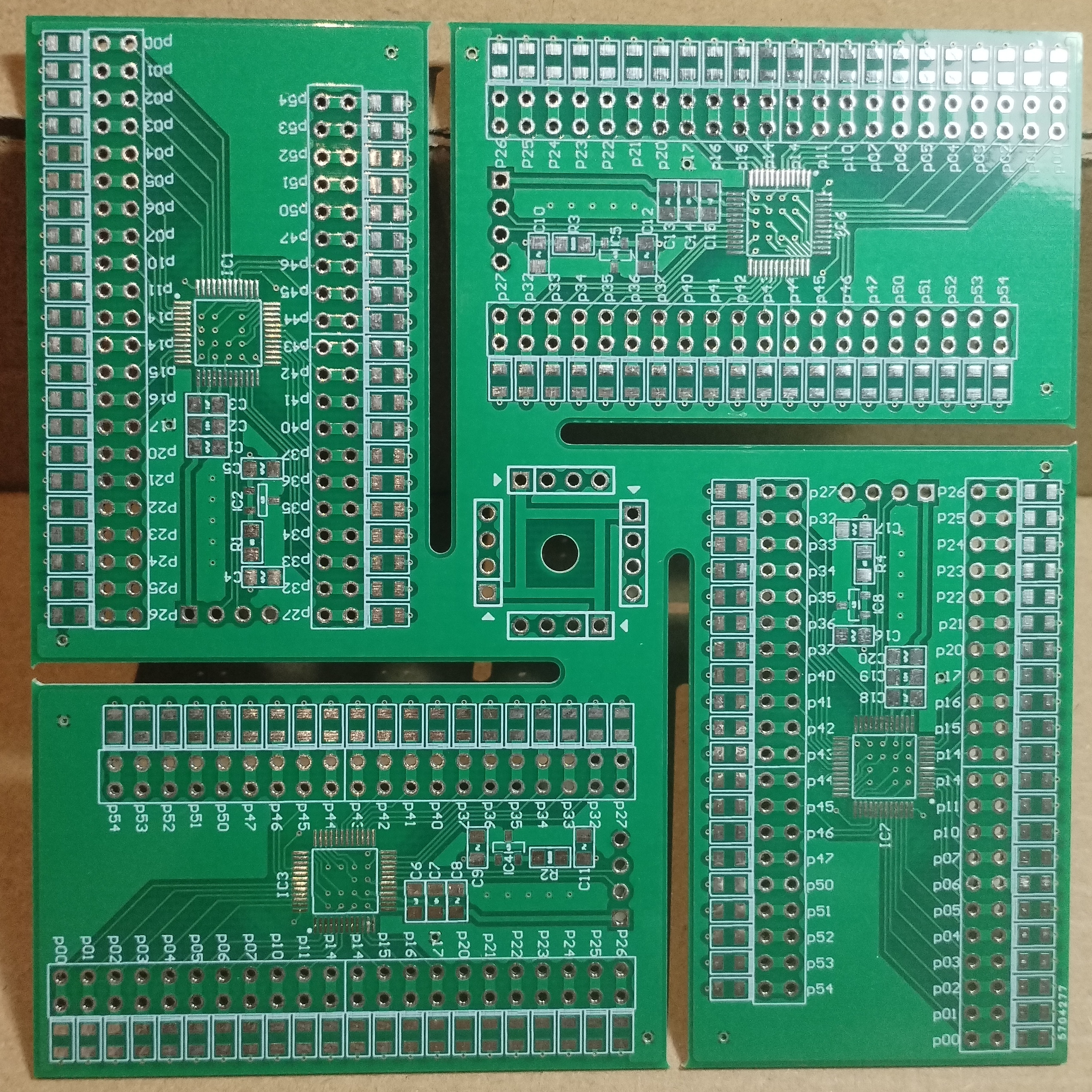

那啥商城打樣的10*10厘米單片機測試版，自己畫的四層板，目的是為了讓各個輸出IO口順序一致。

強迫癥重度了，芯片用STC8H8K64U，計劃輸出20K左右的SPWM載波，目前用30M頻率在實驗板跑了一組SPWM波形，頻率能達到24K，估計三組一起跑，就沒這個速度了。因此預計要上40M左右頻率才能滿足20K的SPWM頻率。

后續將陸續更新進展。
