★OB5269BCP              QQ  2892715427         SOP-8封裝

●使用范圍：30-120W內置，外置LED驅動方案

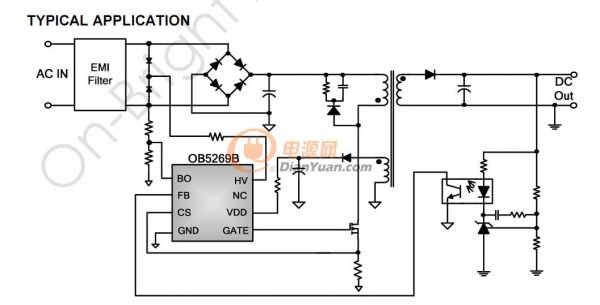

●電路架構：PWM反激式，外置MOSFET,次級端加LM358恒壓恒流電路

 ●市場方向：吸頂燈，平面燈，投光燈，路燈等

●優點：

 1，電路結構簡單,調試簡單。

 2，高壓起動電路,高壓制程。

   3，待機功率低,轉換效率高,遠超能源之星標準.。

4，方案成熟,該產品是OB2269CCP之升級版本.

 ●設計要點：

1，將OB5259BCP,LM358周邊元件做成模塊，30W －70W圍范內通用。

2，將底板做成CEM －1材質，不再需要雙面板設計底板，從而降低成本。

3，工作頻率范圍：65KHz

1.1 Input Characteristics

 AC input voltage rating

100Vac ~ 240Vac   AC input voltage range

90Vac ~ 264Vac   AC input frequency range

47Hz ~ 63Hz   Input current                     1.8 Arms max.

1.2 Output Characteristics   Output Voltage

         19.0V   Output Tolerance

    ±5%   Min. load current

     0A   Max. load current                 3.42A
