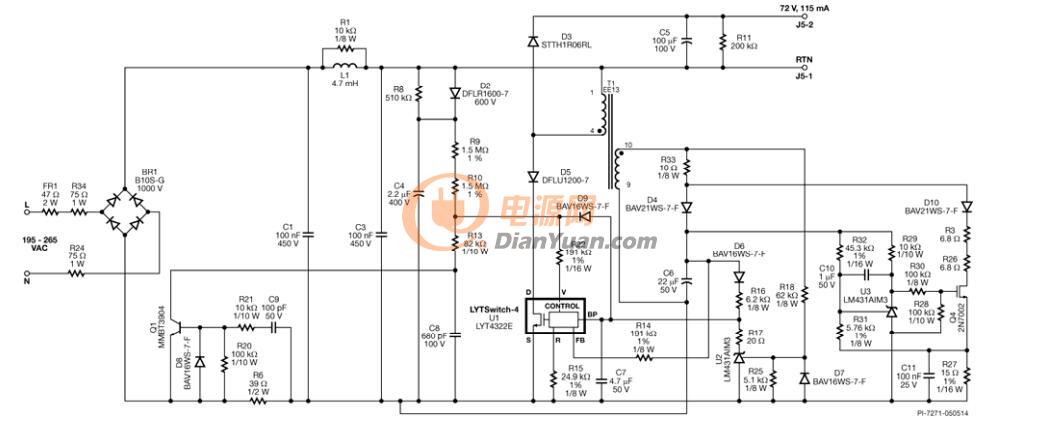

我了解的PI產品中我認為最好的產品是TOP247，它的快速啟動性能很是吸引我，在LED照明應用中，調光技術面臨的挑戰非常大，由于LED照明多采用電流驅動模式，而現有的調光器多是電壓調光，所以在兼容性方面的挑戰相當大，不過，這也是辨別方案優劣的一個利器，在以往的LED調光方案中，常見的問題有調光范圍小、調光中突然變亮、調光低時出現閃爍等等，嚴重影響了用戶體驗，不過，隨著PI等公司專用方案推出，LED調光問題有望解決，以PI最新發布的LYTSwitch IC來看，已經可以實現可非常出色的調光性能，即使在低導通角下也能輕松達到NEMA SSL6標準，另外該驅動器的啟動速度非?？?，通常不到500毫秒，即使在開啟10%的光輸出量時其啟動速度也同樣很快，實際方案中，使用LYTSwitch IC設計的燈泡能夠以與關斷時幾乎一樣的調光角導通，這從實質上消除了突然變亮現象。此外，可控硅調光中的死區也被消除，這是因?yàn)長YTSwitch控制器可以確保在調光器一開始工作時就立即進行調光。在這方面，PI號稱有專利的電路技術，從調光曲線看，PI的方案確實優勢很明顯。

       電源啟動時，連接在漏極和源極之間的內部高壓電流源向控制極充電，在RE兩端產生壓降，經RC濾波后，輸入到PWM比較器的同相端，與振蕩器產生的鋸齒波電壓相比較，產生脈寬調制信號并驅動MOSFET管，因而可通過控制極外接的電容充電過程來實現電路的軟啟動。當控制極電壓Uc達到5.8V時，內部高壓電流源關閉，此時由反饋控制電流向Uc供電。在正常工作階段，由外界電路構成電壓負反饋控制環，調節輸出級MOSFET的占空比以實現穩壓。當輸出電壓升高時，Uc升高，采樣電阻RE上的誤差電壓亦升高。而在與鋸齒波比較后，將使輸出電壓的占空比減小，從而使開關電源的電壓減小。當控制極電壓低于4.8V時，MOSFET管關閉，控制電路處于小電流等待狀態，內部高壓電流源重新接通并向Uc充電，其關斷/自動復位滯回比較器可使Uc保持在4.8～5.8V之間。當開關電源的負載很輕時，能自動將開關頻率從132kHz降低到30kHz(半頻模式下則由66kHz降至15kHz)，可降低開關損耗，進一步提高電源效率。

      LED驅動電路常用的調光方式可分為兩種：模擬調光和PWM方式。因?yàn)長ED的亮度主要受正向電流的影響，與正向電流密度成正向變化的關系。以上兩種調光方式都是通過改變流過LED的平均電流來改變它的亮度。

     模擬調光：這種方式通過連續的方式線性調節流過LED的電流，來改變燈的發光亮度，可在較大范圍內調節LED的亮度。

     PWM調光：通過在單位時間內反復地接通和斷開LED電流來調節發光亮度，開關頻率一般要高于100Hz,以便這個脈沖電流不易被人眼察覺到。流過LED的平均電流I與占空比D是線性比例關系。

     模擬調光LED的亮度主要受正向電流的影響，與正向電流密度成正向變化的關系。正向電流越大，說明電子與空穴復合的機率越大，發光亮度越強。 模擬調光技術就是通過改變單位時間內流過LED的平均電流來控制LED的亮度，例如：我們需要將LED的亮度降低到原來亮度的50%，只需要將LED的電流降至最大值的一半。模擬調光可以通過調整電流檢測電阻Radj的阻值大小來設置LED的電流，或者通過在驅動芯片的調光控制引腳端施壓一個直流電壓來實現。

     PWM調光脈沖寬度調制使用開關電路以相對于人眼無法識別的頻率快速開關LED，人眼看起來LED是一直在發光的，實際LED在一閃一閃的，只是那個頻率人眼無法識別。單位時間內開關管導通時間與關閉時間決定了流過LED的平均電流，也就決定了LED的亮度。
