Royer電路疑問

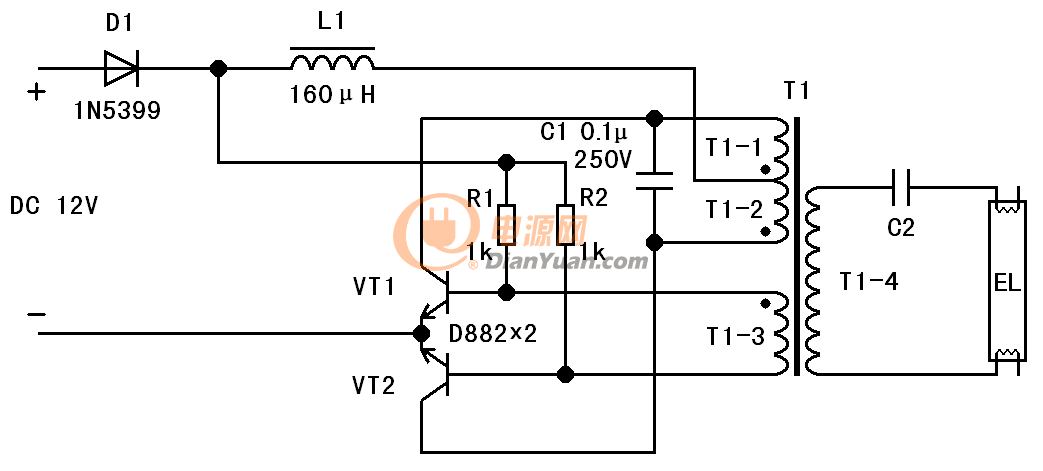

請問高手，Royer電路（自激型推挽式直流變換器）的2個開關管VT1和VT2可以使用達林頓管嗎？為什么？謝謝指教！
全部回復(7)
正序查看
倒序查看
@qinzutaim
可以使用,但是壓降比普通三極管高,發熱大.
謝謝qinzutaim[版主]，那使用達林頓管有什么辦法可以降低發熱？這個Royer逆變電路剛開始點燃日光燈時會有光圈滾動（確定不是燈管問題），過一會兒這種現象就消失了！很多燈管都是這樣，我想嘗試使用達林頓開關管減少或消除燈管打滾啊??！
或者是否有類似的推挽逆變電路推薦？場效應管自激也可，只要沒有燈管光線打滾！
0
回復
@bullcq
謝謝qinzutaim[版主]，那使用達林頓管有什么辦法可以降低發熱？這個Royer逆變電路剛開始點燃日光燈時會有光圈滾動（確定不是燈管問題），過一會兒這種現象就消失了！很多燈管都是這樣，我想嘗試使用達林頓開關管減少或消除燈管打滾啊??！或者是否有類似的推挽逆變電路推薦？場效應管自激也可，只要沒有燈管光線打滾！
燈管打滾是因?yàn)闊綦娏鞑蛔惆?。調整電感應該就行
0
回復
@bullcq
謝謝qinzutaim[版主]，那使用達林頓管有什么辦法可以降低發熱？這個Royer逆變電路剛開始點燃日光燈時會有光圈滾動（確定不是燈管問題），過一會兒這種現象就消失了！很多燈管都是這樣，我想嘗試使用達林頓開關管減少或消除燈管打滾啊?。』蛘呤欠裼蓄愃频耐仆炷孀冸娐吠扑]？場效應管自激也可，只要沒有燈管光線打滾！
低壓電路盡量不用復合管,它本身壓降比較大.
光圈滾動最好觀察一下波形,是不是擊穿電壓不夠或者是功率不足引起.
0
回復
