TNY268 小功率開關電源老是燒IC 求解

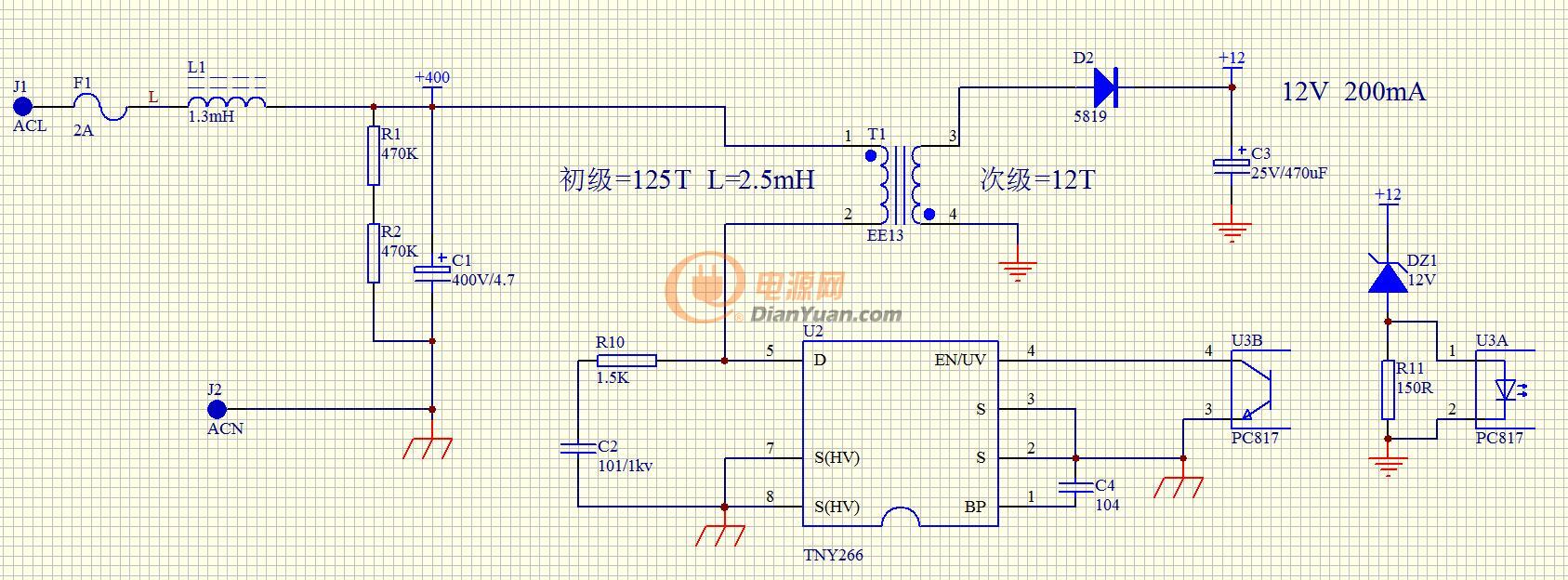

請教版主:這個小功率開關電源采用TNY268芯片  輸出12V/0.2A  出現上電瞬間炸電源IC的情況比較多  請各位指點一下!小弟電源方面是新手

電源1是不是變壓器參數不對?還是吸收有問題?

全部回復(9)
正序查看
倒序查看
dancy
LV.1
2
2016-04-20 12:53

是不是前面的濾波電容有問題???容量多少沒寫??!

0
回復
csz0829
LV.3
3
2016-04-20 20:44
@dancy
是不是前面的濾波電容有問題?。咳萘慷嗌贈]寫?。?/span>
電容是4.7  原理圖有錯誤  保險管后面還有一個4007的。請哪位大神指點一下!
0
回復
2016-04-21 12:21
@csz0829
電容是4.7 原理圖有錯誤 保險管后面還有一個4007的。請哪位大神指點一下!
看見了輸入整流用的是不是
0
回復
gxg1122
LV.10
5
2016-04-21 17:44
@原來會員名可以很長的
看見了輸入整流用的是不是
他就沒整流 直接用變壓器
0
回復
csz0829
LV.3
6
2016-04-22 10:10
@gxg1122
他就沒整流直接用變壓器
輸入有整流的   整理原理圖的時候漏掉了
0
回復
2016-04-26 09:39
@csz0829
輸入有整流的  整理原理圖的時候漏掉了
在看看變壓器參數,變壓器是不是壞了沒有電感量了。
0
回復
tabing_dt
LV.10
8
2016-06-01 22:01
@csz0829
輸入有整流的  整理原理圖的時候漏掉了

上個正確的原理圖吧,不然都不知道是你漏了,還是你的原理圖是錯誤的。。

測下第5腳的電壓波形看看。。

0
回復
x34242980
LV.9
9
2016-07-13 16:57
如果出現上電瞬間就炸電源IC的情況那個就比較麻煩因為你根本來不及測量得不到基本數據!
0
回復
謝厚林
LV.12
10
2016-07-14 11:54
你好!此設計問題在變壓器飽和了,建議把感量降到800uH,漏極需要加箝位電路,RCD箝位
