01、前言
在上一期我們通過規格書和實測驗證得到了芯片啟動過程，本期我們分析一下如何對啟動電阻及啟動電容進行選型和計算。

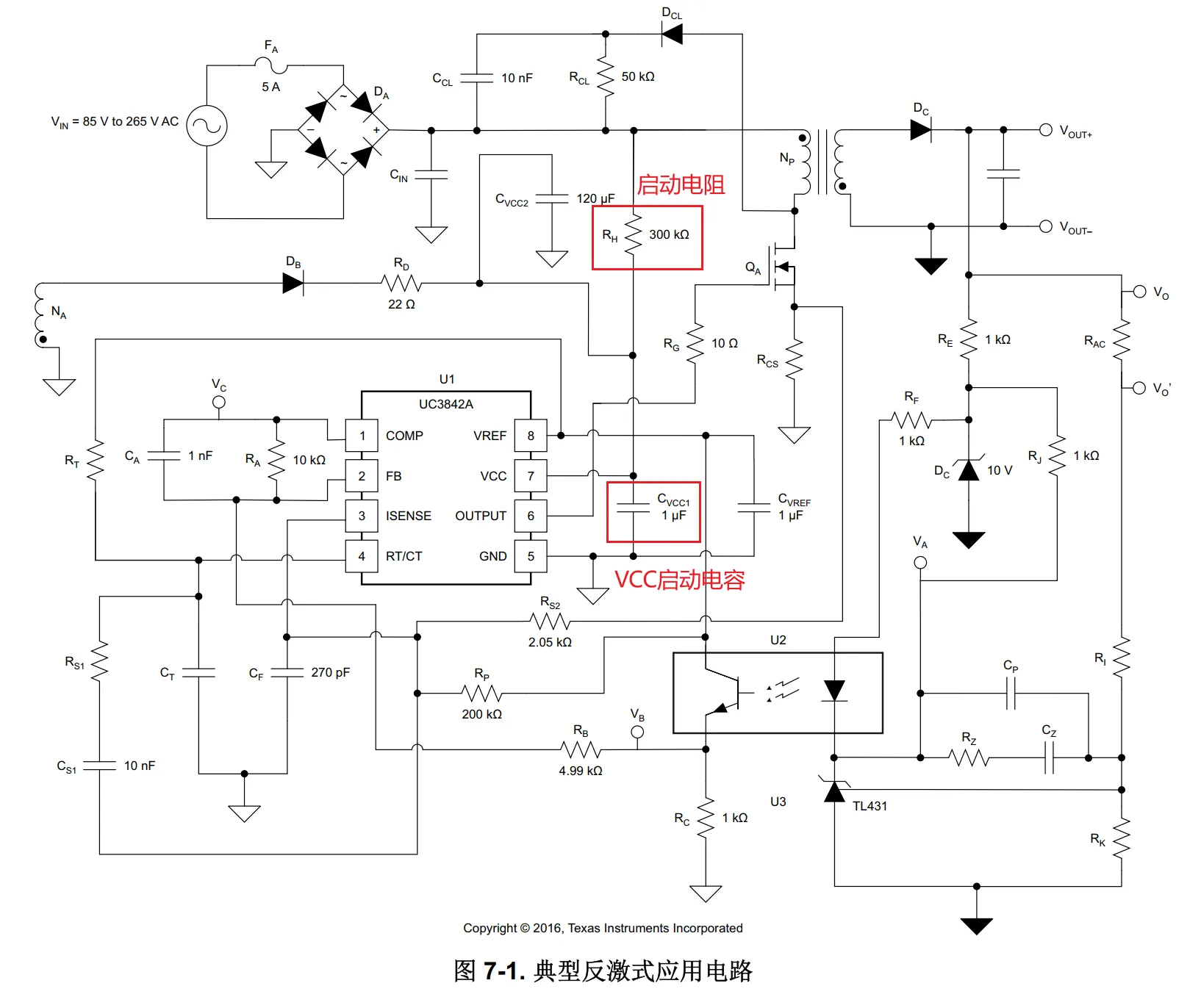

從UC3842規格書里的典型反激式開關電源應用電路圖可以看出，RH是啟動電阻，CVCC1是啟動電容。
02、啟動電阻
啟動電阻需要考慮：耐壓，阻值，功率，啟動時間。
2.1 阻值計算
計算公式如下：
其中：
（1）Umin?是最小輸入電壓，VBUS是交流電Uin整流后的電壓，稱為母線電壓，我們通常會用90V進行計算，這時候啟動時間最長，情況更惡劣。
例如，在輸入電壓為90V 時，啟動電阻的計算：

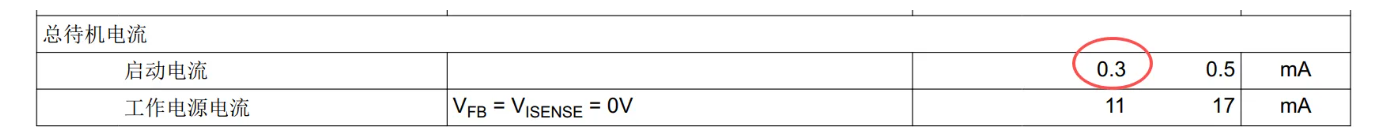

Rset=（90*1.414−16V）/0.3mA≈370kΩ
實際選型留一點裕量，300kΩ。
2.2 耐壓計算
我們知道1206封裝的電阻耐壓為200V（降額90%為180V），功率為0.25W（降額50%為0.125W）。
如果輸入為264V，整流后電壓為373V，那么就至少需要有2個1206電阻串聯分壓。
這里可以選用3個100K歐的電阻串聯。
2.3 功耗計算
根據P=U^2/R，可以計算電阻功耗，根據KVL代入實際公式。
這里算功耗，需要代入最高輸入電壓，這時候的功率最大，電阻功耗最大。
P=（264*1.414V-16V）^2/300K≈0.46W，3個電阻功率0.125*3=0.375W，雖然是小了點，但是分得到每個電阻上的功耗和電壓并沒有那么多，可以滿足需求。
所以電阻選型為：3顆1206封裝，100K。
當然也根據經驗法取值比較多，可以取大一點，2個2M是比較常見的選擇，有什么好處呢？
一方面芯片能夠快速啟動，另一方面，降低待機功耗（功耗計算下來為0.03W），小于能效75mW要求。
03、啟動電容
啟動電容選型需要考慮：容值，耐壓。
3.1 容值
我們知道芯片啟動的過程，其實是給VCC電容充電的過程，所以啟動電容時間的大小影響啟動電容容值的選擇。
電容充電公式：Q=It=CV
已知參數：
I是流經電容的電流，也就母線電壓除以啟動電阻的電流-芯片啟動電流（KCL定律計算）；

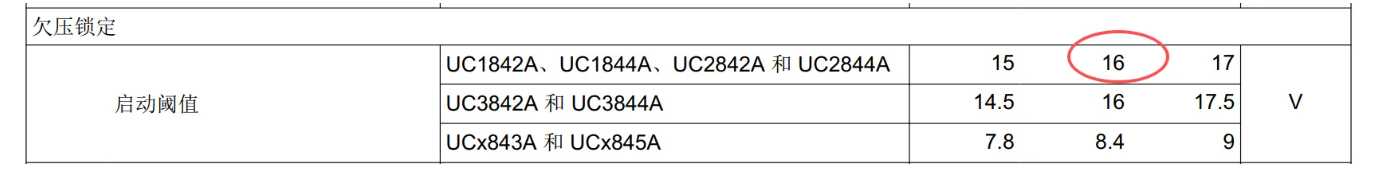

V是芯片啟動閾值；
t是需要達到的啟動時間，根據能效來看，充電器一般要求3S內啟動，LED驅動需要在0.5S/0.75S內啟動，我們這里以充電器為例，選擇啟動時間預設為2.5S。
根據這個公式我們只要知道想要達到啟動時間就能計算出容值大小。
C=It/V=（90V*1.414/300K-0.3mA）*2.5S/16V=19uF
如果啟動電阻為2個2M，代入公式，可以選型為4.7uF。
3.2 耐壓
電容耐壓需要高于芯片開啟電壓，UC3842耐壓為17V，最大30V，所以可以選擇50V。
04、總結
啟動電阻需要考慮：耐壓，阻值，功率，啟動時間，啟動電容選型需要考慮：容值，耐壓。
需要注意的是計算公式可能與實際應用有誤差，需要根據實際調試才能確定。
內容可能存在不夠準確或理解有偏差的地方，歡迎大家指正和交流。
