UC3842中一個疑問

在單端反激式電源應用中，我用的是UC3842芯片，具體用法是舍棄其內部誤差放大器，采樣1腳接光耦輸出端，2腳接地的做法。但是具體這個1腳接光耦輸出是怎么實現調節維持電壓穩定的，當輸出上升時，光耦三極管一端流過的電流就會大，是不是就會把3842內部的誤差放大器輸出端的1mA電流源分的電流多了，還是說Rce電阻變小，這樣它上面的

1

2

壓降就會變小。
全部回復(7)
正序查看
倒序查看
2016-05-12 20:51
兩種說法差不多，Rce電阻變小導致分流增加，結果是一樣的。
0
回復
2016-05-13 10:52
已經被添加到社區經典圖庫嘍
http://www.e-ticket.cn/bbs/classic/
0
回復
2016-08-11 14:18

0
回復
2016-08-11 14:21
@pujiangxiaozi

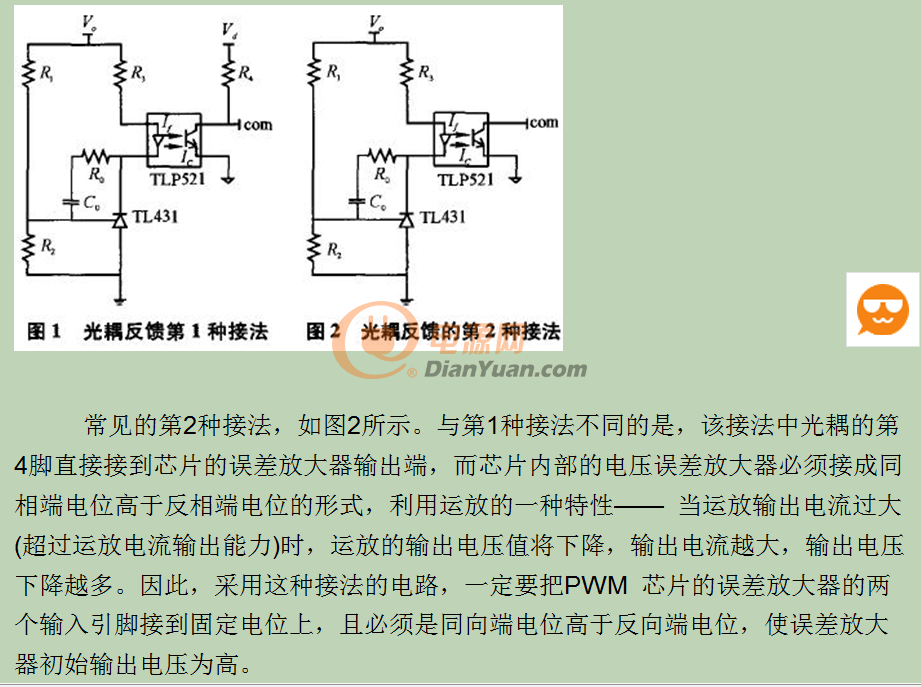

[圖片]

uc3842內部運放最大輸出電流為12mA，另外還有個1mA的恒流源，所以當輸出電流大于13mA時，comp腳會被拉低。Ic電流越大，comp腳電壓越低

0
回復
c2007s
LV.3
6
2016-08-11 23:17
輸出電壓升高----->TL431電流增大----->PC817內部的發光二極管越亮----->光子進入三極管PN結激發電子使三極管電流增大----->D、D、2R、R支路電流下降----->R兩端電壓降低----->“-”端電壓低于“+”端電壓時----->R為1，Q非為1----->脈寬加大。
0
回復
Maniac
LV.1
7
2017-07-11 19:10
@c2007s
輸出電壓升高----->TL431電流增大----->PC817內部的發光二極管越亮----->光子進入三極管PN結激發電子使三極管電流增大----->D、D、2R、R支路電流下降----->R兩端電壓降低----->“-”端電壓低于“+”端電壓時----->R為1，Q非為1----->脈寬加大。
最后不是脈寬減小么？
0
回復
2017-07-22 08:44
@Maniac
最后不是脈寬減小么？

是脈寬減小。
