產品方案：1221 主要適用于非隔離和隔離等LED中小功率電源及燈具上。
產品品牌： joulwat華特
產品特點：? 自適應100/120Hz電流紋波消除芯片? 輸入端內置鉗位穩壓管? VG輸出電壓達10V? LED電流紋波幅度可調s? LED負端電壓幅度可調
? LED峰值電流可調? 短路保護? 熱插拔保?過溫保護? SOT23-6L 封裝
?高PFC，無頻閃，低紋波可以控制在3%以內，線路簡單，相比兩級方案成本減少約5元。產品規格：外置MOS 最大輸出電壓220V,最大輸出電流5A. ? SOT23-6L 封裝。
產品描述：1221配合外置 MOSFET，用于驅動單串LED燈珠，通過VC端電容消除前級驅動器產生的100/120 Hz電流紋波。自適應的電流調整可以 保證IC去紋波同時功耗達到最低。1221將供電輸入端VIN電壓鉗位在30V左右，當供電電壓超過31V時，需在VIN端子串聯電阻。1221允 許用戶通過調整采樣電阻阻值來靈活調整LED峰值電流，從而避免了短路或者熱插拔時對于MOSFET和LED燈珠的損害。1221通過采樣 MOSFET漏端和VLMT端子之間的串聯電阻來設置LED負端電壓的最大值，用于限制系統功耗損失。當LED負端電壓超過短路檢測門限值 并維持超過60us，IC判斷LED短路并關斷MOSFET。1221維持MOSFET關斷狀態13ms，之后自動退出該狀態。主要應用：要求低紋波無頻閃燈具，如 T8,面板燈，支架燈，等等

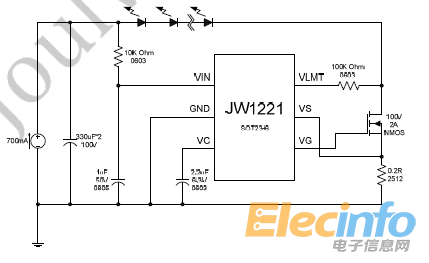

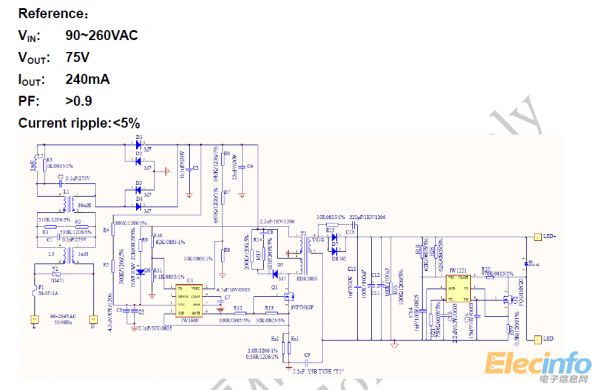

線路圖：
