1.方案名稱：BP9736B

2.方案品牌：上海晶豐明源

3.方案簡介：

概述BP9736B 是一款高精度Buck-Boost 的LED 恒流驅動芯片。芯片工作在電感電流斷續模式，適用于85Vac~265Vac 全范圍輸入電壓BP9736B 芯片內部集成650V 功率開關，采用專利的退磁檢測技術和高壓供電技術，無需輔助繞組的檢測和供電，使其外圍器件更簡單，節約了系統的成本和體積。BP9736B 芯片帶有高精度的電流采樣電路，同時采用了專利的恒流控制技術，實現高精度的LED 恒流輸出和優異的線電壓調整率。BP9736B 具有多重保護功能，包括LED 開路/短路保護，欠壓保護，芯片溫度過熱調節功能等。BP9736B 采用SOP8 封裝。特點? 采用SOP8 封裝? 內部集成650V 功率管? 集成高壓供電功能? 無需輔助繞組檢測和供電? 寬輸入電壓? ±5% LED 輸出電流精度? LED 開路/短路保護? 芯片供電欠壓保護? 過熱調節功能? 采用SOP8 封裝應用? GU10 LED 射燈? LED 球泡燈? 高壓燈絲燈? 其它LED 照明

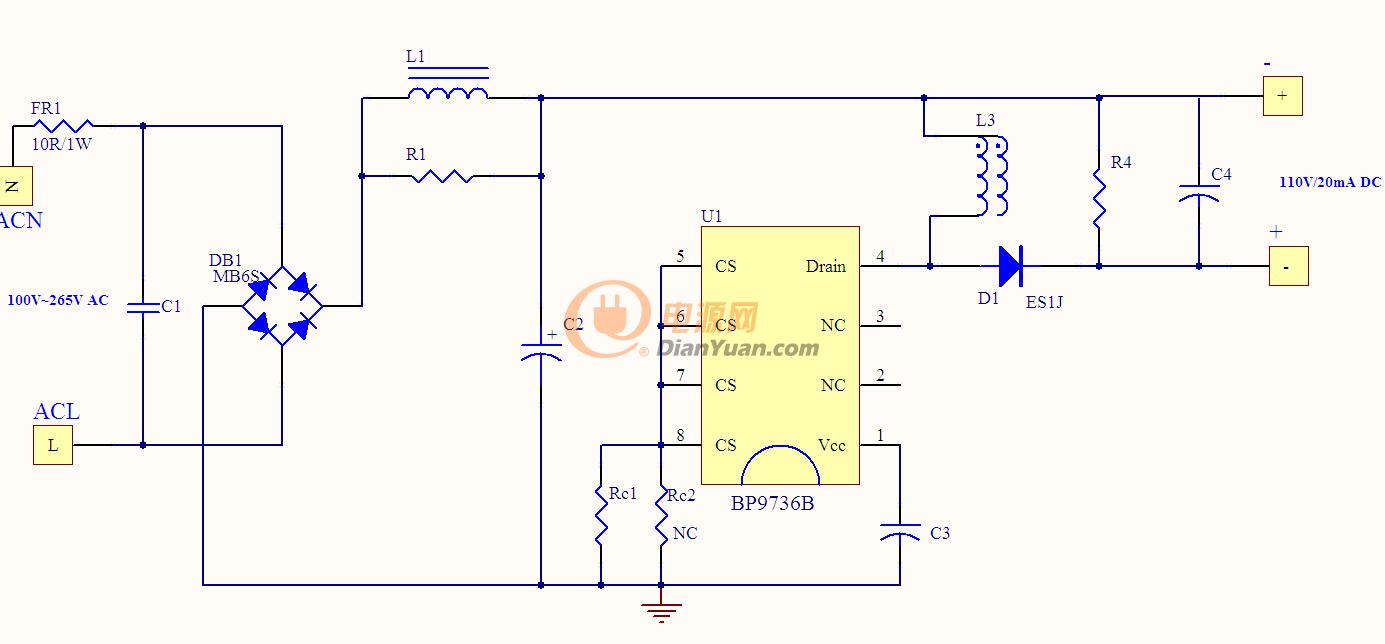

4.方案原理圖：

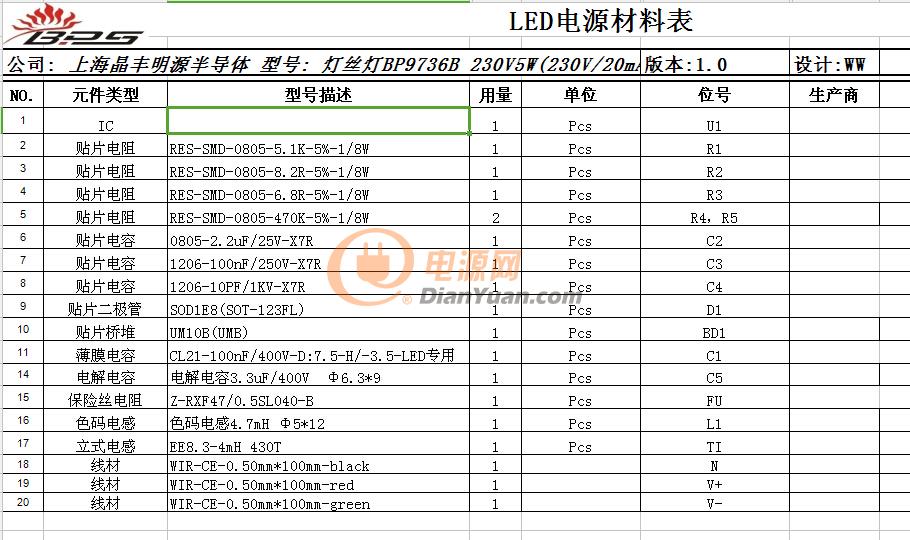

5.BOM清單

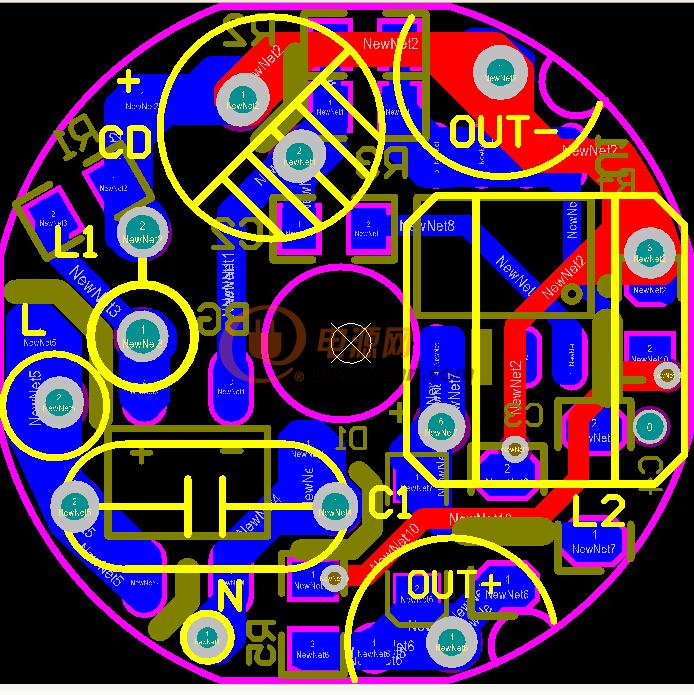

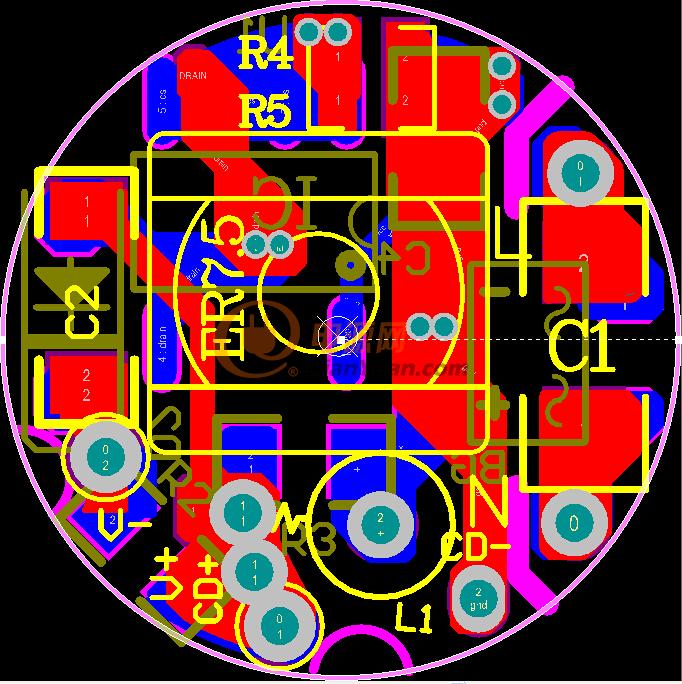

6.PCB圖：

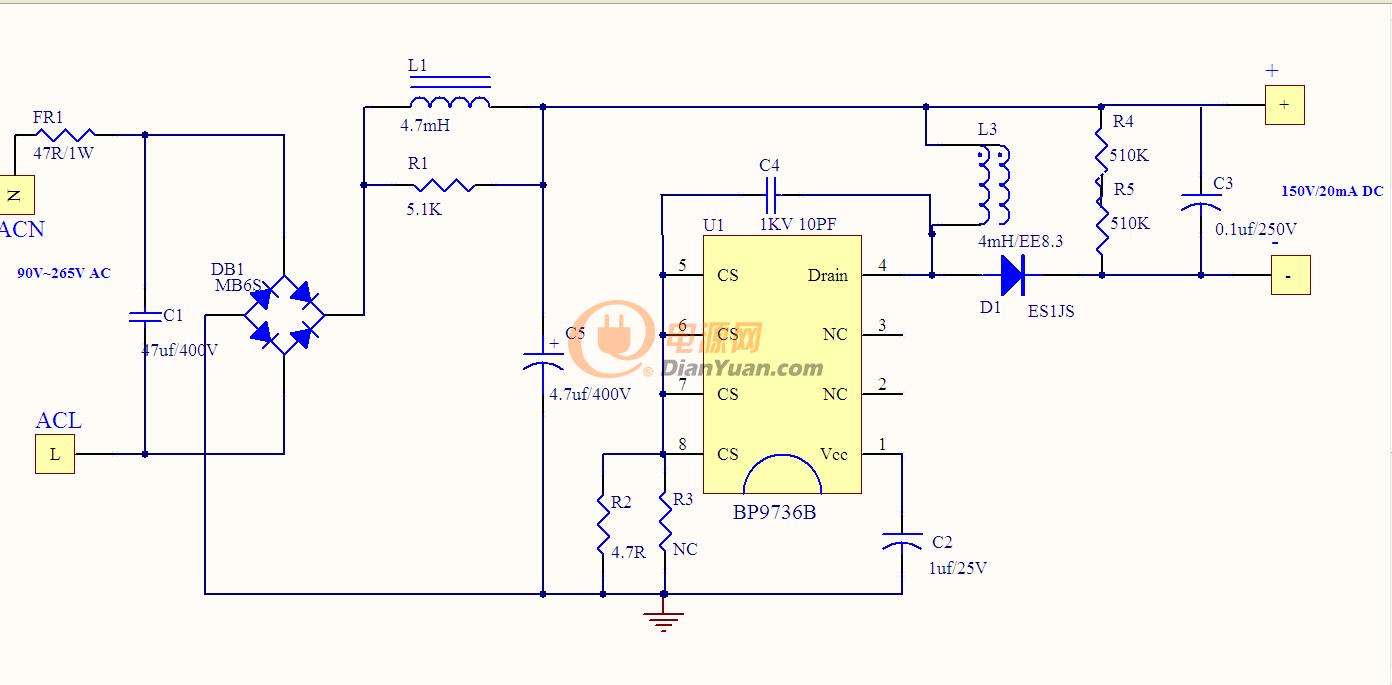

7.E14燈頭方案

8.聯系方式：
