概述：

      SM2316E是單通道LED恒流驅動控制芯片，芯片使用本司專利的恒流設定和控制技術，輸出電流由外接Rext電阻設置為5mA~60mA,且輸出電流不隨芯片OUT端口電壓而變化，較好的恒流性能。系統結構簡單，外圍元件極少，方案成本低。

管腳圖

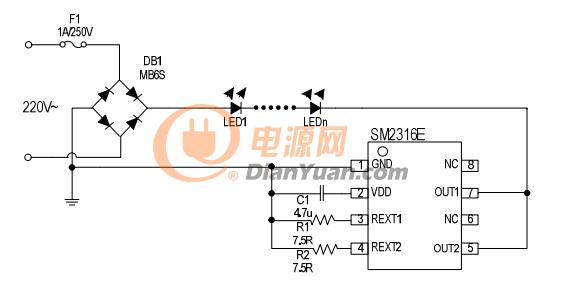

SM2316E LED恒流電源芯片典型應用一

          非調光方案應用電路



     備注：上圖電源可以是交流電源，也可為直流電源；OUT2端口工作時，OUT1端口需供電或OUT1、OUT2端口相連。

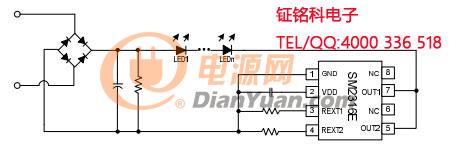

典型應用二

         調光方案應用電路

特點：

      本司專利的恒流控制技術

      a)OUT端口輸出電流外置可調，范圍5mA~60mA

      b)芯片間輸出電流偏差小于±4%

      輸入AC電壓：120V/220V

      支持可控硅調光應用電路

      具有過熱保護功能

      芯片可與LED共用PCB板

      線路簡單、成本低廉

      系統應用無EMI問題

      封裝形式：ESOP8

應用領域：

      T5/T8系列LED日光燈管

      LED路燈照明應用

      LED球泡燈，LED吸頂燈

典型應用方案

方案一

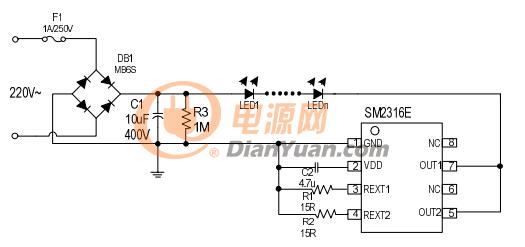

        SM2316E 無頻閃應用方案（12W）



1.LED燈串電壓建議控制在250V到270V之間，系統工作最優化；

2.通過改變R1，R2電阻值，調整輸出工作電流值；

3.R3為系統放電電阻，建議510K到1M之間；

4.C2為VDD電容，建議取值1~10uF。

方案二

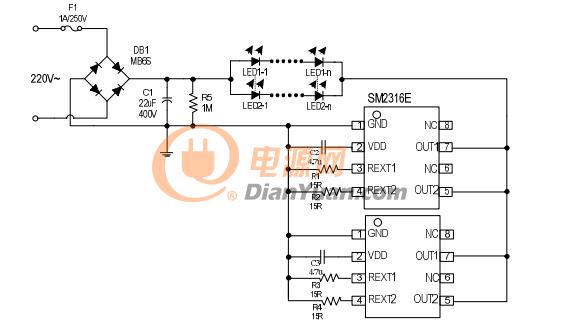

        SM2316E 無頻閃應用方案（24W）



1.LED燈串電壓建議控制在250V到270V之間，系統工作最優化；

2.通過改變R1，R2，R3，R4電阻值，調整輸出工作電流值；

3.R5為系統放電電阻，建議510K到1M之間；

4.C2，C3為VDD電容，建議取值1~10uF。

方案三

        SM2316E 高PF應用方案（12W）



1.LED燈串電壓建議控制在210V到230V之間，系統工作最優化；

2.通過改變R1，R2電阻值，調整輸出工作電流值；

3.C2為VDD電容，建議取值1~10uF.

方案四

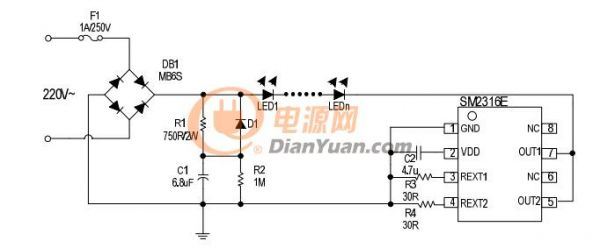

         SM2316E 帶填谷電路的應用方案（12W）



1.LED燈串電壓建議控制在230V到250V之間，系統工作最優化；

2.通過改變R3，R4電阻值，調整輸出工作電流值；

3.R2為系統放電電阻，建議510K到1M之間；

4.C2為VDD電容，建議取值1~10uF.

方案五

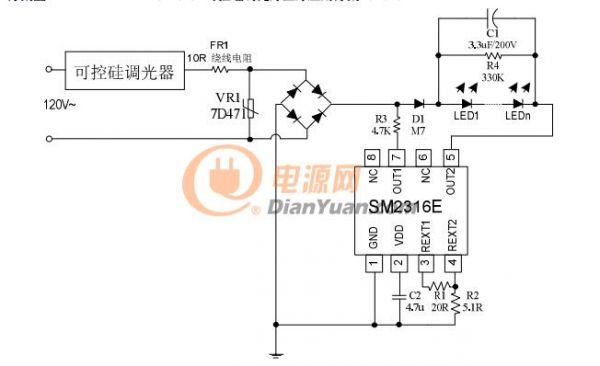

        SM2316E 可控硅調光燈絲燈應用方案（4.5W）

1.LED燈串電壓建議控制在110V到120V之間，系統工作最優化；

2.通過改變R2電阻值，調整輸出工作電流值，改變R1電阻值，調整泄放電流值；

3.R3為功率電阻，用于降低SM2316E的功耗，R3功耗控制在1W內；

4.R4為系統放電電阻，建議300K到510K之間；5.C2為VDD電容，建議取值1~10uF.
