三相純正弦波逆變器控制板

三相純正弦波逆變器控制板

三相純正弦波逆變器控制板

最近公司特別忙，自從前段時間發表了（大功率可調電源3600W,0-60V,0-60A）后，引起了很多朋友的關注與支持，今天再發表一帖三相純正弦波逆變器控制板，適應機種為全高頻（輸入升壓，輸出H橋）的離網三相逆變器使用，全高頻逆變器體積小，重量輕，功率大。本控制板適合1000W-850KW的三相三線和三相四線的正弦波離網逆變器使用。

使用芯片dsPIC33FJ32MC204,TQFP-44

PCB三相純正弦波逆變器控制板.pdf

全部回復(47)

只看樓主

正序查看

倒序查看

LV.5

2

2016-10-16 09:25

沙發！看波形不錯，不知控制板實物怎樣了

0

回復

LV.5

3

2016-10-16 09:38

@549009960

沙發！看波形不錯，不知控制板實物怎樣了

最近會出首樣，程序已通過，PCB是照著原理圖一模一樣制作的

0

回復

深圳奧磁科技

LV.1

4

2016-10-17 11:10

用小型高頻平面變壓器可以把體積做的更??！

0

回復

LV.5

5

2016-10-17 11:19

@深圳奧磁科技

用小型高頻平面變壓器可以把體積做的更?。圖片]

其實做大功率的產品，沒必要把體積做得最小，做大功率的產品本來就空間大，并且有利于散熱通風

0

回復

深圳奧磁科技

LV.1

6

2016-10-17 11:30

@mulunliang

其實做大功率的產品，沒必要把體積做得最小，做大功率的產品本來就空間大，并且有利于散熱通風

其實也要看應用場景，部分對小型化便攜型和體積要求比較嚴格的產品還是有用的。而且平面變壓器的扇熱效果更好。同樣的外殼體積，使用平面變壓器可以獲得更多的內部空間。利于通風也是利于散熱的。

0

回復

LV.5

7

2016-10-18 21:36

@深圳奧磁科技

其實也要看應用場景，部分對小型化便攜型和體積要求比較嚴格的產品還是有用的。而且平面變壓器的扇熱效果更好。同樣的外殼體積，使用平面變壓器可以獲得更多的內部空間。利于通風也是利于散熱的。

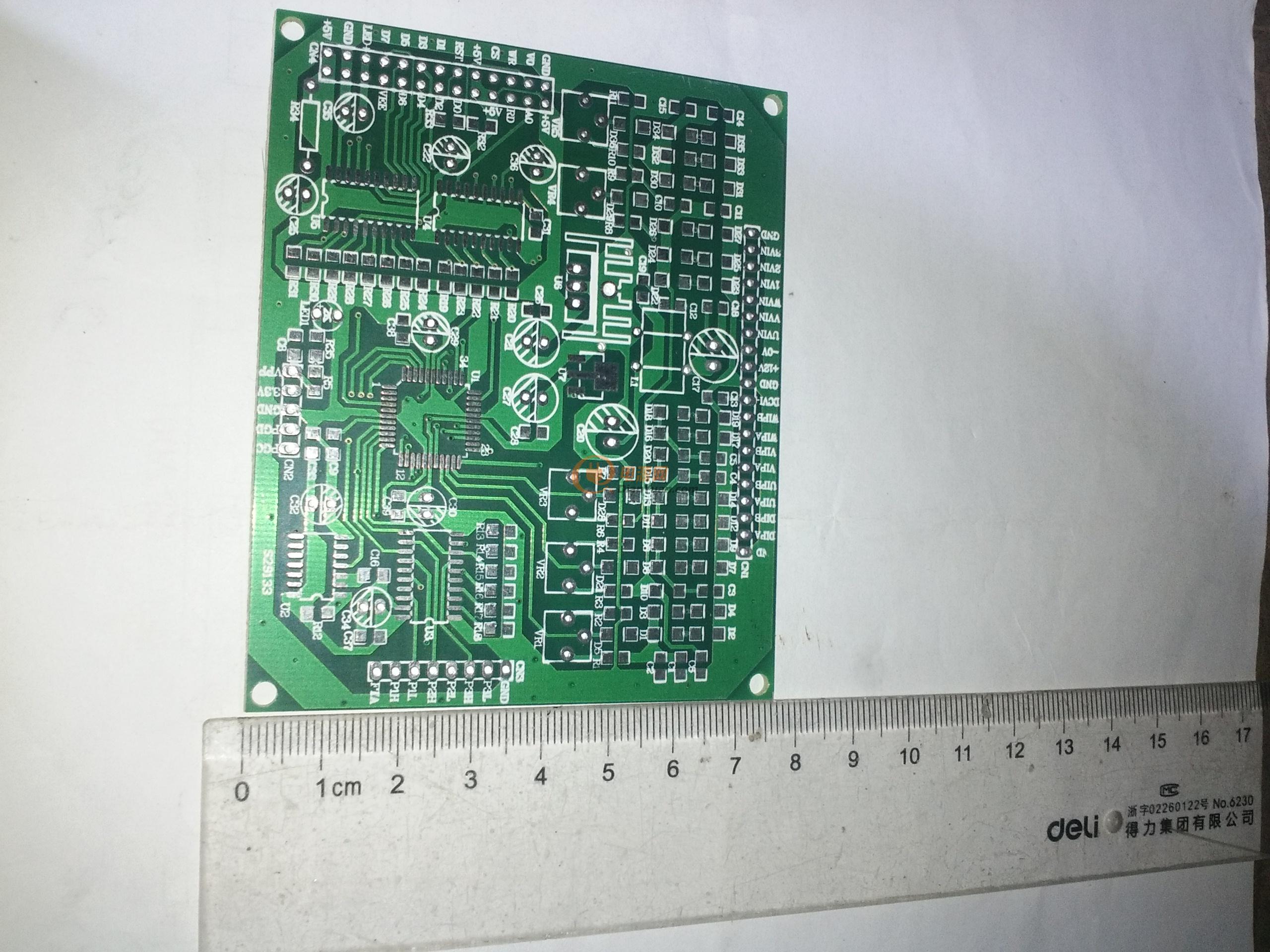

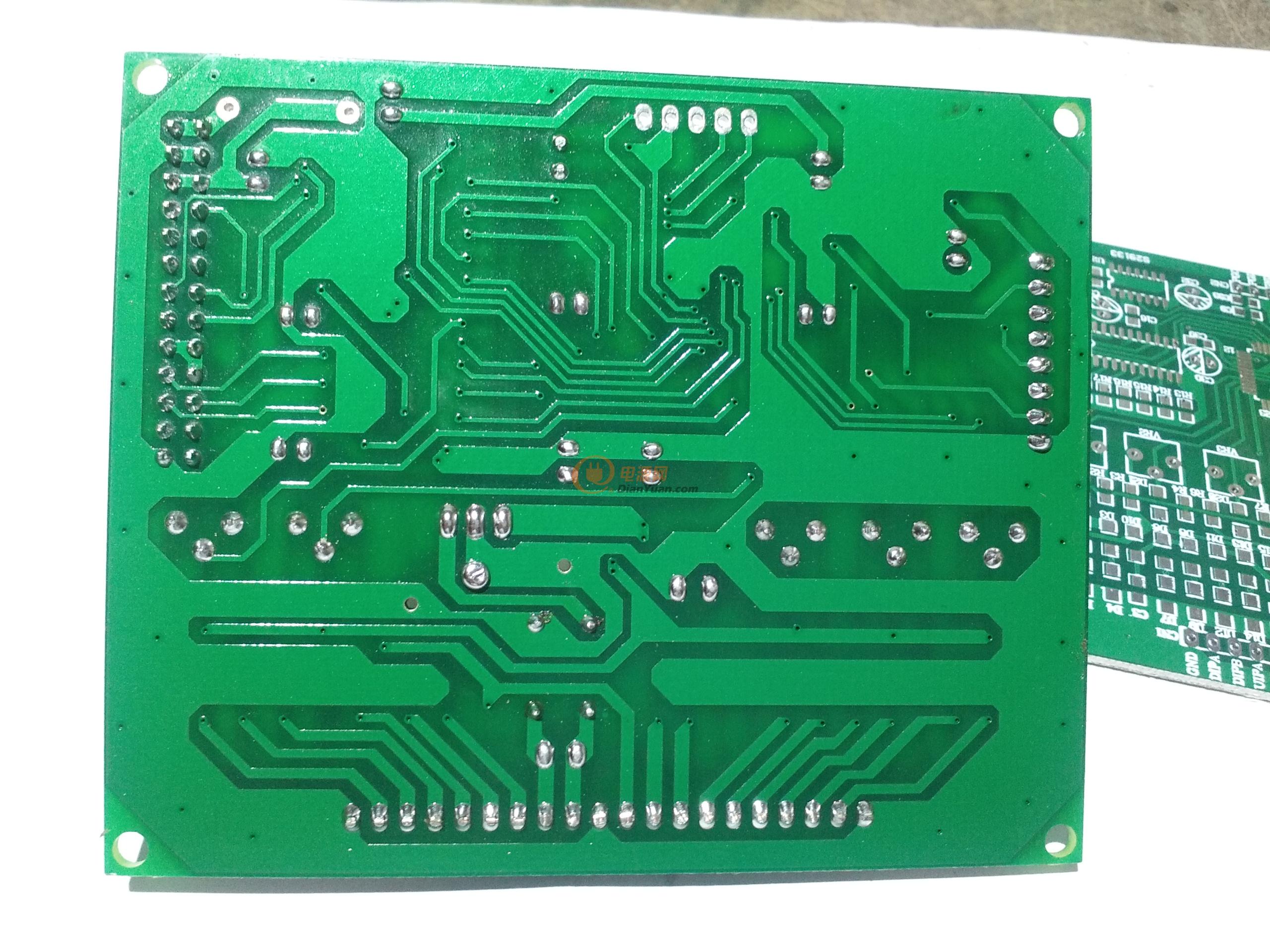

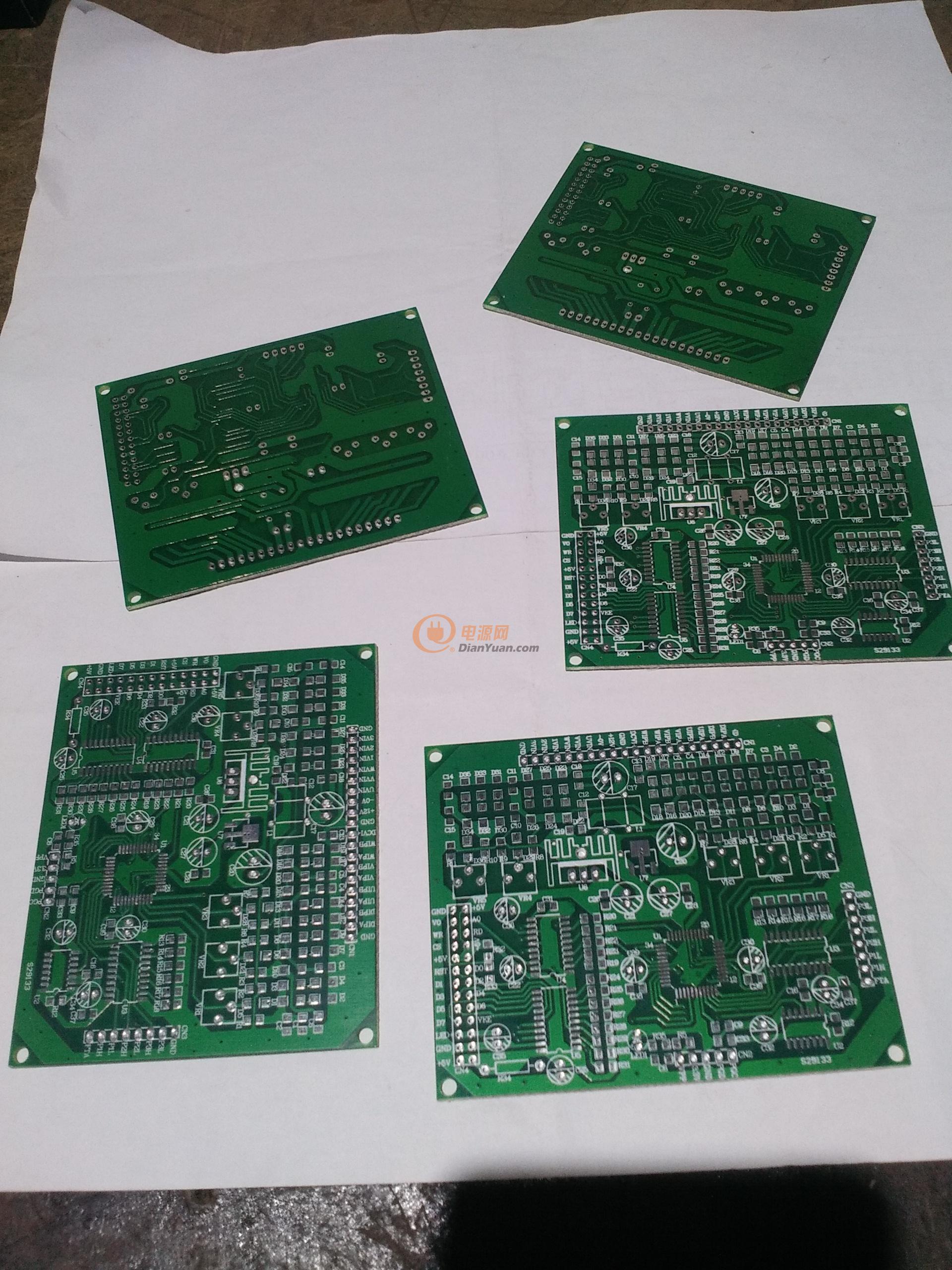

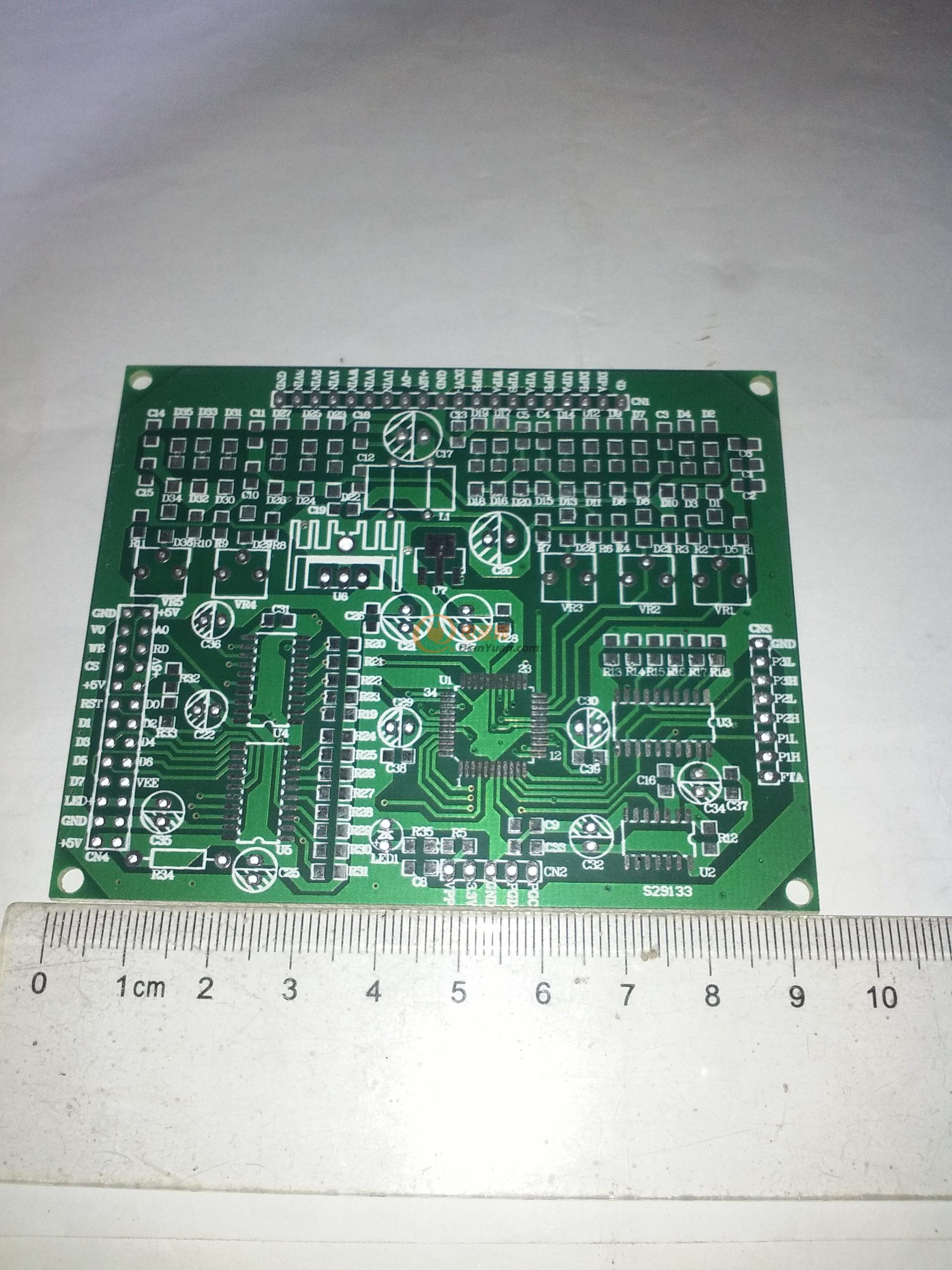

電路板回來了

0

回復

LV.11

8

2016-10-19 16:45

關注。。。先做下記號。。。

0

回復

LV.5

9

2016-10-19 21:58

@dxsmail

關注。。。先做下記號。。。

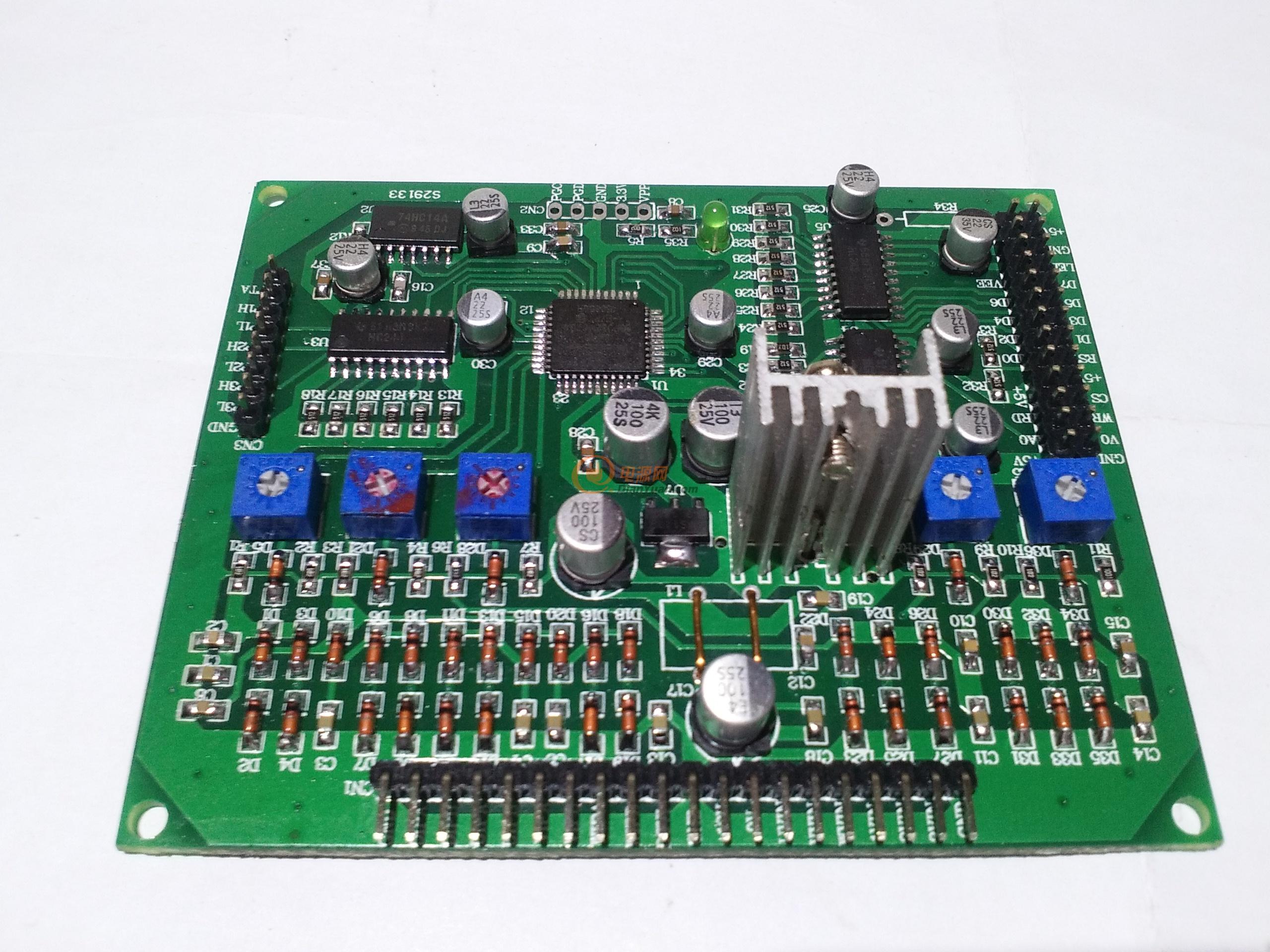

終于抽空焊好了，等著LCD320*240顯示屏了

大家對三相純正弦波高頻逆變器有興趣的朋友，慢慢看，我保證不會令你們失望的，主要是我最近實在忙得很，公司自動重合閘（小型斷路器）訂單忙，再加上本人又在學駕照，所以做調試產品的時間會長一些。

顯示屏參數

二：參數說明

產品型號：CH320240B-觸摸屏(COB工藝)

外形尺寸：160.0 x 109.0 x 12.0mm

顯示區域：118.2 x 89.5 mm

點尺寸：0.35 x 0.35 mm

顯示方式：藍底白字

驅動方式：5V

控制器：RA8806

封裝形式：貼片封裝(COB工藝)

工作溫度：-20度至 +70度

存儲溫度：-30度至 +80度

三：320240觸摸屏外形尺寸圖：

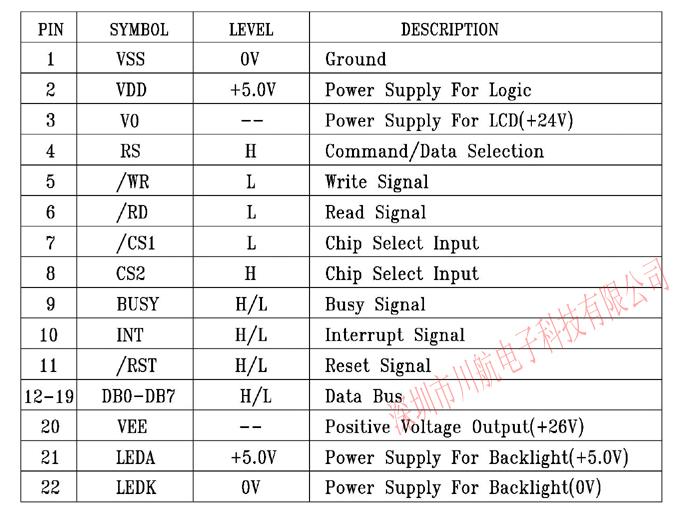

四：320240中文字庫觸摸屏接口定義：

0

回復

LV.5

10

2016-10-19 23:00

@mulunliang

終于抽空焊好了，等著LCD320*240顯示屏了[圖片][圖片][圖片]大家對三相純正弦波高頻逆變器有興趣的朋友，慢慢看，我保證不會令你們失望的，主要是我最近實在忙得很，公司自動重合閘（小型斷路器）訂單忙，再加上本人又在學駕照，所以做調試產品的時間會長一些。顯示屏參數二：參數說明產品型號：CH320240B-觸摸屏(COB工藝) 外形尺寸：160.0x109.0x12.0mm 顯示區域：118.2x89.5mm 點尺寸：0.35x0.35mm 顯示方式：藍底白字驅動方式：5V 控制器：RA8806 封裝形式：貼片封裝(COB工藝) 工作溫度：-20度至+70度存儲溫度：-30度至+80度三：320240觸摸屏外形尺寸圖： [圖片] 四：320240中文字庫觸摸屏接口定義： [圖片]

在這漫長的時間里，給大家看看顯示程序：

#define rs _LATA8

#define wr _LATA4

#define rd _LATA7

#define cs1 _LATA10

const uchar tab1[]="升壓輸出： (V) ";

const uchar tab3[]="逆變輸出： (V) ";

const uchar tab4[]="輸出頻率： (HZ)";

const uchar tab5[]="供電狀況： ";

const uchar tab6[]="XFZ-30K";

const uchar tab7[]="亮德利科技";

const uchar tab8[]="無輸出";

const uchar tab9[]="有輸出";

void delay_nms(unsigned int n)

{

unsigned int i,j;

for(i=n;i>0;i--)

{

for(j=125;j>0;j--)

{

}

}

}

void write(uchar a)

{

_LATC0=a&0X01;

_LATC1=(a&0X02)>>1;

_LATC2=(a&0X04)>>2;

_LATC3=(a&0X08)>>3;

_LATC4=(a&0X10)>>4;

_LATC5=(a&0X20)>>5;

_LATC8=(a&0X40)>>6;

_LATC9=(a&0X80)>>7; }

void init()

{

_ODCC0=1;

_ODCC1=1;

_ODCC2=1;

_ODCC3=1;

_ODCC4=1;

_ODCC5=1;

_ODCC8=1;

_ODCC9=1;

_ODCA8=1;

_ODCA4=1;

_ODCA7=1;

_ODCA10=1;

_TRISA4=0;

_TRISA7=0;

_TRISA8=0;

_TRISA10=0;

_TRISC0=0;

_TRISC1=0;

_TRISC2=0;

_TRISC3=0;

_TRISC4=0;

_TRISC5=0;

_TRISC8=0;

_TRISC9=0;

}

void LCD_CmdWrite(uchar cmd)//8080 //LCD寫指令

{

rd=1;//讀禁止

cs1=0;//片選使能

rs=1;//命令使能

wr=0;//寫使能

write(cmd);

wr=1;//寫禁止

cs1=1;//禁止片選

rs=0;

}

void LCD_DataWrite(uchar wrdata)//8080 //LCD寫數據

{

rd=1;//讀禁止

cs1=0;//片選使能

rs=0;//數據使能

wr=0;//寫使能

write(wrdata);

wr=1;//寫禁止

cs1=1;//禁止片選

rs=1;

}

/*uchar LCD_StatusRead() //LCD讀狀態

{

uchar Data;

cs1 = 0;//片選使能

rs = 1;//命令使能

wr = 1;

rd = 0;

Data = read();

rd = 1;

cs1 = 1;

rs = 0;

return Data;

}

uchar LCD_DataRead() //LCD讀數據

{

uchar Data;

cs1 = 0;//片選使能

rs = 0;//數據使能

wr = 1;

rd = 0;

Data = read();

rd = 1;

cs1 = 1;

rs = 1;

return Data;

}*/

/////////////////清屏子程序//////////////////////////

void clear(void)

{

LCD_CmdWrite(0x00);

LCD_DataWrite(0x04); //選擇繪圖模式

LCD_CmdWrite(0xe0);

LCD_DataWrite(0x00);

LCD_CmdWrite(0xf0);

LCD_DataWrite(0xa8);

delay_nms(6);

}

void mulcipie(void)

{ uint i;

LCD_CmdWrite(0x60);

LCD_DataWrite(0x16);//設置X坐標

LCD_CmdWrite(0x70); //設置Y坐標

LCD_DataWrite(0xa0);

LCD_CmdWrite(0xf1);

LCD_DataWrite(0x50);

LCD_CmdWrite(0xb0);

for(i=0;i<6;i++)

{

LCD_DataWrite(tab8[i]);

delay_nms(200);

}

}

void self(void)

{ uint i;

LCD_CmdWrite(0x60);

LCD_DataWrite(0x16);//設置X坐標

LCD_CmdWrite(0x70); //設置Y坐標

LCD_DataWrite(0xa0);

LCD_CmdWrite(0xf1);

LCD_DataWrite(0x50);

LCD_CmdWrite(0xb0);

for(i=0;i<6;i++)

{

LCD_DataWrite(tab9[i]);

delay_nms(200);

}

}

void lcd_init(void)

{ uint i;

init();

clear();

LCD_CmdWrite(0x00);

LCD_DataWrite(0x0c);

LCD_CmdWrite(ADSR);

LCD_DataWrite(0x03);

LCD_CmdWrite(0x60);

LCD_DataWrite(0x08);//設置X坐標

LCD_CmdWrite(0x70); //設置Y坐標

LCD_DataWrite(0x08);

LCD_CmdWrite(0xf1);

LCD_DataWrite(0xA0);

LCD_CmdWrite(0xb0);

for(i=0;i<7;i++)

{

LCD_DataWrite(tab6[i]);

delay_nms(200);

}

LCD_CmdWrite(0x60);

LCD_DataWrite(0x00);//設置X坐標

LCD_CmdWrite(0x70); //設置Y坐標

LCD_DataWrite(0x40);

LCD_CmdWrite(0xf1);

LCD_DataWrite(0x50);

LCD_CmdWrite(0xb0);

for(i=0;i<20;i++)

{

LCD_DataWrite(tab1[i]);

delay_nms(200);

}

LCD_CmdWrite(0x60);

LCD_DataWrite(0x00);//設置X坐標

LCD_CmdWrite(0x70); //設置Y坐標

LCD_DataWrite(0x60);

LCD_CmdWrite(0xf1);

LCD_DataWrite(0x50);

LCD_CmdWrite(0xb0);

for(i=0;i<20;i++)

{

LCD_DataWrite(tab3[i]);

delay_nms(200);

}

LCD_CmdWrite(0x60);

LCD_DataWrite(0x00);//設置X坐標

LCD_CmdWrite(0x70); //設置Y坐標

LCD_DataWrite(0x80);

LCD_CmdWrite(0xf1);

LCD_DataWrite(0x50);

LCD_CmdWrite(0xb0);

for(i=0;i<20;i++)

{

LCD_DataWrite(tab4[i]);

delay_nms(200);

}

LCD_CmdWrite(0x60);

LCD_DataWrite(0x00);//設置X坐標

LCD_CmdWrite(0x70); //設置Y坐標

LCD_DataWrite(0xa0);

LCD_CmdWrite(0xf1);

LCD_DataWrite(0x50);

LCD_CmdWrite(0xb0);

for(i=0;i<20;i++)

{

LCD_DataWrite(tab5[i]);

delay_nms(200);

}

LCD_CmdWrite(0x60);

LCD_DataWrite(0x16);//設置X坐標

LCD_CmdWrite(0x70); //設置Y坐標

LCD_DataWrite(0xd0);

LCD_CmdWrite(0xf1);

LCD_DataWrite(0x00);

LCD_CmdWrite(0xb0);

for(i=0;i<18;i++)

{

LCD_DataWrite(tab7[i]);

delay_nms(200);

}

}

void display_data(unsigned char adr, unsigned int data_p)

{

unsigned char v1,v2,v3,v4;

v3=data_p%100%10;

v2=data_p%100/10;

v1=data_p/100;

//v1=data_p/1000%10;

LCD_CmdWrite(0x60);

LCD_DataWrite(0x16);//設置X坐標

LCD_CmdWrite(0x70); //設置Y坐標

LCD_DataWrite(adr+0x40);//0x60

LCD_CmdWrite(0xf1);

LCD_DataWrite(0x50);

LCD_CmdWrite(0xf0);

LCD_DataWrite(0x82);

LCD_CmdWrite(0xb0);

if(v1) {

LCD_DataWrite(0x30+v1);

delay_nms(4);

}

else {

LCD_DataWrite(0x00);

delay_nms(4);

}

LCD_DataWrite(0x30+v2);

delay_nms(4);

LCD_DataWrite(0x30+v3);

delay_nms(4);

//LCD_DataWrite(0x2e);

delay_nms(2);

//LCD_DataWrite(0x30+v4);

delay_nms(2);

}

0

回復

LV.4

11

2016-10-20 18:54

@mulunliang

在這漫長的時間里，給大家看看顯示程序：#definers _LATA8 #definewr _LATA4 #definerd _LATA7 #definecs1 _LATA10 constuchartab1[]="升壓輸出： (V)";constuchartab3[]="逆變輸出： (V)";constuchartab4[]="輸出頻率： (HZ)";constuchartab5[]="供電狀況： ";constuchartab6[]="XFZ-30K";constuchartab7[]="亮德利科技";constuchartab8[]="無輸出";constuchartab9[]="有輸出";voiddelay_nms(unsignedintn){ unsignedinti,j; for(i=n;i>0;i--) { for(j=125;j>0;j--) { } }}voidwrite(uchara){ _LATC0=a&0X01; _LATC1=(a&0X02)>>1; _LATC2=(a&0X04)>>2; _LATC3=(a&0X08)>>3; _LATC4=(a&0X10)>>4; _LATC5=(a&0X20)>>5; _LATC8=(a&0X40)>>6; _LATC9=(a&0X80)>>7; } voidinit(){ _ODCC0=1; _ODCC1=1; _ODCC2=1; _ODCC3=1; _ODCC4=1; _ODCC5=1; _ODCC8=1; _ODCC9=1; _ODCA8=1; _ODCA4=1; _ODCA7=1; _ODCA10=1; _TRISA4=0; _TRISA7=0; _TRISA8=0; _TRISA10=0; _TRISC0=0; _TRISC1=0; _TRISC2=0; _TRISC3=0; _TRISC4=0; _TRISC5=0; _TRISC8=0; _TRISC9=0;}voidLCD_CmdWrite(ucharcmd)//8080 //LCD寫指令{ rd=1;//讀禁止 cs1=0;//片選使能 rs=1;//命令使能 wr=0;//寫使能 write(cmd); wr=1;//寫禁止 cs1=1;//禁止片選 rs=0;}voidLCD_DataWrite(ucharwrdata)//8080 //LCD寫數據{ rd=1;//讀禁止 cs1=0;//片選使能 rs=0;//數據使能 wr=0;//寫使能 write(wrdata); wr=1;//寫禁止 cs1=1;//禁止片選 rs=1;}/*ucharLCD_StatusRead() //LCD讀狀態{ ucharData; cs1=0;//片選使能 rs =1;//命令使能 wr=1; rd=0; Data=read(); rd=1; cs1=1; rs =0; returnData;}ucharLCD_DataRead() //LCD讀數據{ ucharData; cs1=0;//片選使能 rs =0;//數據使能 wr=1; rd=0; Data=read(); rd=1; cs1=1; rs =1; returnData;}*//////////////////清屏子程序//////////////////////////voidclear(void){ LCD_CmdWrite(0x00); LCD_DataWrite(0x04); //選擇繪圖模式 LCD_CmdWrite(0xe0); LCD_DataWrite(0x00); LCD_CmdWrite(0xf0); LCD_DataWrite(0xa8); delay_nms(6);}voidmulcipie(void){ uinti; LCD_CmdWrite(0x60); LCD_DataWrite(0x16);//設置X坐標 LCD_CmdWrite(0x70); //設置Y坐標 LCD_DataWrite(0xa0); LCD_CmdWrite(0xf1); LCD_DataWrite(0x50); LCD_CmdWrite(0xb0); for(i=0;i

支持老師，我還在搞這個電源，我用494搞了塊驅動板，效果不錯，效率不高，還在不斷的學習當中，

0

回復

LV.5

12

2016-10-20 19:03

@54392215

支持老師，我還在搞這個電源，我用494搞了塊驅動板，效果不錯，效率不高，還在不斷的學習當中，

哈哈哈！緊跟啊！

0

回復

LV.5

13

2016-10-20 19:05

@mulunliang

哈哈哈！緊跟??！

最近超忙，出樣品的時間沒有3600W可調電源那么快！

0

回復

14

2016-10-21 11:47

已經被添加到社區經典圖庫嘍
http://www.e-ticket.cn/bbs/classic/

0

回復

LV.7

15

2016-10-21 12:01

這么好的資料，不頂一下對不起樓主呀，再說了樓主的人無私貢獻的精神更是值得支持的。樓主我一定關注你支持，期待一步步的更新。

0

回復

LV.4

16

2016-10-21 21:11

@chen2011qian

這么好的資料，不頂一下對不起樓主呀，再說了樓主的人無私貢獻的精神更是值得支持的。樓主我一定關注你支持，期待一步步的更新。

電源今天成功了，我只負載到二十幾A，我沒有更高的負載了，我拿了一個60A的電瓶，幾分鐘就出味道了，電源一點聲音也沒有，我現在想搞個逆變器，大家說說搞輸入幾V的為好，2000-3000W左右的吧，留將來帶動太陽能的，這樣的功率輸入幾V為好，

0

回復

LV.5

17

2016-10-22 08:02

@54392215

電源今天成功了，我只負載到二十幾A，我沒有更高的負載了，我拿了一個60A的電瓶，幾分鐘就出味道了，電源一點聲音也沒有，我現在想搞個逆變器，大家說說搞輸入幾V的為好，2000-3000W左右的吧，留將來帶動太陽能的，這樣的功率輸入幾V為好，

24V的噻，效率會好些，最好60V順便可以測試60V60A的可調電源噻，你不是愁沒有更大的負載嘛，60V逆變器就是最好的選擇噻

哈哈哈！

當時我也是用的逆變器做的負載，效果很好，不論是調電壓還是調電流，都漂亮

0

回復

LV.3

18

2016-10-23 10:18

頂樓主！

請問這種三相三線和三相四線逆變器和普通的三相變頻器的電路結構和控制算法有啥區別?。?

0

回復

LV.5

19

2016-10-23 21:46

@PCBBOY1991

頂樓主！請問這種三相三線和三相四線逆變器和普通的三相變頻器的電路結構和控制算法有啥區別??？

差距大喲

0

回復

一千個愛你的理由

LV.3

20

2016-10-24 15:59

@mulunliang

[圖片][圖片][圖片]電路板回來了

一看畫板就比較舒服

0

回復

一千個愛你的理由

LV.3

21

2016-10-24 16:02

@mulunliang

在這漫長的時間里，給大家看看顯示程序：#definers _LATA8 #definewr _LATA4 #definerd _LATA7 #definecs1 _LATA10 constuchartab1[]="升壓輸出： (V)";constuchartab3[]="逆變輸出： (V)";constuchartab4[]="輸出頻率： (HZ)";constuchartab5[]="供電狀況： ";constuchartab6[]="XFZ-30K";constuchartab7[]="亮德利科技";constuchartab8[]="無輸出";constuchartab9[]="有輸出";voiddelay_nms(unsignedintn){ unsignedinti,j; for(i=n;i>0;i--) { for(j=125;j>0;j--) { } }}voidwrite(uchara){ _LATC0=a&0X01; _LATC1=(a&0X02)>>1; _LATC2=(a&0X04)>>2; _LATC3=(a&0X08)>>3; _LATC4=(a&0X10)>>4; _LATC5=(a&0X20)>>5; _LATC8=(a&0X40)>>6; _LATC9=(a&0X80)>>7; } voidinit(){ _ODCC0=1; _ODCC1=1; _ODCC2=1; _ODCC3=1; _ODCC4=1; _ODCC5=1; _ODCC8=1; _ODCC9=1; _ODCA8=1; _ODCA4=1; _ODCA7=1; _ODCA10=1; _TRISA4=0; _TRISA7=0; _TRISA8=0; _TRISA10=0; _TRISC0=0; _TRISC1=0; _TRISC2=0; _TRISC3=0; _TRISC4=0; _TRISC5=0; _TRISC8=0; _TRISC9=0;}voidLCD_CmdWrite(ucharcmd)//8080 //LCD寫指令{ rd=1;//讀禁止 cs1=0;//片選使能 rs=1;//命令使能 wr=0;//寫使能 write(cmd); wr=1;//寫禁止 cs1=1;//禁止片選 rs=0;}voidLCD_DataWrite(ucharwrdata)//8080 //LCD寫數據{ rd=1;//讀禁止 cs1=0;//片選使能 rs=0;//數據使能 wr=0;//寫使能 write(wrdata); wr=1;//寫禁止 cs1=1;//禁止片選 rs=1;}/*ucharLCD_StatusRead() //LCD讀狀態{ ucharData; cs1=0;//片選使能 rs =1;//命令使能 wr=1; rd=0; Data=read(); rd=1; cs1=1; rs =0; returnData;}ucharLCD_DataRead() //LCD讀數據{ ucharData; cs1=0;//片選使能 rs =0;//數據使能 wr=1; rd=0; Data=read(); rd=1; cs1=1; rs =1; returnData;}*//////////////////清屏子程序//////////////////////////voidclear(void){ LCD_CmdWrite(0x00); LCD_DataWrite(0x04); //選擇繪圖模式 LCD_CmdWrite(0xe0); LCD_DataWrite(0x00); LCD_CmdWrite(0xf0); LCD_DataWrite(0xa8); delay_nms(6);}voidmulcipie(void){ uinti; LCD_CmdWrite(0x60); LCD_DataWrite(0x16);//設置X坐標 LCD_CmdWrite(0x70); //設置Y坐標 LCD_DataWrite(0xa0); LCD_CmdWrite(0xf1); LCD_DataWrite(0x50); LCD_CmdWrite(0xb0); for(i=0;i

光這個顯示程序就難倒我了

0

回復

LV.4

22

2016-10-25 01:30

@mulunliang

差距大喲

哪就做個60V的，來帶帶這個電源，哈哈，我現在手上只有200W的12V的，帶起來沒感覺，沒味道，大車拉小牛了，你的正玄板不錯，帶起來不容易燒管子，要是能把211換成4個250的，哪更加好，就算管子壞了，成本也少，

0

回復

LV.5

23

2016-10-25 07:17

@54392215

哪就做個60V的，來帶帶這個電源，哈哈，我現在手上只有200W的12V的，帶起來沒感覺，沒味道，大車拉小牛了，你的正玄板不錯，帶起來不容易燒管子，要是能把211換成4個250的，哪更加好，就算管子壞了，成本也少，

那是的，2110如果損壞，8010損壞機率也大，最近沒時間，下半年工廠訂單多。

我有空時一定做4只250這個方案的，驅動IGBT也方便，可以設置負壓關斷，也不會壞8010，

并且還做一款可以控制每只單顆功率管的過流短路保護驅動，同時還與之前的腳位完全兼容，直接使用

0

回復

LV.4

24

2016-10-25 23:01

@mulunliang

那是的，2110如果損壞，8010損壞機率也大，最近沒時間，下半年工廠訂單多。我有空時一定做4只250這個方案的，驅動IGBT也方便，可以設置負壓關斷，也不會壞8010，并且還做一款可以控制每只單顆功率管的過流短路保護驅動，同時還與之前的腳位完全兼容，直接使用

老師的想法就是好，

0

回復

25

2016-10-26 10:36

帖子已被設置為頭條，恭喜樓主可添加電源網私人官網微信（dianyuan_com）為好友，領取現金紅包（備注信息：頭條紅包）

注：現金紅包僅限當日領取

活動介紹：http://www.e-ticket.cn/bbs/1531738.html

0

回復

LV.6

26

2016-10-26 14:33

@電源網-fqd

帖子已被設置為頭條，恭喜樓主可添加電源網私人官網微信（dianyuan_com）為好友，領取現金紅包（備注信息：頭條紅包）注：現金紅包僅限當日領取活動介紹：http://www.e-ticket.cn/bbs/1531738.html [圖片]

高手啊。。

0

回復

LV.6

27

2016-10-27 07:03

@54392215

電源今天成功了，我只負載到二十幾A，我沒有更高的負載了，我拿了一個60A的電瓶，幾分鐘就出味道了，電源一點聲音也沒有，我現在想搞個逆變器，大家說說搞輸入幾V的為好，2000-3000W左右的吧，留將來帶動太陽能的，這樣的功率輸入幾V為好，

48v最好,幾乎家家都有48v蓄電池

0

回復

28

2016-11-04 15:08

占個位置，liang兄又出貼了，小的門快跟不上了！

0

回復

LV.5

29

2016-11-04 17:26

@guang盧

占個位置，liang兄又出貼了，小的門快跟不上了！

呵呵，現在暫停了，公司忙，天天加班到10：30，沒時間搞實驗了，等后面有空了繼續做起來

0

回復

LV.1

30

2016-11-08 19:34

@mulunliang

終于抽空焊好了，等著LCD320*240顯示屏了[圖片][圖片][圖片]大家對三相純正弦波高頻逆變器有興趣的朋友，慢慢看，我保證不會令你們失望的，主要是我最近實在忙得很，公司自動重合閘（小型斷路器）訂單忙，再加上本人又在學駕照，所以做調試產品的時間會長一些。顯示屏參數二：參數說明產品型號：CH320240B-觸摸屏(COB工藝) 外形尺寸：160.0x109.0x12.0mm 顯示區域：118.2x89.5mm 點尺寸：0.35x0.35mm 顯示方式：藍底白字驅動方式：5V 控制器：RA8806 封裝形式：貼片封裝(COB工藝) 工作溫度：-20度至+70度存儲溫度：-30度至+80度三：320240觸摸屏外形尺寸圖： [圖片] 四：320240中文字庫觸摸屏接口定義： [圖片]

占個位置

0

回復

LV.2

31

2016-11-23 16:16

樓主求，pcb,文件

0

回復
