在起帖之前先給大家拜個早年，祝：新的一年順順利利，健健康康！

這兩天在重新理原理圖,打算做得更好一些，先在A2的頁面上進行整體的構思，然后分模塊放到A3的頁面當中方便大家去查閱。

       在電子負載中會用到大量的運算放大電路，希望有興趣網友可以先看看相關的運算放大電路。特別是同鄉比例運算放大、反向比例運算放大、差分運算放大、比較器、跟隨器這些。這幾種電路都會用到。

    這次電子負載我也參考了國內國際一些著名的電子負載的電路結構，進行優化后設計一款簡潔、高穩定性的電路。

    參考電路有：艾德克斯、博技、安捷倫。詳細的參考資料再電子負載完成后會全部貼出來給大家，希望大家也去深化電子負載的模擬電路做得更優秀。

建議大家可以看看《OP放大電路設計》[日] 岡村廸夫

是一個日本人寫的，寫得很好，技術無國界理性吸取優秀的技術，希望大家能夠理解。

第一版電路設計完成，PCB布局已完成。

原理圖：protel99se 格式   歡迎下載，由于是前期測試版原理圖,錯誤和疏漏地方在所難免，希望大家予以指正。

原理圖：Sheet1_1_1_19.rar

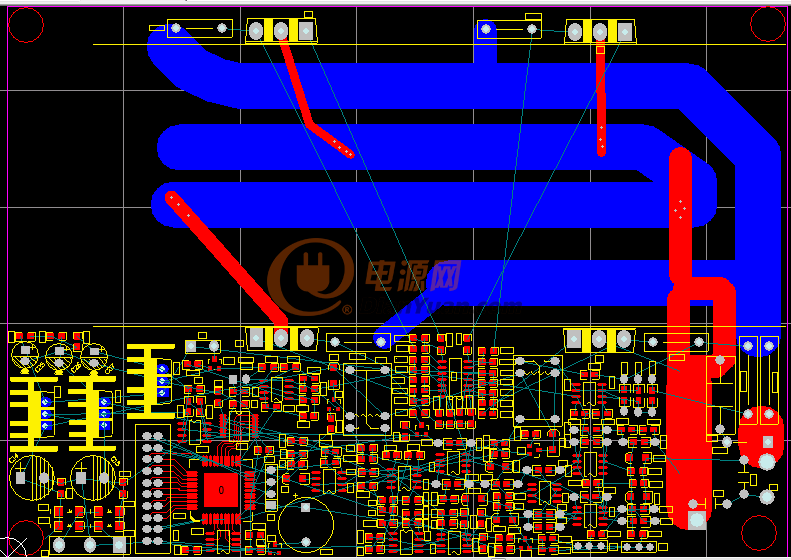

PCB:

【更新記錄】2017年2月2日

第一版 核心板布線已全部完成，圖片如下

最新主板原理圖：

面板+按鍵板2合1原理圖：

主板PCB圖：

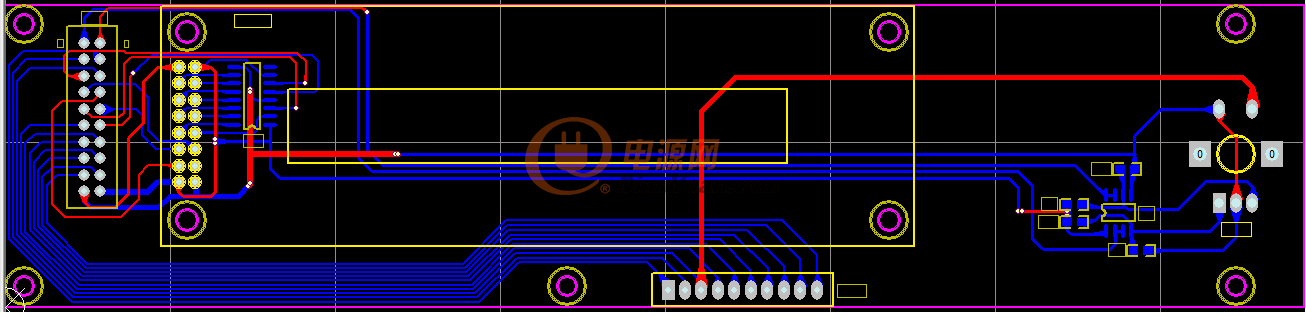

顯示板PCB

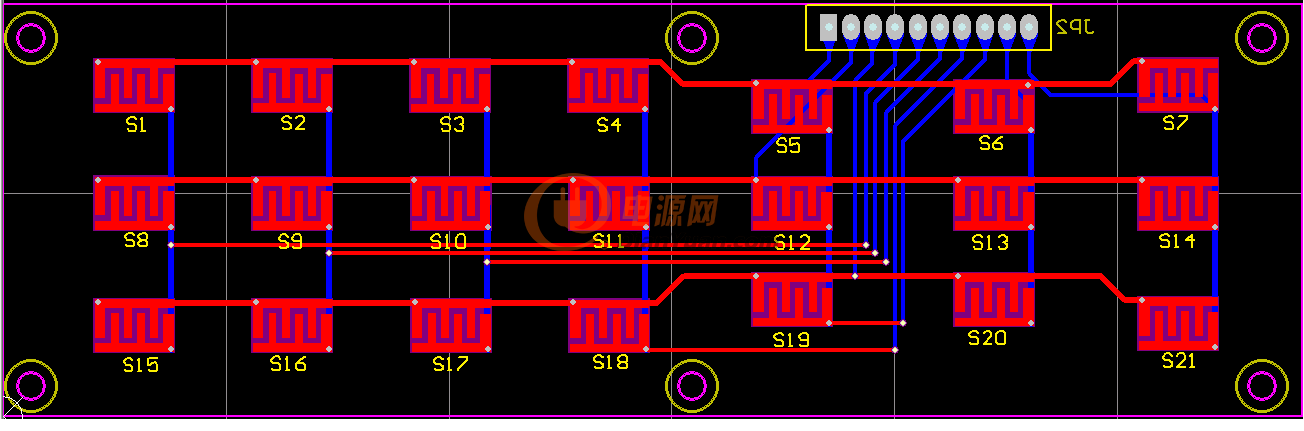

按鍵板PCB
