求助: IPOD充電器

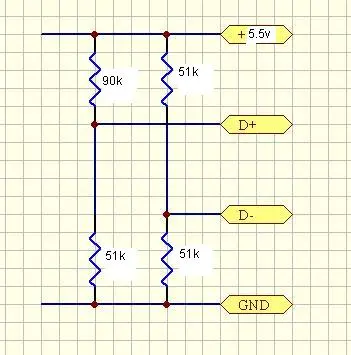

我看見好多USB IPOD充電器在其輸出端都接了4個電阻,如圖所示,
請問這是為什么呢

為什么不接成這樣

或者是這樣呢
全部回復(6)
正序查看
倒序查看
onepower
LV.4
2
2007-05-05 15:03
這是充電器特別之處,因正牌IPOD都可以直接用5~30VDC充電,可以根據此兩點的電壓自動控制充電電流．如沒有此電壓將不能充電．
0
回復
zzd88
LV.6
3
2007-05-05 15:09
它這兩端D+,D-是有個電壓標準的,相當于一個信號電壓,也就象模擬門的觸發端樣,有這個信號才能充電的.
0
回復
2007-05-05 15:32
@onepower
這是充電器特別之處,因正牌IPOD都可以直接用5~30VDC充電,可以根據此兩點的電壓自動控制充電電流．如沒有此電壓將不能充電．
你是說當輸出電壓變化時D+ D-的電壓也隨著變化,從而自動控制了充電電流,那么我上面的圖二.三的接法也應該可以吧,我覺得那樣線路還簡單一些
0
回復
zzd88
LV.6
5
2007-05-05 15:39
@zzd88
它這兩端D+,D-是有個電壓標準的,相當于一個信號電壓,也就象模擬門的觸發端樣,有這個信號才能充電的.
很宣然,第三個不行,圖一圖二是可以的.
0
回復
zxy6681
LV.2
6
2009-08-24 09:28
@zzd88
很宣然,第三個不行,圖一圖二是可以的.
為什么我改了一個開關電源,不行.空載時-d為2.8v,+d為2.0v.接上ipod touch2,變?yōu)?.5v,0.4v.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/1252531251077327.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
sodes55
LV.1
7
2009-09-06 21:18
@zxy6681
為什么我改了一個開關電源,不行.空載時-d為2.8v,+d為2.0v.接上ipodtouch2,變?yōu)?.5v,0.4v.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/80/1252531251077327.jpg');}"onmousewheel="returnimgzoom(this);">
D+>D-,
D+ - D- < 0.5V
