遇到一個難題,如何解決?各位給出出主意!

設計一款電源,外部給定一個電壓信號,為0-5v.現在遇到的麻煩是想在輸入0-5v變化時,能用什么辦法使輸出在5-0v線性變化?也就是說在外部輸入電壓在慢慢變大時,通過什么裝置可以使輸出慢慢變小?
請各位支招!謝謝!

全部回復(13)

只看樓主

正序查看

倒序查看

鷹擊長空

LV.5

2007-05-11 18:39

回復

deep_thought

LV.7

2007-05-11 18:55

把0-5V的輸入信號與電源的輸出電壓相加(可以通過一個運放,另外的輔助電源對運放供電), 把相加的信號作為電源的取樣負反饋信號. 跟電源內部的基準電壓5v比較放大控制初級DUTY.

回復

正弦芯

LV.8

2007-05-11 21:12

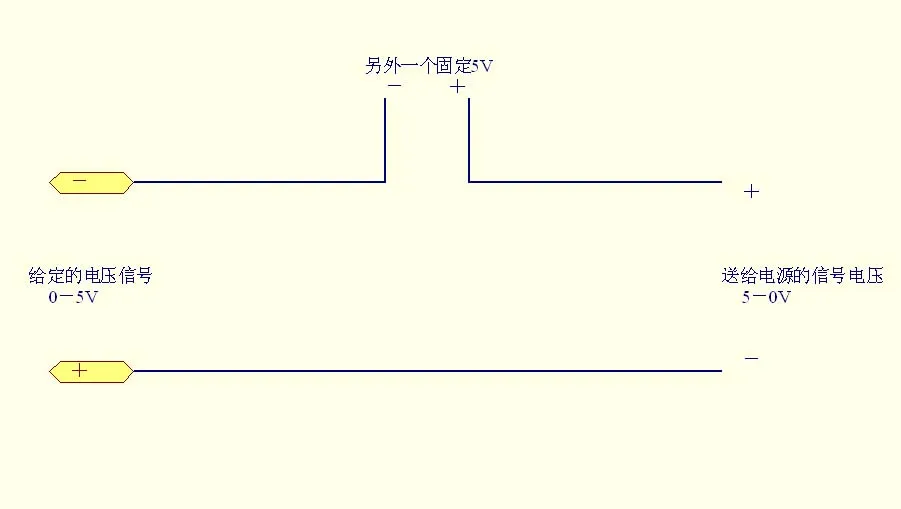

一個笨辦法:電源還是按照0-5V變化,僅僅在信號輸入端做點改動.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/1004721178889132.jpg');}" onmousewheel="return imgzoom(this);">

回復

鷹擊長空

LV.5

2007-05-12 00:36

@正弦芯

一個笨辦法:電源還是按照0-5V變化,僅僅在信號輸入端做點改動.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/53/1004721178889132.jpg');}"onmousewheel="returnimgzoom(this);">

感謝樓上的這兩位,樓上這位正弦芯老兄的所謂“笨辦法”,倒是很有創(chuàng)意,我想了很多復雜的辦法,就是沒有想到這個,呵呵,謝謝啊,看看在實踐中可不可行.

回復

鷹擊長空

LV.5

2007-05-12 00:54

@deep_thought

把0-5V的輸入信號與電源的輸出電壓相加(可以通過一個運放,另外的輔助電源對運放供電),把相加的信號作為電源的取樣負反饋信號.跟電源內部的基準電壓5v比較放大控制初級DUTY.

謝謝

回復

鷹擊長空

LV.5

2007-05-12 01:30

@正弦芯

正弦芯兄,你的辦法是不錯,可是輸入和輸出不是一個參考地呀
可能是我沒有描述清楚,拋開開關電源不談,只談輸入0-5v,中間是一個黑盒子,輸出是5-0v,怎么設計黑盒子?前提是輸入和輸出是同一個參考地.
越簡單越好,希望各位支招!
謝謝!

回復

rhett

LV.8

2007-05-12 01:35

@鷹擊長空

都是好辦法,第一個使用任何電壓;

回復

鷹擊長空

LV.5

2007-05-13 23:55

@鷹擊長空

正弦芯兄,你的辦法是不錯,可是輸入和輸出不是一個參考地呀可能是我沒有描述清楚,拋開開關電源不談,只談輸入0-5v,中間是一個黑盒子,輸出是5-0v,怎么設計黑盒子?前提是輸入和輸出是同一個參考地.越簡單越好,希望各位支招!謝謝!

問題已經解決了,多謝各位熱情作答,前面我在作減法運算放大器時畫錯了電路圖,怎么也跟理論值對不上,真是慚愧啊,再次感謝幾位!

回復

鷹擊長空

LV.5

2007-05-13 23:55

@鷹擊長空

問題已經解決了,多謝各位熱情作答,前面我在作減法運算放大器時畫錯了電路圖,怎么也跟理論值對不上,真是慚愧啊,再次感謝幾位!

仿真電路圖

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/621631179071753.gif');}" onmousewheel="return imgzoom(this);">

回復

shdoqi

LV.6

2007-07-26 10:37

@鷹擊長空

仿真電路圖[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/53/621631179071753.gif');}"onmousewheel="returnimgzoom(this);">

老兄以后有類似問題盡管和我溝通,我已為不知多少人解決這樣的問題了,我以前在21IC網搞過模擬技術培訓,很多人就和我保持了聯系,碰到些具體問題就會來問我,碰到的問題基本上都能讓大家有個滿意的答案.
