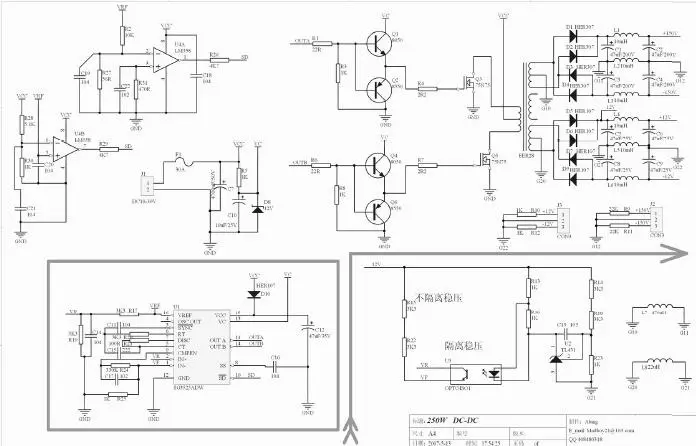

我設計的DC-DC 250W 開關電源供大家參考及點評
請點擊下載 250W DC-DC 開關電源設計.pdf
分享我設計的DC-DC 250W 開關電源
全部回復(46)
正序查看
倒序查看
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/172501179321867.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@zxhts
做的非常不錯,能否向你請教一個關于推挽變壓器方面的問題,輸入DC12V,輸出340V,輸出額定功率在250W的DC-DC推挽電源,在推挽變壓器的設計參數上怎么確定呢,比如骨架的大小、初次極的匝數,饒制的注意事項等.先謝了!
abing 兄,我想用3525+IRF1010E采用推挽電路做250W DC-DC(12V-310V),有什么好電路推薦給我嗎,還有幫忙設計下變壓器好嗎,我由于是菜鳥,沒多少經驗,不知自己計算的變壓器參數是否正確,小弟先謝謝了!
E-mail:luoxiaobing_19@163.com
QQ:274604748 1337311179934555.pdf 你看上面的電路哪些地方不妥啊?
E-mail:luoxiaobing_19@163.com
QQ:274604748 1337311179934555.pdf 你看上面的電路哪些地方不妥啊?
0
回復
不錯,給你好評了

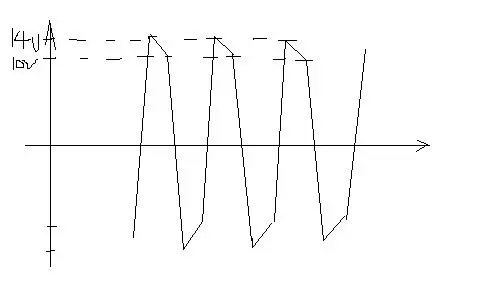

再問個問題,你那個加推挽結構的三極管來增大驅動能力,波形怎么樣子,旁邊加的兩個1K的電阻有什么作用,我現在在調試的一個這樣的驅動電路,沒有加這個電阻,驅動波形不好看,經過脈沖變壓器到mos管的波形為如下樣子:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/54/1177721182995025.jpg');}" onmousewheel="return imgzoom(this);">
不知道是什么原因?請指教
再問個問題,你那個加推挽結構的三極管來增大驅動能力,波形怎么樣子,旁邊加的兩個1K的電阻有什么作用,我現在在調試的一個這樣的驅動電路,沒有加這個電阻,驅動波形不好看,經過脈沖變壓器到mos管的波形為如下樣子:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/54/1177721182995025.jpg');}" onmousewheel="return imgzoom(this);">
不知道是什么原因?請指教
0
回復
@cheng47
不錯,給你好評了再問個問題,你那個加推挽結構的三極管來增大驅動能力,波形怎么樣子,旁邊加的兩個1K的電阻有什么作用,我現在在調試的一個這樣的驅動電路,沒有加這個電阻,驅動波形不好看,經過脈沖變壓器到mos管的波形為如下樣子:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/54/1177721182995025.jpg');}"onmousewheel="returnimgzoom(this);">不知道是什么原因?請指教
那是有變壓器的原因,能用!
0
回復
@abing
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/53/172501179321867.jpg');}"onmousewheel="returnimgzoom(this);">
ading兄
我想按用你的圖做一個輸出DC310V的電壓給330V4800uf-8000uf的儲能電容充電,不用穩壓充電時間在5-8秒內電容電壓達310V,(是給大功率影室閃光燈升壓充電)
請教我要注意哪些問題及哪些改動?
請ading兄給個好的設想
我想按用你的圖做一個輸出DC310V的電壓給330V4800uf-8000uf的儲能電容充電,不用穩壓充電時間在5-8秒內電容電壓達310V,(是給大功率影室閃光燈升壓充電)
請教我要注意哪些問題及哪些改動?
請ading兄給個好的設想
