其中PWM1、PWM2直接取自一個UPS里的3525控制板,我把這個小控制板拆下來,通電讓它工作,并且通過調節一個引腳的電壓使PWM1、PWM2的占空比盡可能小,兩個PWM相位也正好錯開!總之,這個小控制板正常工作了,與它在原機器上沒什么兩樣.
變壓器T1也是從同一個UPS里拆下來的!
我現在只想一個:就是讓燈泡亮起來,不要再燒了!真的要瘋了!
要瘋了,這個最常見的推挽DC-DC為什么一通電就燒!
這是原理圖:
其中PWM1、PWM2直接取自一個UPS里的3525控制板,我把這個小控制板拆下來,通電讓它工作,并且通過調節一個引腳的電壓使PWM1、PWM2的占空比盡可能小,兩個PWM相位也正好錯開!總之,這個小控制板正常工作了,與它在原機器上沒什么兩樣.
變壓器T1也是從同一個UPS里拆下來的!
我現在只想一個:就是讓燈泡亮起來,不要再燒了!真的要瘋了!
其中PWM1、PWM2直接取自一個UPS里的3525控制板,我把這個小控制板拆下來,通電讓它工作,并且通過調節一個引腳的電壓使PWM1、PWM2的占空比盡可能小,兩個PWM相位也正好錯開!總之,這個小控制板正常工作了,與它在原機器上沒什么兩樣.
變壓器T1也是從同一個UPS里拆下來的!
我現在只想一個:就是讓燈泡亮起來,不要再燒了!真的要瘋了!
全部回復(74)
正序查看
倒序查看
C1、C2、R1、R2也與原電路保持一致.

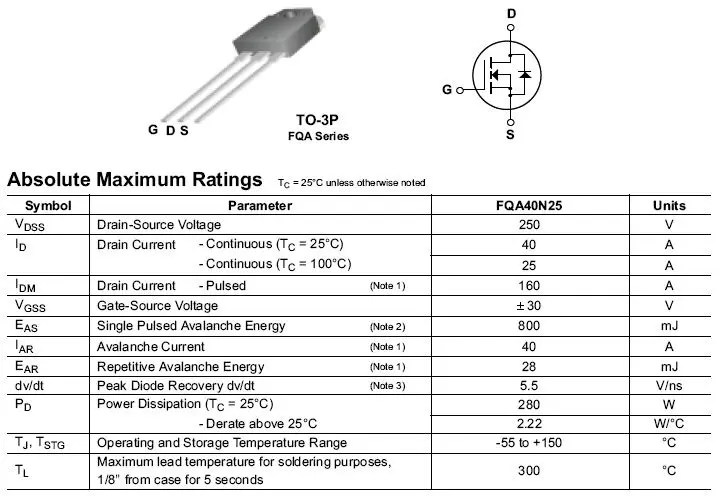

這是40N25的參數,原電路用的是IRFP264,應該不影響吧?
再說我燒的可不止40N25,還有IRF740/640/840等,不論什么,只要一通電,保險絲F1立馬就燒!最多都不到1s時間F1就燒.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/1561351180529169.jpg');}" onmousewheel="return imgzoom(this);">
這是40N25的參數,原電路用的是IRFP264,應該不影響吧?
再說我燒的可不止40N25,還有IRF740/640/840等,不論什么,只要一通電,保險絲F1立馬就燒!最多都不到1s時間F1就燒.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/1561351180529169.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@cnchip
C1、C2、R1、R2也與原電路保持一致.這是40N25的參數,原電路用的是IRFP264,應該不影響吧?再說我燒的可不止40N25,還有IRF740/640/840等,不論什么,只要一通電,保險絲F1立馬就燒!最多都不到1s時間F1就燒.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/53/1561351180529169.jpg');}"onmousewheel="returnimgzoom(this);">
但如果把直流電壓降下來,比如我試過把這個100V換成24V,就可以穩定工作很長時間都沒問題.
0
回復
1、變壓器是原UPS上拆下來的;
2、3525的控制板也是從同一個UPS上拆下來的;
我就是把這兩個組合起來,想把燈泡點亮;
3、至于反饋,我已經把PWM脈寬調的很小很小了,再小就沒有PWM輸出的那種狀態,占空比多少沒仔細測,但不會超過15%.
4、至于PWM頻率……我整個3525的控制板都是從那個UPS上拆下來的.
5、原UPS輸入電壓設計的也是8節蓄電池(100V左右)的.
6、我用低壓24V就可以穩定工作.
7、說耐壓不夠吧,原UPS上用的是IRFP264,漏源極耐壓同樣是250V,我用的40N25耐壓也是250V.
并且,我曾經試過IRF740、840等,740耐壓400V,840耐壓500V,都不知燒了多少個了!都是一通電就燒!
8、所有的燒壞,不僅僅是保險絲F1燒斷,其中一個MOS管也燒壞,GDS全通.
9、不過原UPS不是開關一打開PWM就輸出的,有個過程,但具體怎么處理的還沒弄明白,漏源電壓是個漸變的調整過程,相應的,PWM也在調整,總的趨勢是占空比逐漸減小,最后保持穩定.
再次感謝,望指教!
2、3525的控制板也是從同一個UPS上拆下來的;
我就是把這兩個組合起來,想把燈泡點亮;
3、至于反饋,我已經把PWM脈寬調的很小很小了,再小就沒有PWM輸出的那種狀態,占空比多少沒仔細測,但不會超過15%.
4、至于PWM頻率……我整個3525的控制板都是從那個UPS上拆下來的.
5、原UPS輸入電壓設計的也是8節蓄電池(100V左右)的.
6、我用低壓24V就可以穩定工作.
7、說耐壓不夠吧,原UPS上用的是IRFP264,漏源極耐壓同樣是250V,我用的40N25耐壓也是250V.
并且,我曾經試過IRF740、840等,740耐壓400V,840耐壓500V,都不知燒了多少個了!都是一通電就燒!
8、所有的燒壞,不僅僅是保險絲F1燒斷,其中一個MOS管也燒壞,GDS全通.
9、不過原UPS不是開關一打開PWM就輸出的,有個過程,但具體怎么處理的還沒弄明白,漏源電壓是個漸變的調整過程,相應的,PWM也在調整,總的趨勢是占空比逐漸減小,最后保持穩定.
再次感謝,望指教!
0
回復
@cnchip
1、變壓器是原UPS上拆下來的;2、3525的控制板也是從同一個UPS上拆下來的;我就是把這兩個組合起來,想把燈泡點亮;3、至于反饋,我已經把PWM脈寬調的很小很小了,再小就沒有PWM輸出的那種狀態,占空比多少沒仔細測,但不會超過15%.4、至于PWM頻率……我整個3525的控制板都是從那個UPS上拆下來的.5、原UPS輸入電壓設計的也是8節蓄電池(100V左右)的.6、我用低壓24V就可以穩定工作.7、說耐壓不夠吧,原UPS上用的是IRFP264,漏源極耐壓同樣是250V,我用的40N25耐壓也是250V.并且,我曾經試過IRF740、840等,740耐壓400V,840耐壓500V,都不知燒了多少個了!都是一通電就燒!8、所有的燒壞,不僅僅是保險絲F1燒斷,其中一個MOS管也燒壞,GDS全通.9、不過原UPS不是開關一打開PWM就輸出的,有個過程,但具體怎么處理的還沒弄明白,漏源電壓是個漸變的調整過程,相應的,PWM也在調整,總的趨勢是占空比逐漸減小,最后保持穩定.再次感謝,望指教!
你的變壓器磁芯哪來的?還是從原來扳子上拆下來的?
0
回復
@cnchip
1、變壓器是原UPS上拆下來的;2、3525的控制板也是從同一個UPS上拆下來的;我就是把這兩個組合起來,想把燈泡點亮;3、至于反饋,我已經把PWM脈寬調的很小很小了,再小就沒有PWM輸出的那種狀態,占空比多少沒仔細測,但不會超過15%.4、至于PWM頻率……我整個3525的控制板都是從那個UPS上拆下來的.5、原UPS輸入電壓設計的也是8節蓄電池(100V左右)的.6、我用低壓24V就可以穩定工作.7、說耐壓不夠吧,原UPS上用的是IRFP264,漏源極耐壓同樣是250V,我用的40N25耐壓也是250V.并且,我曾經試過IRF740、840等,740耐壓400V,840耐壓500V,都不知燒了多少個了!都是一通電就燒!8、所有的燒壞,不僅僅是保險絲F1燒斷,其中一個MOS管也燒壞,GDS全通.9、不過原UPS不是開關一打開PWM就輸出的,有個過程,但具體怎么處理的還沒弄明白,漏源電壓是個漸變的調整過程,相應的,PWM也在調整,總的趨勢是占空比逐漸減小,最后保持穩定.再次感謝,望指教!
如果確認3525小板工作正常的話,可能原因有以下幾個:
1、開關管耐壓不夠;可以在開關管的D/S極之間接一個供電電源兩 倍電壓標稱值的TVS管試驗(100V供電選1.5KE200)
2、3525工作頻率與變壓器不符;你可以將供電電壓以10V/次 上調,反復調整3525頻率實驗.(一般在變壓器諧振頻率左右 主回路電流都有明顯的增大)
3、如以上試驗仍然不能達到好的效果,應增加變壓器初級匝數以增加 初級感抗
1、開關管耐壓不夠;可以在開關管的D/S極之間接一個供電電源兩 倍電壓標稱值的TVS管試驗(100V供電選1.5KE200)
2、3525工作頻率與變壓器不符;你可以將供電電壓以10V/次 上調,反復調整3525頻率實驗.(一般在變壓器諧振頻率左右 主回路電流都有明顯的增大)
3、如以上試驗仍然不能達到好的效果,應增加變壓器初級匝數以增加 初級感抗
0
回復
@cnchip
看來這個電路應該沒什么致命錯誤,否則大家一定會指出的,怎么就是不行呢,真是郁悶,一個月了也沒搞定.凡通100V必燒!瘋了!開始是我自己搭的電路,燒也就罷了,可直接拿來的也燒!只是我發現原UPS在開機后,PWM在逐漸調整,占空比逐漸減小,漏源極電壓逐漸趨于穩定,它就不燒,工作很好.
我認為你可以這樣做:
1.加電壓反饋
2.你的八節電池是串聯還是并聯?你可以把100V變成12V輸入,測量輸出電壓是多少(是320V-400V之間)?這樣你就能確定變壓器的匝數比.這樣你就能確定輸入100V輸出電壓時多少?這樣你就能確定初級電流是多少.
1.加電壓反饋
2.你的八節電池是串聯還是并聯?你可以把100V變成12V輸入,測量輸出電壓是多少(是320V-400V之間)?這樣你就能確定變壓器的匝數比.這樣你就能確定輸入100V輸出電壓時多少?這樣你就能確定初級電流是多少.
0
回復
@yangdl
我認為你可以這樣做:1.加電壓反饋2.你的八節電池是串聯還是并聯?你可以把100V變成12V輸入,測量輸出電壓是多少(是320V-400V之間)?這樣你就能確定變壓器的匝數比.這樣你就能確定輸入100V輸出電壓時多少?這樣你就能確定初級電流是多少.
聽你的說法好像是山特城堡系列3KVA的機子,不過這個系列的機子,最低電壓也只有36V(1KVA),好像沒你說的24V供電的.3KVA的是96V(12X8),這系列的機子控制板的芯片是用摩托羅拉的,他的反饋電路是由單片機通過運放再到3525的第1腳,死區時間是由電池容量控制的...不知是不是我說的這個機型.
0
回復
@yangdl
我認為你可以這樣做:1.加電壓反饋2.你的八節電池是串聯還是并聯?你可以把100V變成12V輸入,測量輸出電壓是多少(是320V-400V之間)?這樣你就能確定變壓器的匝數比.這樣你就能確定輸入100V輸出電壓時多少?這樣你就能確定初級電流是多少.
8節電池是串聯的,原UPS也是8節串聯的.
原UPS我已經測過了,輸入100V,輸出350V.該變壓器次級也有中心抽頭,如果測兩端就是700V.
難道非要加反饋???不加不行嗎?我已經把PWM占空比調到非常小了,大概在10%左右.
不好意思,可能問的比較外行,但我想不加應該是可以的,我只想把這個電路調起來,其它的以后再說,呵呵.
多謝多謝,非常感謝.
你好像提醒了什么,突然……有情況我會及時反饋,再次感謝大家!
非常感謝各位!
原UPS我已經測過了,輸入100V,輸出350V.該變壓器次級也有中心抽頭,如果測兩端就是700V.
難道非要加反饋???不加不行嗎?我已經把PWM占空比調到非常小了,大概在10%左右.
不好意思,可能問的比較外行,但我想不加應該是可以的,我只想把這個電路調起來,其它的以后再說,呵呵.
多謝多謝,非常感謝.
你好像提醒了什么,突然……有情況我會及時反饋,再次感謝大家!
非常感謝各位!
