輸出5.2V300毫安的充電器電路圖
哪位大哥有此類的電路圖,麻煩傳上來給小弟看下,,,小弟還是學生,,對此很迷茫,,竟然看不懂那小小的一塊充電器板子,不過偶確信,,是二極管壞了,,,盜版害死人吖~~有知道的大蝦,請給小弟說下哈,,,謝了
全部回復(10)
正序查看
倒序查看
@power1213
小子 都不知道你在說什么,把你下充電器的元件一一說出來,大家都不知道怎么回答你 充什么電池的,NI-MH?/?還是手機電池
是這個樣子滴...偶由于初學電路,,并且自己的MP3充電器壞了,,是鋰電池的充電器~~!!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/54/1798171181930702.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/54/1798171181930702.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@毛毛狼
是這個樣子滴...偶由于初學電路,,并且自己的MP3充電器壞了,,是鋰電池的充電器~~!![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/54/1798171181930702.jpg');}"onmousewheel="returnimgzoom(this);">
這種充電器不要也罷,對電池有很大損壞
0
回復
@毛毛狼
是這個樣子滴...偶由于初學電路,,并且自己的MP3充電器壞了,,是鋰電池的充電器~~!![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/54/1798171181930702.jpg');}"onmousewheel="returnimgzoom(this);">
蒼天,,偶笨,,,不懂原理,,,所以請哪為大哥哥給偶講講,,,謝了,,,拜托,,,,,,,,,,,,,,,,,,,,,,,,,,,
哥哥們,,小弟的確快崩潰了,,,,
哥哥們,,小弟的確快崩潰了,,,,
0
回復
@毛毛狼
蒼天,,偶笨,,,不懂原理,,,所以請哪為大哥哥給偶講講,,,謝了,,,拜托,,,,,,,,,,,,,,,,,,,,,,,,,,,哥哥們,,小弟的確快崩潰了,,,,

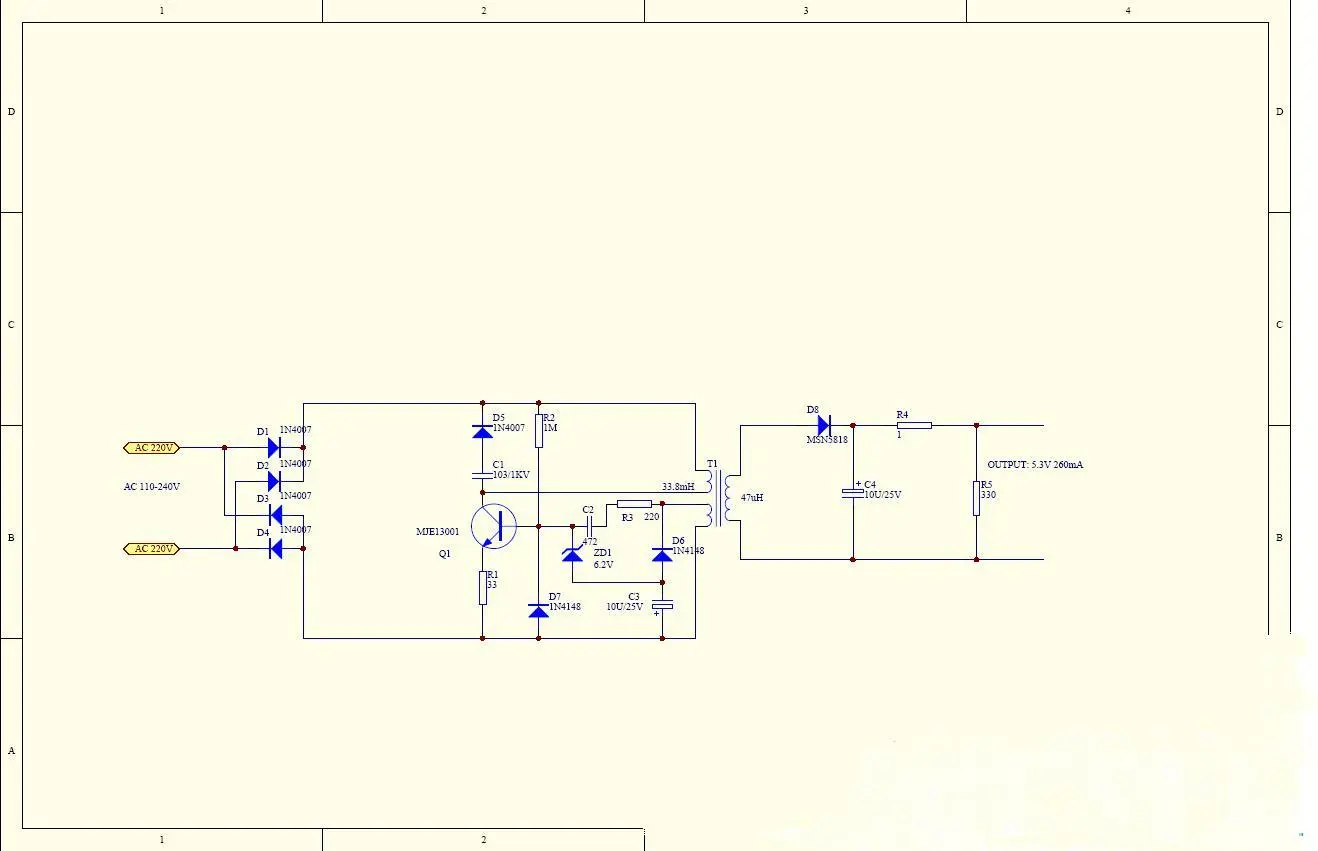

別人寫的,電路很差,可以先湊合大致看看原理
更多的,去電源技術綜合區,置頂RCC
220V交流輸入,一端經過一個4007半波整 流,另一端經過一個10歐的電阻后,由10uF電容濾波.這個10歐的電阻用來做保護的,如果后面出現故障等導致過流,那么這個電阻將被燒斷,從而避免引起更大的故障.右邊的4007、4700pF電容、82KΩ電阻,構成一個高壓吸收電路,當開關管13003關斷時,負責吸收線圈上的感應電壓,從而防止高壓加到開關管13003上而導致?lián)舸?13003為開關管(完整的名應該是MJE13003),耐壓400V,集電極最大電流1.5A,最大集電極功耗為14W,用來控制原邊繞組與電源之間的通、斷.當原邊繞組不停的通斷時,就會在開關變壓器中形成變化的磁場,從而在次級繞組中產生感應電壓.由于圖中沒有標明繞組的同名端,所以不能看出是正激式還是反激式.不過,從這個電路的結構來看,可以推測出來,這個電源應該是反激式的.左端的510KΩ為啟動電阻,給開關管提供啟動用的基極電流.13003下方的10Ω電阻為電流取樣電阻,電流經取樣后變成電壓(其值為10*I),這電壓經二極管4148后,加至三極管C945的基極上.當取樣電壓大約大于1.4V,即開關管電流大于0.14A時,三極管C945導通,從而將開關管13003的基極電壓拉低,從而集電極電流減小,這樣就限制了開關的電流,防止電流過大而燒毀(其實這是一個恒流結構,將開關管的最大電流限制在140mA左右).變壓器左下方的繞組(取樣繞組)的感應電壓經整流二極管4148整流,22uF電容濾波后形成取樣電壓.為了分析方便,我們?nèi)∪龢O管C945發射極一端為地.那么這取樣電壓就是負的(-4V左右),并且輸出電壓越高時,采樣電壓越負.取樣電壓經過6.2V穩壓二極管后,加至開關管13003的基極.前面說了,當輸出電壓越高時,那么取樣電壓就越負,當負到一定程度后,6.2V穩壓二極管被擊穿,從而將開關13003的基極電位拉低,這將導致開關管斷開或者推遲開關的導通,從而控制了能量輸入到變壓器中,也就控制了輸出電壓的升高,實現了穩壓輸出的功能.而下方的1KΩ電阻跟串聯的2700pF電容,則是正反饋支路,從取樣繞組中取出感應電壓,加到開關管的基極上,以維持振蕩.右邊的次級繞組就沒有太多好說的了,經二極管RF93整流,220uF電容濾波后輸出6V的電壓.
