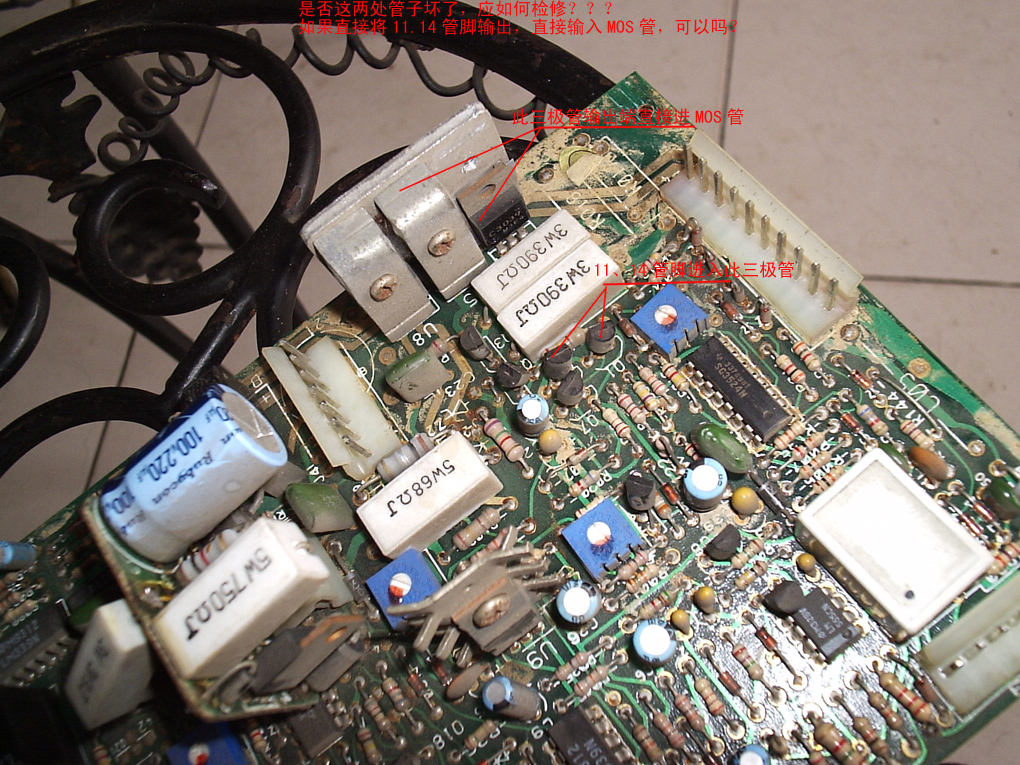

你能不能把從11、14腳輸出一直到mos的電路大概畫出來
光這里看很難哦

是圖騰嗎?可以直接接試一下,不過這種三極管到處都是啊

這樣看不出來是否是圖騰
不過可以直接接上去試一下了

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/24/1103263916.jpg');}" onmousewheel="return imgzoom(this);">

確實很難看懂,估計你的圖畫錯了一些地方,但大概意思還是明白了
1.你先檢查U8,U8應該是一個象7812之類的穩壓器,你先看U8有沒壞,
   有沒有輸出.
2.如果U8沒有問題,你再看和U8在同一塊散熱片上的那兩個三極管有沒有
   和SG3524的11、14秒腳相位相同或相位互補的驅動信號.如果有的話
   就是這兩個三極管壞了.
3.如果這兩個管子沒有驅動信號,就是你自己畫的圖的那四個三極管出了
   問題

11,14管腳直接輸入mos管驅動功率是不夠的,看了你的電路板應該不是mos管是NPN管,功率輸出管估計型號是MJ11032大概有4個組成,參數120V30A達林頓管,看了這塊板應該是500-1000W,24VDC或48VDC輸入50HZ方波頻率220AC輸出逆變器,問題可能在功率管MJ11032上換掉試一試.
