是怎么樣的怪叫法?是不是音頻變低后能聽得見的聲音??你設計的諧振點頻率是多少呀??

提出問題一定要講明電磁爐的工作模式,不然誰能給你答復?

我的電磁爐設計為6千瓦,采用逆變電路如圖所示,
我的最大功率時工作頻率為20K,當調檔增加功率時,控制IGBT的開關頻率接近諧振頻率,但當電路中電流IC大于4A時,我們的電路就會發出快速的“滋滋”聲,聲音不是連續的,不是低頻音頻聲,是那種斷續但是速度很快的“滋滋”聲,有點像繼電器在高速開關控制下不停開、閉合、開、閉合速度很快時的那種“滋滋”聲.與檢鍋時的鍋底共振發出的聲音也像,只是速度很快且較聲音較大而已,據我自己推測判斷,就像發出IGBT驅動脈沖,然后關斷IGBT驅動脈沖,然后又開通IGBT驅動脈沖,如此快速反復而造成.當我們把檔位調下來,IGBT的開關頻率遠離諧振點、電路中電流IC小于4A時,這種“滋滋”聲消失.
我現在苦苦陷于這種現象,不知道什么原因造成,還望各位大俠指點迷津!有一次調試,當調檔加大功率時,發出“滋滋”聲,然后“哧”火花一冒,保險管就燒了,然后測試IGBT波形,IGBT波形都不對了,也不知IGBT性能是不是這樣搞壞了.
大家判斷下會不會是柵極電阻的問題?我用三菱的IGBT,柵極電阻的取值怎么計算啊?望大俠們不吝賜教!萬分感謝!本人焦急當中.

主回路省了很多元器件,能說明問題嗎?只要少一個必要的器件就會出現各種意想不到的問題.

拜托你講點實質性話好不好?有你這樣當板主的?怪不得這個板越做越差,都沒多少人要來了.
我的電路圖就是這樣的,原封不動的原理圖,像你一樣說些空話誰不會說!!

版主是"XKW1"!
這種示意性原理圖無任何實用價值.

你的功率管是PNP三極管?你的整流部分與功率逆變部分無濾波電路隔離?......還有很多?

那你就少唧唧歪歪,閉上你的狗嘴!!!

如此不文明的態度,還能學到什么東西?

從不解決問題,長期說自己產品有什么什么功能,又從不說任何技術的,從來沒一句實質性話,專說空話虛話,最看不起這種人,超級鄙視!!!要學也不會找你這種技術封鎖、小里小氣、每天專門看網上有沒有對手超過你們公司的人學!
極度鄙視打壓對手、封鎖技術、長期說些虛話、又吹噓自己產品的技術敗類!

兄弟,你現在求人解決問題,自然要放低調點.不過,你說的都是實話,我特喜歡你說話的語調!!

是整流部分的問題.先在直流部分(母線)加一個濾波共模感看看啦!

你聲音最大原因就是 電路急速在追蹤頻率 造成的. 其發生原因如下 :

1.感應線圈結構不緊密或是繞法造成自身共振在您頻率追蹤範圍內.
2.電容品質不好, 在高速衝放電時內部放電.
3.IGBT接合怪聲, 主要是IGBT品質不良, 尤其是用二手IGBT.
4.電源扼流圈發聲, 這種發生可以不理會.

但依您發生狀態, 感應線圈不良因素較大. 用依最簡單方法來看, 當您跳或燒掉後 您把線圈拆開看有無黑點 ! 如果有就是共震造成擊穿. 還有令一件事 您的IGBT受傷了, 不要再用了 !

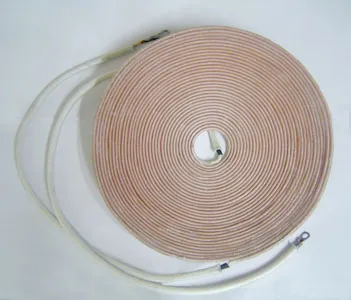

我司專業生產大功率電磁爐線盤專用高頻,高頻線采用多股細線絞,增強渦流強度,可提升加熱速度.使大功率商用爐盤成本有效降低,功率可擴展范圍從3KW-65KW.聯系電話:13424518035 --李野平500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/66/1679161213323651.jpg');}" onmousewheel="return imgzoom(this);">
