原理圖: 700751185152828.pdf

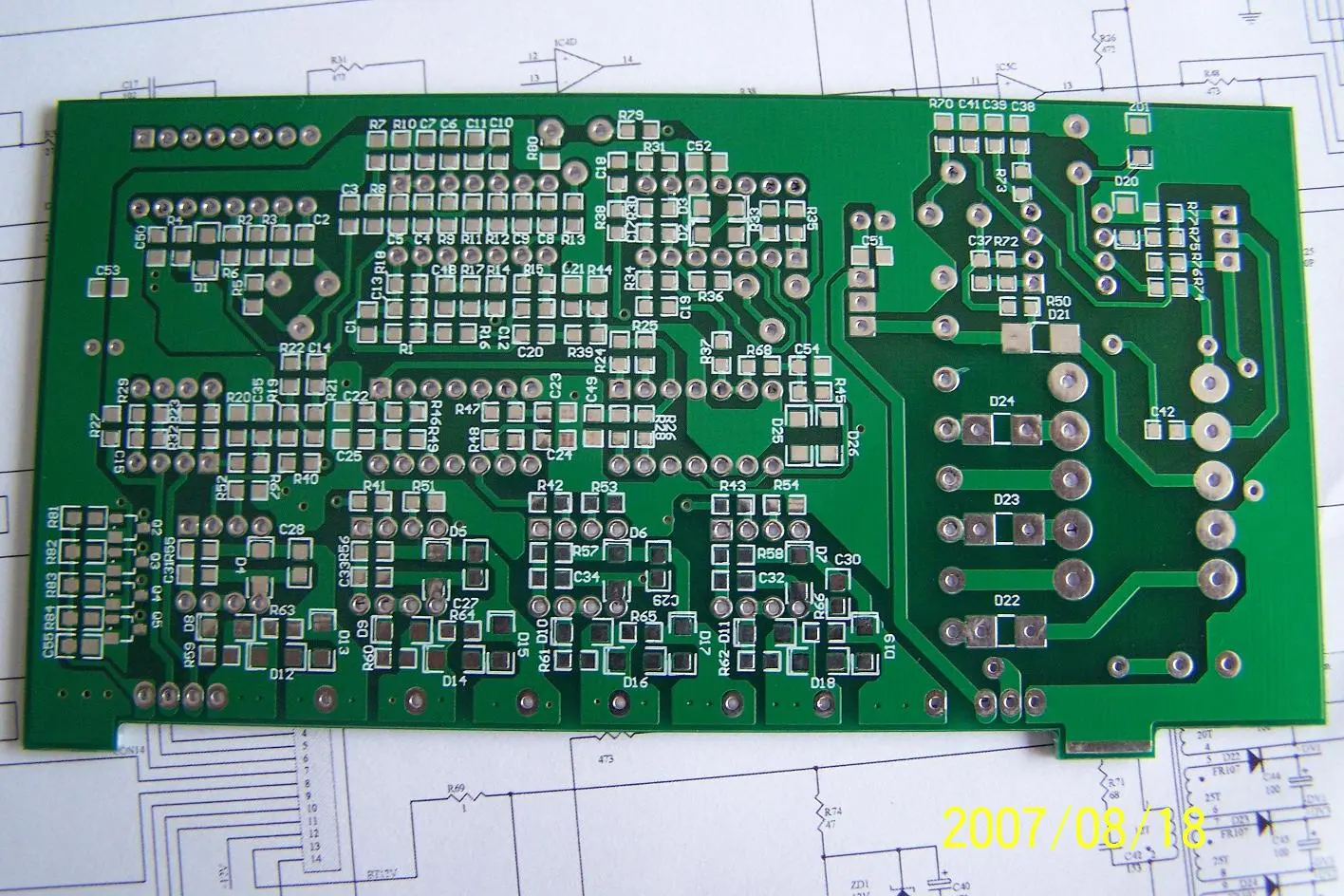

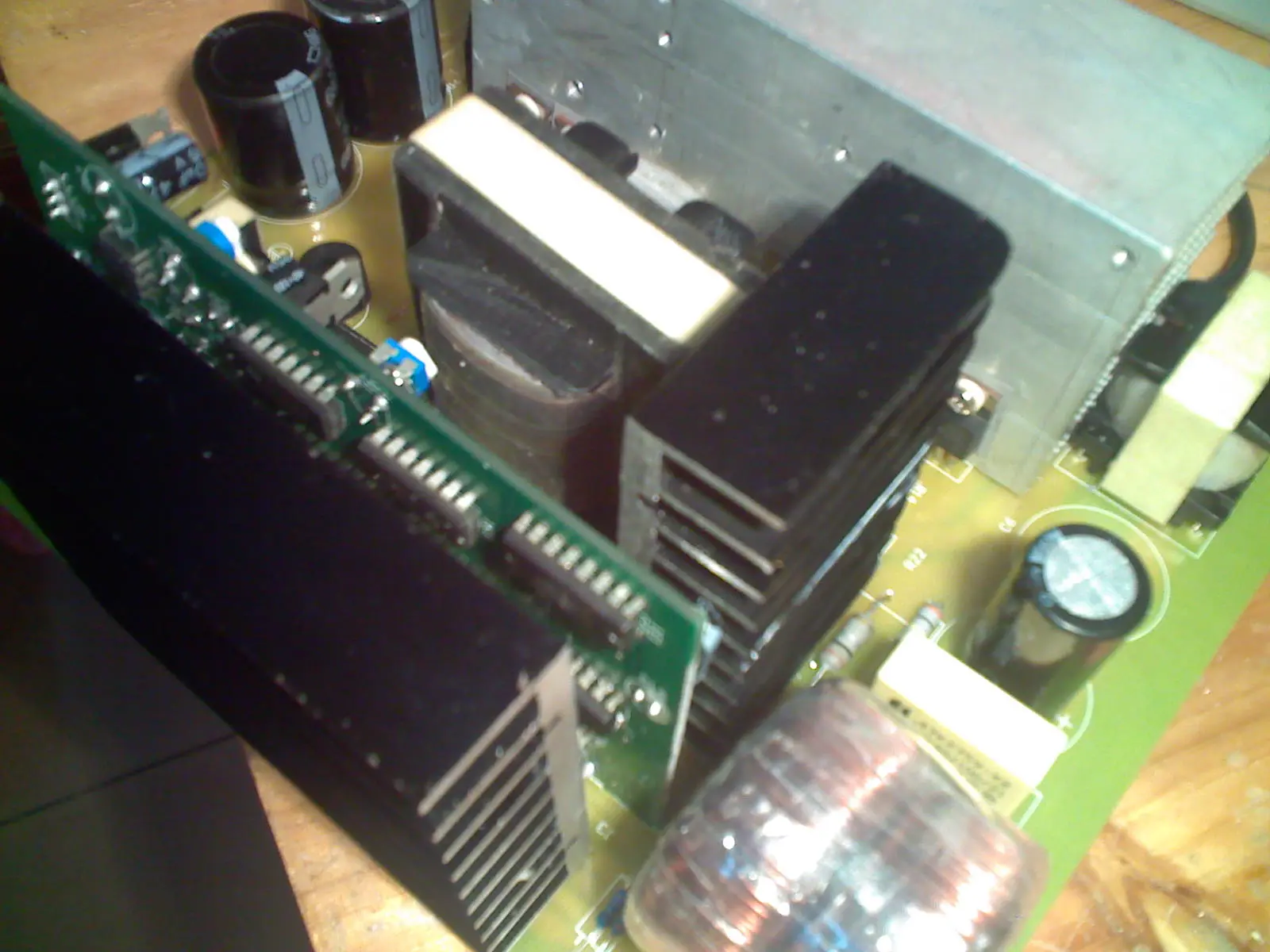

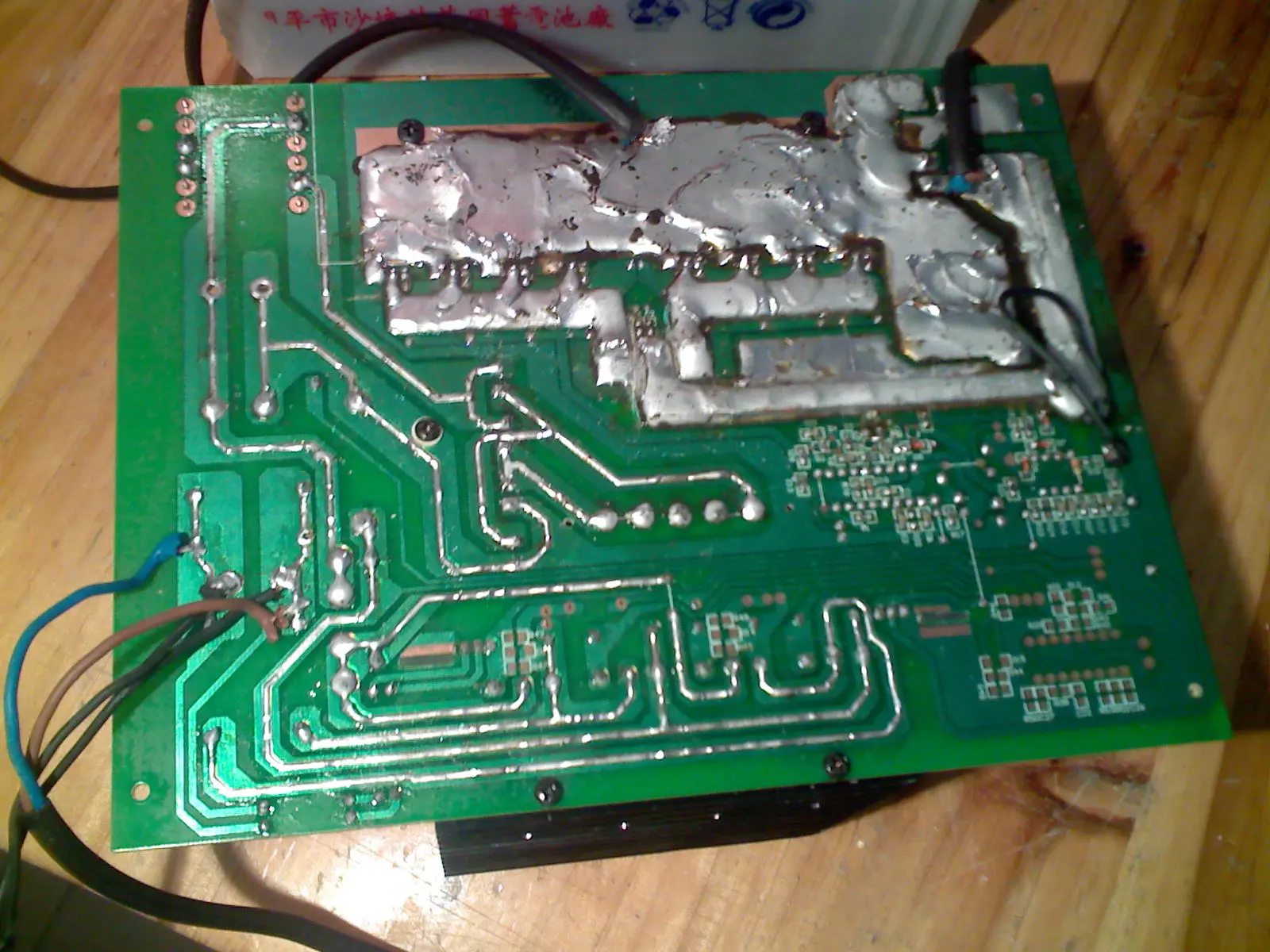

用純正弦波逆變器驅動板驅動的高頻正弦波逆變器PCB實物:

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/891187406239.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/700751185152944.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/700751185153063.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/700751185153453.jpg');}" onmousewheel="return imgzoom(this);">

輸出波形
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/700751185153569.jpg');}" onmousewheel="return imgzoom(this);">

不好意思,高向你開炮:你的保護取在后級,而關斷的是前級3525,高壓200UF電容+電感,能保護460嗎?

此帖已被刪除

你所謂的“取樣點”是指關斷時取樣電阻上的電壓?jiǎn)?

請教一下;好像3525的推動信號是方波,輸出是如何變成正旋波的?我沒做過正旋的,別見笑.

3525只是DC/DC升壓,J3是正弦波驅動板.

請問樓主,你的逆變反饋環節,輸出濾波電感電容是怎么設計計算的,我剛做逆變器,懇望賜教,謝謝了

問的好!把這個問提搞好了,開管電源就懂了一半,反饋問題對開關電源的穩定性是至關重要的.先要確定L,SPWM調制下輸出濾波電感的值一般是由電感電流的的最大紋波所決定,取該值為滿功率輸出時正弦電流峰值的15%,確定了L值就來算C值了.電路中電容的作用是和電感一起構成一個低通濾波器,因此,在電感值確定后,就可以根據L濾波器的截止頻率來確定電容C的值.由于SPWM倍頻調制方式下,輸出諧波為開關頻率2倍及以上的高次諧波,所以可以取截止頻率為最低次輸出諧波頻率的1/10.算出了C值,就能確定控制到輸出特性中兩個極點:LC極點,還有一個由于波器電容C的ESR引起的零點.下一步就來設計反饋補嘗了:1.要先確定系統控制到輸出特性的交流增益;1.選擇閉環增益的穿越頻率;3.反饋放大器的極點是為了補償電容C的ESR引起的零點,就算出了反饋放大器的極點位置;4.確定閉環增益的穿越頻率處為使控制到輸出特性的交流增益為0DB時反饋放大器提供的增益量;5.算出反饋電阻,電容,6算出反饋放大器的串聯RC.

滿載效率多少?

90.2%

滿載效率90.2%?那不錯了

還有待提高,按我使用的器件理論計算效率應該達到93%,正在尋找丟失的3%

那樣的體積,整機效率有90.3%不錯了.

我也知道那樣差不多了,但還想嘗試下還能提高多少?

我的1000W體積比你的大些,24V輸入,220Vac輸出,輸入帶反接保護和1級濾波,輸出4級濾波,整機滿載(1000W阻性負載)效率86%左右.

我的也有反接保護.反接燒保險,只有一級濾波.

我的效率較高主要是因?yàn)榍凹?jí)基本上是開環的.

我的前級也是開環的.

我的主變EE55/PC40磁芯初級15平方,次級0.5平方,滿載銅損5.4W,鐵損4.5W.

請問有單片機做的逆變器嗎? 成熟品,我要!!

有的.比硬件的便宜,但反應速度比不上硬件.

怎么會呢? 按說應該單片機做的比硬件要完善多啊,現在的單片機速度還可以啊,內外建立雙環是可以的啊,如果有的話,我決要!!!

要多少,具體規格要求?

全新改板,已加入關斷功能,可實現前后級一起關斷!500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/700751186043461.jpg');}" onmousewheel="return imgzoom(this);">

相應原理圖改為: 700751186043572.pdf

你的“用純正弦波逆邊器驅動板驅動的1KW高頻正弦波逆邊器”郵寄要多少錢?

不做成品,只賣驅動板可驅動0-5000W正弦逆變器.功率管可用MOS/IGBT.

我要半成品就行了,我只要逆變部分就夠了,最好如圖示:
相應原理圖改為: 700751186043572.pdf(主板)和控制板全套 郵寄要多少錢?
