為什么電子鎮流器的M1和M2發熱量這么大?
如圖;Rcs=0.22歐姆,RHO和RLO=20歐姆,
全部回復(8)
正序查看
倒序查看
@protose
把你的gate波形和MOSdrain的波形貼出來看看.發熱的原因有RLO和RHO太大了,導致MOS的關斷時間太長,使得有較大的功率損失在MOS上,可以在RHO和RLO上并聯diode,增加MOS的關斷速度.
十分感謝!protose.那我把RLO和RHO換小點的行不?謝謝!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/1878311187156807.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/1878311187156807.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@xshyhq
十分感謝!protose.那我把RLO和RHO換小點的行不?謝謝![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/56/1878311187156807.jpg');}"onmousewheel="returnimgzoom(this);">
等待中.......
0
回復
@protose

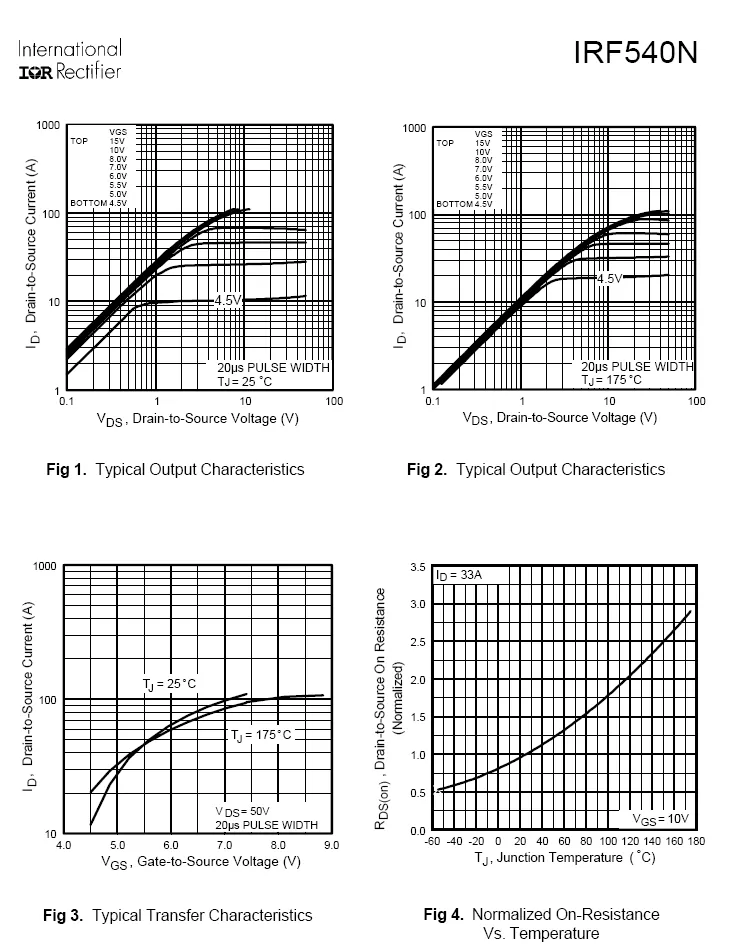

hi,我看了540的datasheet,540的gate電容很大,totalgate電容可以達到71nF,2156的驅動電流很小的,這會導致上升時間很大,你可以把那兩個電阻完全去掉,試試,但這樣溫度還是會上升不小.為什么不用其他的mosfet呢?看你的功率也不是很大嘛.
太感謝了!由于小弟不是專門做鎮流器的,只是由于需要,先試著做了一個直流供電的.誰知道問題還真多,說實話我根本就沒有看懂那個脈沖開關變壓器.所以希望 Protose兄能留個聯系方式.小弟還想麻煩你下!謝謝
QQ:156097657
郵箱:xshyhq225@126.com
QQ:156097657
郵箱:xshyhq225@126.com
