你的圖畫錯了

首先感謝你的關注,電路拓?fù)湮铱戳撕脦妆?應該沒有什么問題
我想問下所有的三極管引腳從平面那端看去都分別是e、b、c嗎?

用萬用表測,或找手冊!

是13002的,目前還沒有進實驗室,條件有限 先學習些理論了,盼指點

面對三極管平面,從左到右,B.C.E

謝謝了

你說的那個有問題的

什么問題呢?

呵呵,如果你認為我說的錯的話,你可以找下PDF的參數文檔來看下

如果按你說的b、c、e的順序的話,有個三極管的基極是直接連接到整流橋下端,這樣怎么工作呢 三極管上面標的是sy13002,好像沒有介紹引腳的資料呀

你把你的圖跟這個圖對比下..你就發現你抄的圖是錯的.還是你抄板的時候,注意下人家PCBA板上的絲印.一般絲印上都有三極管的極性.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/57/1998391189345076.jpg');}" onmousewheel="return imgzoom(this);">

平面看去是E\C\B

此sy13002好像從凸面看過從左到右分別為b、c、e

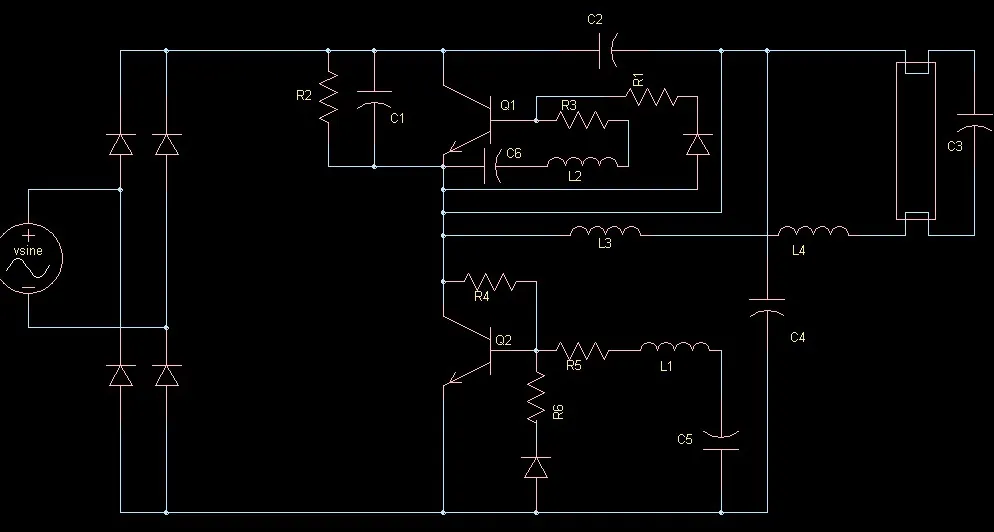

修改了一下,這個電路中是沒有DB3,感覺電容用的很怪500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/57/1835711189403988.jpg');}" onmousewheel="return imgzoom(this);">

能不能仔細點???
還是畫錯了一條線

請問哪里還錯著呢,我手上有兩個這種鎮流器,一個是上面圖中畫的,另外一個則沒有C6 兩個都看了遍實在沒有看出哪里畫錯了呀

c2與C4之間的一條線多了

你是哪里的啊?

看了下C2和C4的確是連在一起的
我是重慶的 QQ:49139504,歡迎交流

C2\C4之間到兩個三極管之間的那條連線啊

歡迎從事開關電源 適配器 充電器 節能燈 驅動電源 鎮流器等朋友加入本群 做技術 業務方面交流 加入本群的請改群名片 Q群36431592

歡迎從事開關電源 適配器 充電器 節能燈 驅動電源 鎮流器等朋友加入本群 做技術 業務方面交流 加入本群的請改群名片 Q群36431592

1300系例,正對的是BCE.

路過

確實畫錯了,粗看下2個管子的基極和集電極弄反了

呵呵,我就不喜歡用DB3的

我一會把你圖整理下,畫個圖傳上來
其實這是最簡單的電路,能省的基本都省了

剛根據你的圖畫了個,添加了幾個你漏掉的元件.元件代號服從你的代號 2055161190773619.sch

既然你用了2個電解,我就加了個開關S1,用做220/110通用的.實際運用中不必用此開關,用2個相近的錫點,用110就用錫短路掉(或用跳線)

用小電解起跳的常規線路,鑒定完畢

請問,用DB3有什么不好嗎?
謝謝.
