我想給我的逆變器電源改成輸入24V的,可是不知道變壓器的數據怎么改,有哪位老師能幫忙的
我想給我的逆變器電源改成輸入24V,100W的,可是不知道變壓器的數據怎么改,有哪位老師能幫忙的,對了變壓器是高頻變壓器,如有知道的請幫小弟一下,小弟在此先謝各位老師了.這是我逆變器的電路圖
全部回復(13)
正序查看
倒序查看
@江開良
最簡單你的高頻變壓器要改!要增加圈數!如不想改變壓器就只能把頻率做高一倍一上!但這樣你的管就很難推動好!發熱嚴重是必然的了!其他如果你想保險點的就在494的供電加一個7812!不過不加也可以!因為494的供電最高可以42V!總的說就是把高頻變壓器改!還有就是斬波電路的頻率有沒有變!就可以了!
江老師,如果改變壓器是不是初級和次級都要增加圈數呢,正常的情況需要增加多少圈呢,有沒有具體的公式來計算?是不是增加過以后24V變壓器輸出的頻率和原來12V變壓器輸出的頻率是一樣的就可以了嗎?還望江老師多多指教.
0
回復
@江開良
最簡單你的高頻變壓器要改!要增加圈數!如不想改變壓器就只能把頻率做高一倍一上!但這樣你的管就很難推動好!發熱嚴重是必然的了!其他如果你想保險點的就在494的供電加一個7812!不過不加也可以!因為494的供電最高可以42V!總的說就是把高頻變壓器改!還有就是斬波電路的頻率有沒有變!就可以了!
你好!樓主所用的圖中逆變升壓中是沒有對管的保護(如吸收電路)的,我也在其他的逆變電源中看到逆變也是沒有對管的保護.而我現在所做的50Hz工頻逆變中,輸入48V,總是在開機就把管給弄壞了.
為了不壞管,我用12V代替48V,用IRG4PC50U(24A/100℃,600V,IGBT)管時,管會響;用24V代替時,很快就壞管了.電流在2.8A.而用FQA90N15(MOS管)時,就不響.
我在管的D,S和變壓器加了吸收電路好像不起作用.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/59/1627101195011382.jpg');}" onmousewheel="return imgzoom(this);">
請江老師幫忙!
為了不壞管,我用12V代替48V,用IRG4PC50U(24A/100℃,600V,IGBT)管時,管會響;用24V代替時,很快就壞管了.電流在2.8A.而用FQA90N15(MOS管)時,就不響.
我在管的D,S和變壓器加了吸收電路好像不起作用.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/59/1627101195011382.jpg');}" onmousewheel="return imgzoom(this);">
請江老師幫忙!
0
回復
@xxh2003
你好!樓主所用的圖中逆變升壓中是沒有對管的保護(如吸收電路)的,我也在其他的逆變電源中看到逆變也是沒有對管的保護.而我現在所做的50Hz工頻逆變中,輸入48V,總是在開機就把管給弄壞了. 為了不壞管,我用12V代替48V,用IRG4PC50U(24A/100℃,600V,IGBT)管時,管會響;用24V代替時,很快就壞管了.電流在2.8A.而用FQA90N15(MOS管)時,就不響. 我在管的D,S和變壓器加了吸收電路好像不起作用.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/1627101195011382.jpg');}"onmousewheel="returnimgzoom(this);">請江老師幫忙!
二極管反了吧?!是吸收變壓器反向電壓,并不是吸收場管的正向電壓.
0
回復
@on/off
二極管反了吧?!是吸收變壓器反向電壓,并不是吸收場管的正向電壓.

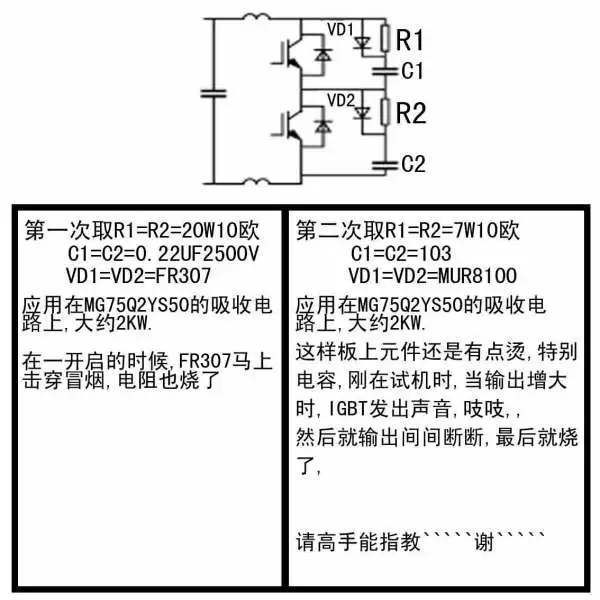

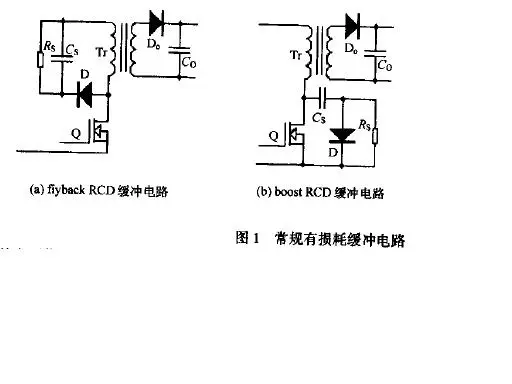

應沒有錯,你看下這個,
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/59/1627101195030590.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/59/1627101195030786.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/59/1627101195030590.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/59/1627101195030786.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@xxh2003
應沒有錯,你看下這個,[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/1627101195030590.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/1627101195030786.jpg');}"onmousewheel="returnimgzoom(this);">
問題是你的電路形式與別人的不一樣,當然不能照搬了,只用一電阻與電容串接上就可以了.請認真分析開關管上的波形.
0
回復
@madboy21
是12V改為24V的嗎?是這樣的話最好將初級線圈加多一倍,其它不動.IRF740部份驅動電路有點創意,做50Hz方波應沒多大損耗,但用于SPWM可能就勝任不了了.雖然整個電路采用了價格便宜494及外圍電路,但這種電路調試?yán)щy,抗干擾能力也差,如采用一片單片機制作,電路會簡潔多,占用PCB面積也小成本不一定會高,抗干擾能力也強.
還要改ZD2,否則無法工作.這個電路是后級經典驅動電路了,不算有創意吧~.~,是的,單片機做出來更簡單,但純硬件設計也有它的優點.
0
回復
@madboy21
問題是你的電路形式與別人的不一樣,當然不能照搬了,只用一電阻與電容串接上就可以了.請認真分析開關管上的波形.

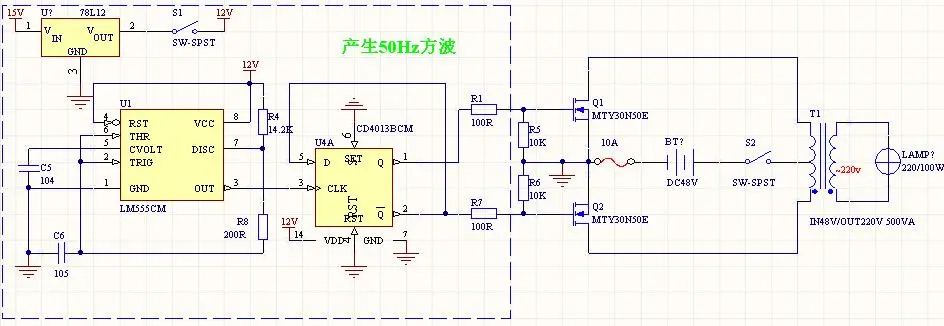

我的電路圖如下:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/59/1627101195085537.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/59/1627101195085537.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@xxh2003
我的電路圖如下:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/1627101195085537.jpg');}"onmousewheel="returnimgzoom(this);">
沒有插入死區時間,燒管是正常的
0
