開機炸場效應管原因如在?

工頻50Hz方波逆變,48V輪輸入,管為500V、600V、1200V耐壓(多個型號都用過),電流在30A以上.不管是否有負載,開機炸或擊穿場效應管/IGBT.
全部回復(9)
正序查看
倒序查看
low-power
LV.3
2
2007-11-13 19:50
磁芯飽和
0
回復
xxh2003
LV.4
3
2007-11-13 21:57
@low-power
磁芯飽和
怎么才能測到是否為磁芯飽和呢?

我用的是500W工頻變壓器,應不會那么容易飽和吧?

用MTY30N50E(500V,30A)好些,用了IRG4PH50UD,IRFP32N50K等幾種都照壞不誤,燒管比燒錢還快,好心痛.

我明天再試下其他的變壓器.

我今天用12V(輸入)的試不見炸,48V的就不知了,我加了RCD吸收.
0
回復
xxh2003
LV.4
4
2007-11-13 22:00
@low-power
磁芯飽和
我對變壓不熟悉,都叫變壓器廠家設計訂做的.
0
回復
2007-11-14 06:30
@xxh2003
我對變壓不熟悉,都叫變壓器廠家設計訂做的.
48V逆變用的200V的MOS管就差不多了啊

還有,請變壓器廠家定做的變壓的參數是多少?
符合不符合你的要求?
還是你提出要求,變壓器廠家按你的要求來做的呢?
0
回復
xxh2003
LV.4
6
2007-11-14 08:32
@tianpengli
48V逆變用的200V的MOS管就差不多了啊還有,請變壓器廠家定做的變壓的參數是多少?符合不符合你的要求?還是你提出要求,變壓器廠家按你的要求來做的呢?
變壓器是公司一直用開的了,有很多.因?yàn)槭且郧暗墓こ處熢O(shè)計,沿用下來的,也沒有相關的參數了,因不穩定,我想改良并增大功率.

沒有炸/擊穿管時,負載500W沒有事.
0
回復
low-power
LV.3
7
2007-11-14 20:56
@xxh2003
變壓器是公司一直用開的了,有很多.因?yàn)槭且郧暗墓こ處熢O(shè)計,沿用下來的,也沒有相關的參數了,因不穩定,我想改良并增大功率.沒有炸/擊穿管時,負載500W沒有事.
由于一開機就炸壞,是不是你的驅動電壓太高了,上一份電路大家看看吧.你又說,12V不會炸.
0
回復
xxh2003
LV.4
8
2007-11-15 08:05
@low-power
由于一開機就炸壞,是不是你的驅動電壓太高了,上一份電路大家看看吧.你又說,12V不會炸.
電路如下
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/59/1627101195084931.jpg');}" onmousewheel="return imgzoom(this);">

驅動電壓12V,
在48V輸入時,開機炸的情況非常嚴重. 我都不敢用48V再試了.

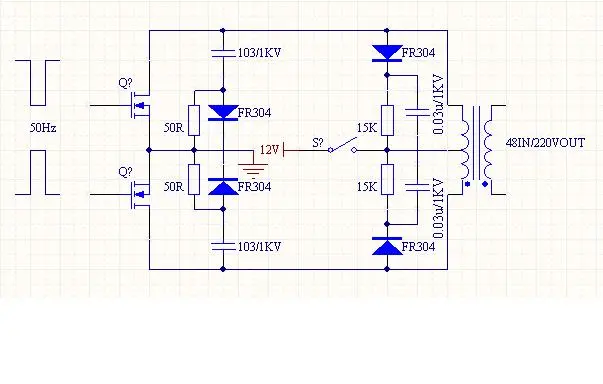

吸收部分如下:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/59/1627101195085223.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
2007-11-16 15:36
@xxh2003
電路如下[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/1627101195084931.jpg');}"onmousewheel="returnimgzoom(this);">驅動電壓12V,在48V輸入時,開機炸的情況非常嚴重.我都不敢用48V再試了.吸收部分如下:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/1627101195085223.jpg');}"onmousewheel="returnimgzoom(this);">
沒有死區
很容易炸

沒有過流保護
很容易炸
0
回復
low-power
LV.3
10
2007-11-16 20:03
@xxh2003
電路如下[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/1627101195084931.jpg');}"onmousewheel="returnimgzoom(this);">驅動電壓12V,在48V輸入時,開機炸的情況非常嚴重.我都不敢用48V再試了.吸收部分如下:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/1627101195085223.jpg');}"onmousewheel="returnimgzoom(this);">
此電路沒有占空比控制電路,又沒有驅動的死區.是極不穩定的.輸出電壓也是不穩的,你可以參考此電路的相關部分修改一下. 557831195214623.sch
