prtel99se PCB設計

PCB設計是不是得分層放置?比如說,元件是不是要放在TOP?能不能放在TOPOVERLAY?還是都能放啊?焊盤放在哪?單面板是不是只要開底層/頂層絲印/禁止布線/多層啊?雙層呢?
不好意思,我是新手,請大家多多只要啊!!謝謝!

全部回復(8)

只看樓主

正序查看

倒序查看

fengxtxyerh

LV.4

2007-11-20 13:55

你如果想學,我建議你還是買一本書看看比較好/

回復

dylsy

LV.2

2007-11-20 17:03

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/59/931821195548679.jpg');}" onmousewheel="return imgzoom(this);">

回復

dylsy

LV.2

2007-11-20 17:22

@fengxtxyerh

你如果想學,我建議你還是買一本書看看比較好/

做元件封裝時焊盤放于多層MultiLayer

回復

fengxtxyerh

LV.4

2007-11-30 12:38

@dylsy

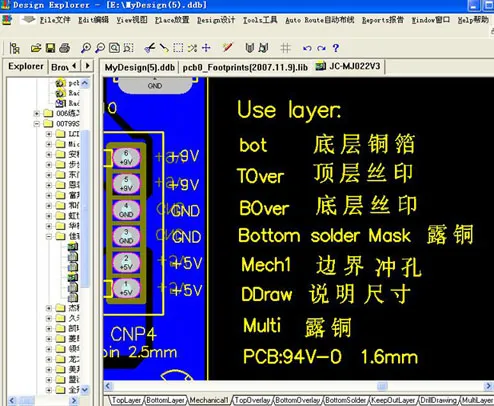

我所用Protel99se(之前用Protel99)做板已有五六年均做的單面板,所用層情況如下TopLayer-元件面,放置元件BottomLayer-底層銅箔Mechanical1-機械1層,鉆孔畫線,板框畫線TopOverLay-頂層絲印層,元件位號,板面字符,PCB板文字說明BottomOverLay-底層絲印層,銅箔面絲印BottomSolder-底層銅箔露銅,露銅意即無綠油有銅箔處可上焊錫MultiLayer-多層露銅層,即無綠油可上焊錫如果還不能表達清楚的話,就在板旁用文字注釋如圖片所示[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/931821195548679.jpg');}"onmousewheel="returnimgzoom(this);">

請多多交流/
