TL5001做隔離式setp-DOWN風力發電機整流電源

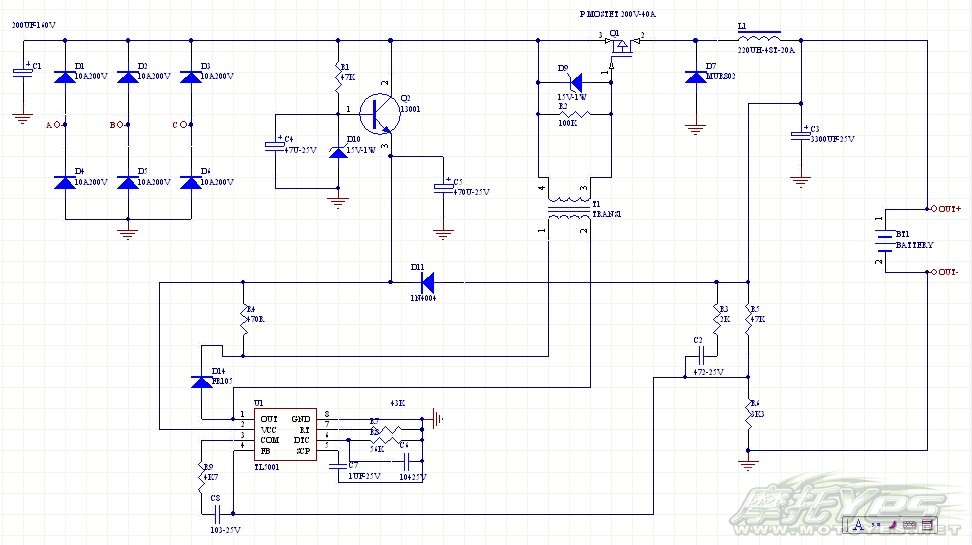

TL5001做隔離式setp-DOWN風力發電機整流電源,大家看看這個圖有無問題,應該可行吧,輸入交流0-110V不定(根據風力大小),要求輸出14.5V最大15A直流給鉛酸電池充電,原理圖如下,如有問題請大家指教,^_^
全部回復(9)
正序查看
倒序查看
@keasen

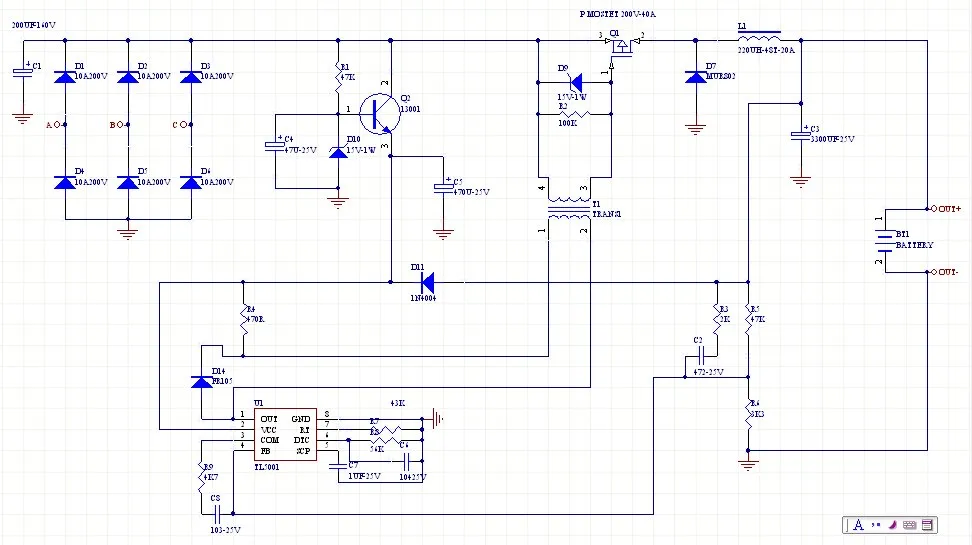

回上樓,是上傳上去的啊
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/60/791196471346.jpg');}" onmousewheel="return imgzoom(this);">
看得到嗎?
0
回復
@keasen
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/60/791196471346.jpg');}"onmousewheel="returnimgzoom(this);">看得到嗎?
怎么沒有人給點意見呢
0
回復
@keasen
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/60/791196471346.jpg');}"onmousewheel="returnimgzoom(this);">看得到嗎?
我覺得你這個圖T1 1 和2之間的電壓就只有D14兩端的電壓約0.7v
0
回復
@keasen
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/60/791196471346.jpg');}"onmousewheel="returnimgzoom(this);">看得到嗎?
MOS的驅動有問題,變壓器會不正常
為什么用PMOS?
為什么用PMOS?
0
