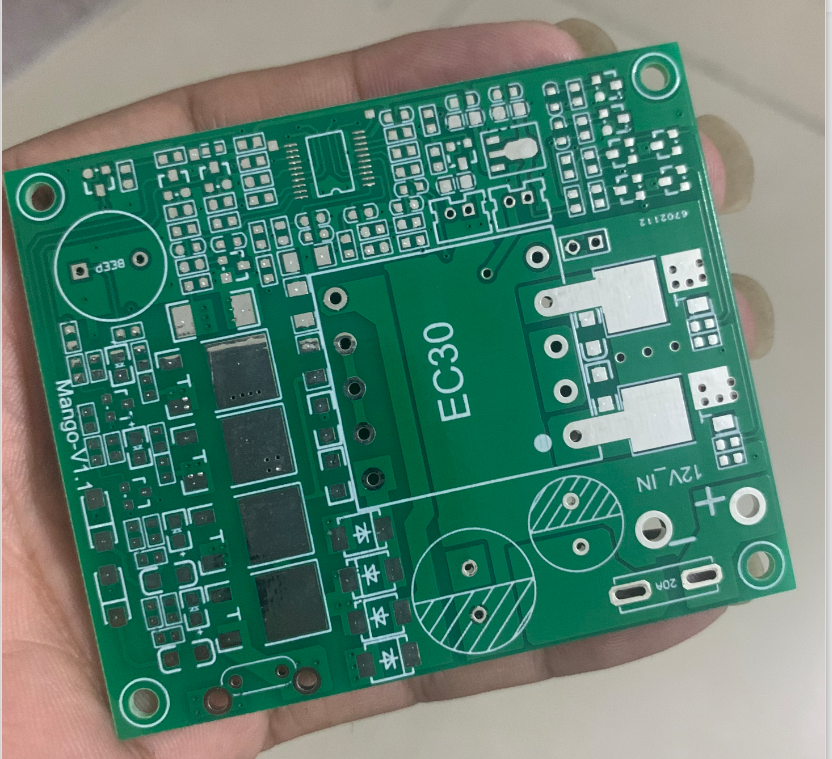

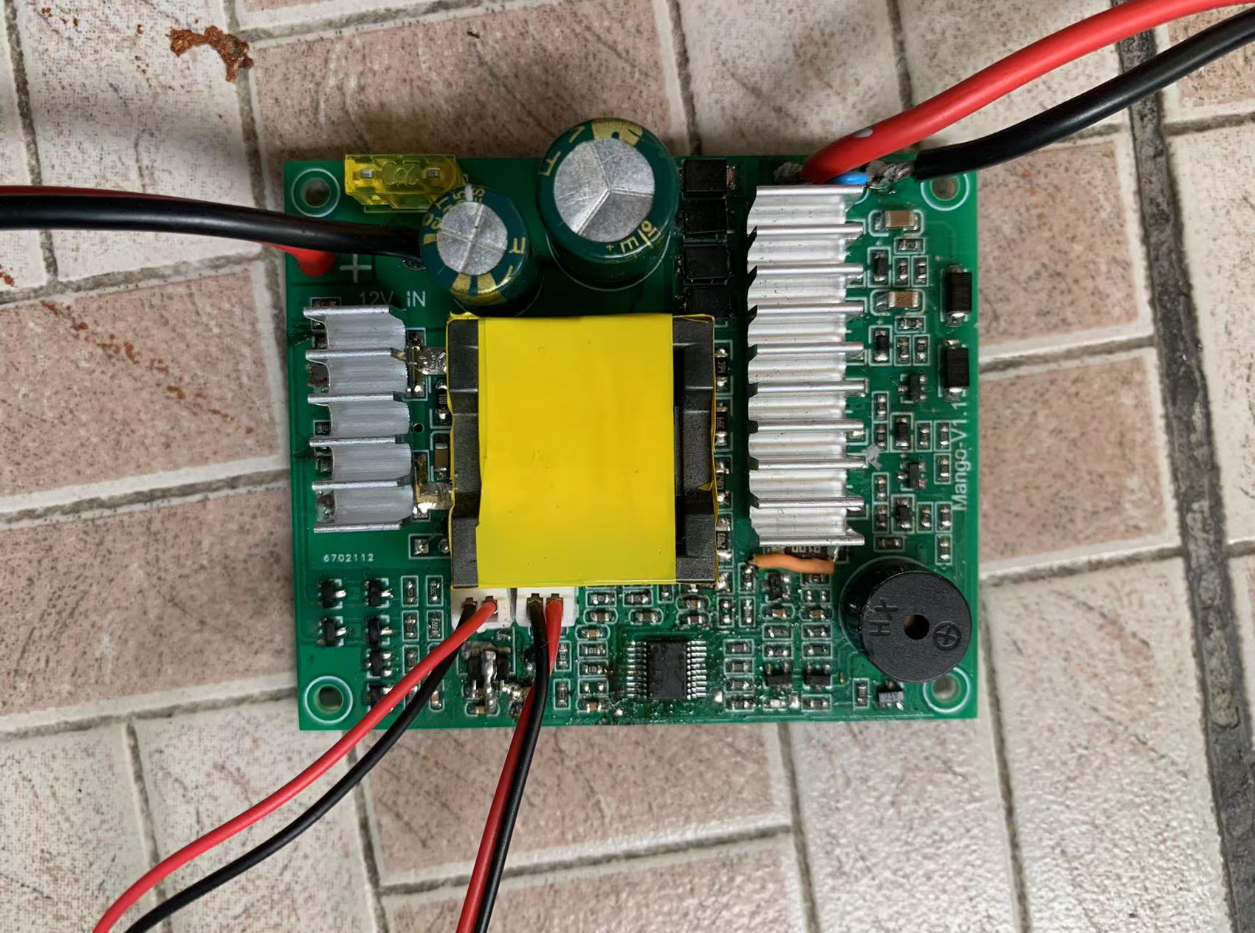

最近沒活干 閑的蛋疼， 就琢磨著用最少的原件，做一款功能完美的方波逆變器，設計功率在100哇， 話不多說 請君看圖。
先把需要的功能定義好， 20腳的單片機io也快用完了
部分原理圖如像溫度檢測 電池電壓檢測，相信大家都懂 就不一 一貼出來了
后級PWM生成部分代碼
風扇速度控制
主函數，代碼部分花的時間最多的 也是最難的部分 大概的思路是 開機先檢測電池電壓 開啟前級PWM 后級PWM 然后檢測各項 如上圖MIN函數，檢測到有不對勁的就停止運行，
一看就知道是剛畢業的學生畫的PCB板，沒考慮高壓爬電距離。這種剛畢業的學生我多看一眼就是浪費精力。全是算計。2022年在正揚廠開發80V~800V PTC水暖加熱器，那幫年輕的大學生搞出了PTC電阻自感的理論，電阻永遠不可能自感的，8個剛畢業的大學生都認為PTC電阻可以自感產生高壓，研發部另外一個中年工程師提出反對，沒多久就把那個工程師辭退了，然后又叫我去研究。其實主要目的就是玩手段。其現象是PTC水暖加熱器在單片機關斷IGBT時（IGBT作為開關控制PTC加熱器）會產生一個高壓，燒毀IGBT，這個高壓是直流穩壓電源產生的，根本不是PTC電阻產生的。初中物理課本就介紹過只有電感在電流消失的時候才會產生自感電壓，提出PTC電阻自感的肯定是小學學歷，這種垃圾應該全部干掉。PTC也是純電阻，純電阻永遠不可能自感產生自感電壓的。本來就是偽命題，不可能有研究結果的，所以沒多久我也被辭退了。后來我發微信諷刺過那群大學生，問他們研究出來了嗎，如果研究出來可以申請國家專利，最好在申請幾個諾貝爾獎。
在分布參數條件下，任何原件都存在電阻 電感 電容，集中參數下就是某種具體的電阻 或者電感，電容
我說的是爬電距離，你去百度一下爬電距離就知道我說的是什么。在正揚廠上班，那些剛畢業的學生很可惡的，抱團打壓，叫我設計一款PTC水暖加熱器上的輔助電源，要求輸入電壓850V直流，輸出18V1A,5V0.5A，必須是隔離開關電源，PCB板尺寸，1塊錢硬幣那么大，高度2.5CM.我估計沒那個人可以搞定的，850V直流，輸入點解尺寸都占滿PCB板了，在加上反激式變壓器，600V~850V還需要考慮爬電距離。就是故意刁難人的。那個研發副理叫我給那些人培訓開關電源，講了一些典型的架構，我把我的移動硬盤借給那些剛畢業的學生，移動硬盤里有很多設計實例都是驗證測試過，最后連硬盤都不歸還給我，年終評審，還要出些不可能實現的來刁難我，顯示他們技術牛逼。我現在不怎么愿意和剛畢業的學生交往的。
不好意思 系統審核巨慢，不到20天的時間 根本無法看到大家的評論 ，現在回復你所描述的問題，我本人初中畢業就出來打工， 由于對電子的熱愛，靠業余時間和愛好 總算入門了 自感覺不比大專的學生差，畫這板 純粹是愛好，更本就沒有用以產品的標準去畫 也不了解具體的標準 在這里再次感謝大佬的指正，正是你的提出 才能讓新手小白不斷成張 關于你所提出工廠里的宮斗，這正是資深工程師的弱點， 特別是那些特有經驗的，只要遇到那些傻領導， 人情世故這方面自己處于弱項 根本斗不過他們
